Resultados por barra

Puede mostrar los resultados de las barras gráficamente utilizando la categoría del navegador 'Barras'. Los resultados numéricos de las barras se encuentran en la categoría de tabla Resultados por barra.

Información

Si hace clic en una barra en la ventana de trabajo, la tabla pasa a los resultados de esta barra. Una barra en cuya fila hace clic en la tabla se selecciona en el gráfico. Una flecha indica la posición x en la barra.

Deformaciones

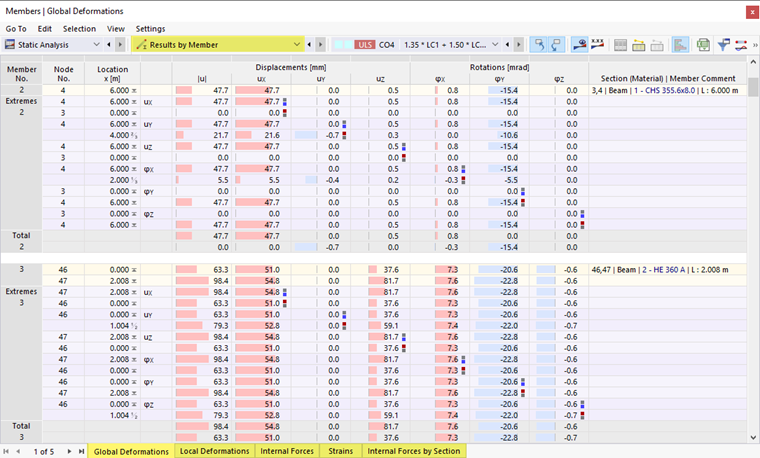

La imagen Resultados por barra en la tabla muestra la tabla con deformaciones globales de la barra. Se refieren a los ejes X, Y y Z. Las deformaciones locales se refieren a los ejes de las barras cuyas descripciones dependen de las especificaciones establecidas en los Datos básicos (consulte el apartado Configuración y opciones ).

Consejo

Con la función Sistemas de ejes locales de barras activados/desactivados disponible en el menú contextual de la barra, puede mostrar u ocultar los ejes de la barra.

El sistema de ejes local de la barra también tiene un impacto en los signos de las deformaciones: un desplazamiento positivo sigue la dirección del eje positivo local, un giro positivo actúa en sentido de las agujas del reloj respecto al eje positivo de la barra.

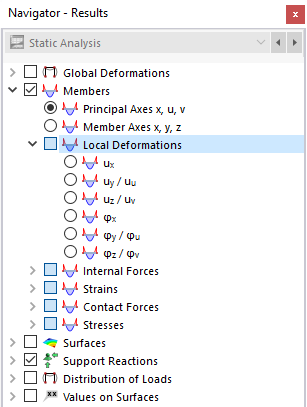

Para las secciones asimétricas, puede definir en el navegador si los resultados están relacionados con los ejes u y v principales o con los ejes y y z de entrada predeterminados (consulte la imagen Selección de deformaciones de barras locales en el navegador).

Los desplazamientos y giros locales tienen el siguiente significado:

|u| Valor absoluto del desplazamiento total
ux Desplazamiento en dirección del eje x local
uy Desplazamiento en dirección del eje y local
uz Desplazamiento en dirección del eje z local
φx Giro respecto al eje x local
φy Giro respecto al eje y local
φz Giro respecto al eje z local

La tabla enumera las deformaciones de cada barra para las posiciones definidas en el cuadro de diálogo Administrador de tablas de resultados . Allí, también puede controlar qué valores extremos se muestran.

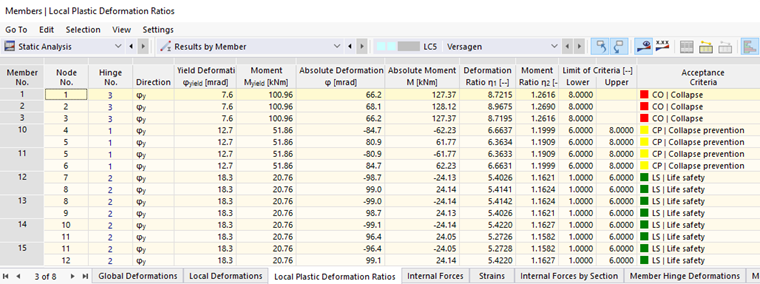

Si ha definido un articulación en barra con propiedades plásticas , las deformaciones por fluencia, los esfuerzos internos y momento por fluencia y los criterios de aceptación se muestran en la pestaña de tabla 'Razones de deformación plástica local'.

Esfuerzos internos

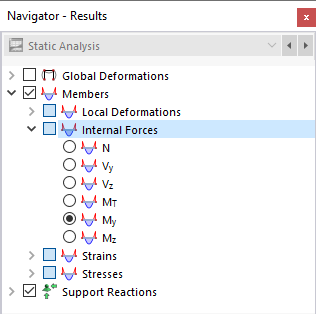

En el navegador, establezca los esfuerzos internos y momentos que se mostrarán en las barras. Para las secciones asimétricas, puede definir en el navegador si los resultados están relacionados con los ejes u y v principales o con los ejes y y z de entrada predeterminados (consulte la imagen Selección de deformaciones de barras locales en el navegador). Esta configuración también afecta la salida de la tabla.

La distribución gráfica de los esfuerzos internos se basa en los valores resultantes establecidos según las divisiones de barras, que se especifican en el cuadro de diálogo Divisiones de barra para el cálculo .

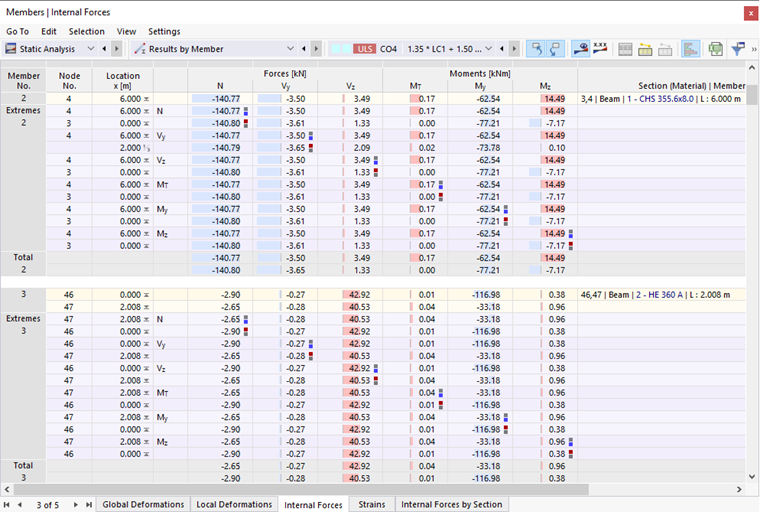

La tabla enumera los esfuerzos internos y momentos de cada barra para las posiciones definidas en el cuadro de diálogo Administrador de tablas de resultados . Allí, también puede controlar qué valores extremos se muestran.

Los esfuerzos internos en la barra tienen los siguientes significados:

N Esfuerzo axil en la dirección del eje x longitudinal de la barra
Vy Esfuerzo cortante en la dirección del eje y local
Vz Esfuerzo cortante en la dirección del eje z local
MT Momento torsor respecto al eje x longitudinal de la barra
My Momento flector respecto al eje y
Mz Momento flector respecto al eje z
Información

Los esfuerzos internos y momentos según el análisis de segundo orden se refieren a los ejes de las barras deformadas. Si esto no es apropiado, puede cambiar el Configuración de análisis estático según corresponda.

El sistema local de ejes de la barra afecta a los signos de los esfuerzos internos.

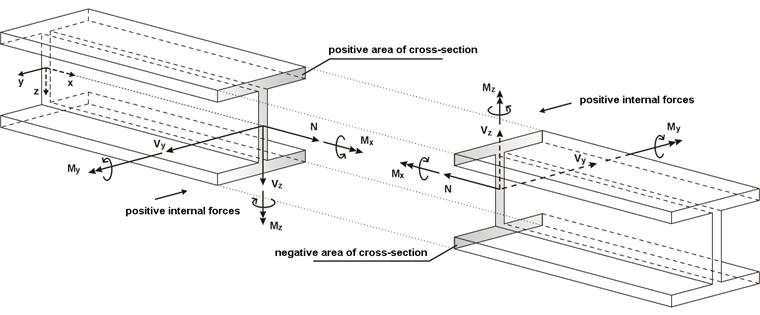

El momento flector My es positivo si las tensiones de tracción ocurren en la cara positiva de la barra (en la dirección del eje z). Mz es positivo si las tensiones de compresión ocurren en la cara positiva de la barra (en la dirección del eje y). La definición del signo para los momentos torsores, esfuerzos axiles y esfuerzos cortantes se ajustan a las convenciones habituales: estos esfuerzos internos son positivos si actúan en la cara de corte positiva en una dirección positiva.

Las reglas para los esfuerzos internos descritas anteriormente solo se aplican si el eje z local de la barra está orientado 'hacia abajo' (consulte Configuración y opciones ). Sin embargo, si el eje z local tiene definición 'ascendente', un momento My positivo produce tensiones de compresión en la cara positiva de la barra, un momento Mz positivo produce tensiones de tracción.

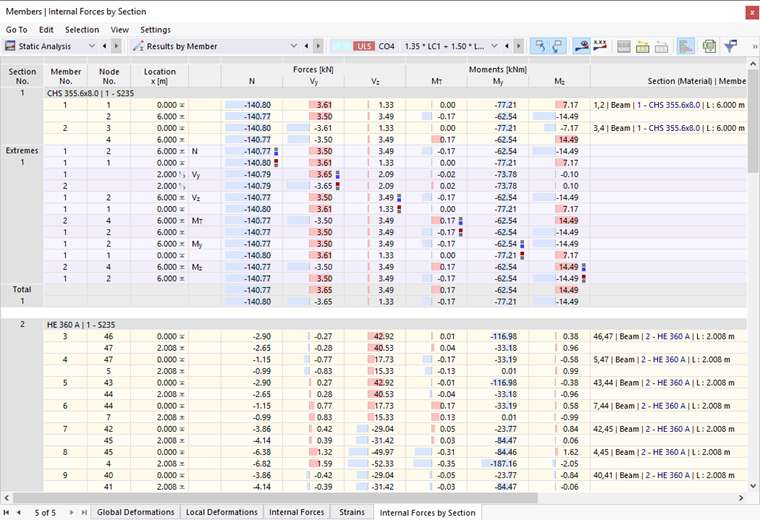

Otras tablas de la categoría 'Resultados por barra' resumen los esfuerzos internos y momentos de la barra según ciertos criterios. De esta forma puede ver, por ejemplo, los valores extremos para cada sección en la tabla 'Esfuerzos internos por sección'.

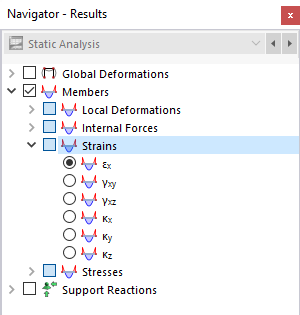

deformaciones

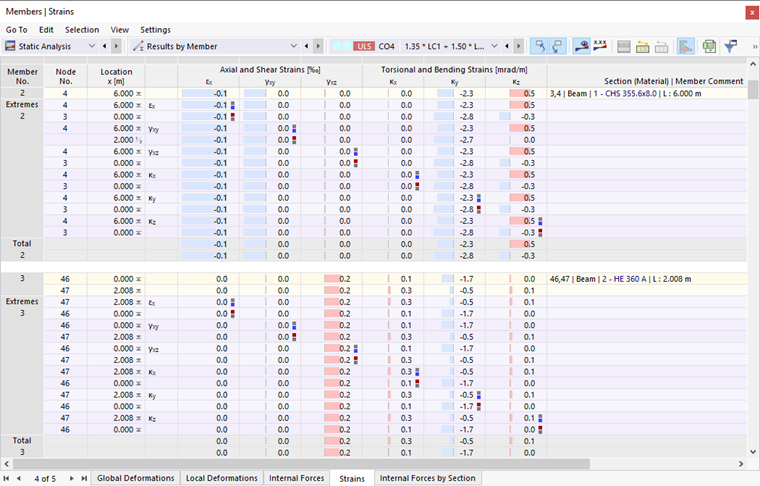

Las deformaciones en barra representan deformaciones locales en forma de deformaciones axiales y cortantes. De acuerdo con la ley de Hooke, resultan de las tensiones en las barras.

El tensor de deformación para el elemento de barra unidimensional es el siguiente:

El cortante se determina según las siguientes ecuaciones:

Las deformaciones en la barra tienen los siguientes significados:

εx Deformación en dirección del eje x de la barra
γxy Cortante en dirección del eje y de la barra
γxz Cortante en dirección del eje z de la barra
κx Curvatura respecto al eje x de la barra
κy Curvatura respecto al eje y de la barra
κz Curvatura respecto al eje z de la barra

Fuerzas de contacto

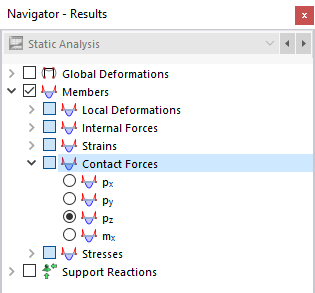

Para barras con un Apoyo en barra, puede mostrar las 'Fuerzas de contacto' en el navegador y la tabla.

Las fuerzas de contacto px, py y pz son efectivas en las direcciones de los ejes de la barra respectivos. Se muestran en relación con una longitud estándar. Para las secciones asimétricas, puede definir en el navegador si los resultados están relacionados con los ejes u y v principales o con los ejes y y z de entrada predeterminados (consulte la imagen Selección de deformaciones de barras locales en el navegador).

Los momentos de contacto mx respecto al eje longitudinal de la barra también se muestran en relación a una longitud estándar.

Información

Si divide los valores de la tabla entre las anchuras de sección respectivas, obtiene las tensiones de contacto del suelo.

Suma de las cargas y suma de los esfuerzos en los apoyos

Para los casos de carga y las combinaciones de cargas, el sumatorio de comprobación Σ de la carga y los esfuerzos en apoyos se indican al final de la tabla. Este equilibrio mostrará una diferencia si el modelo también tiene apoyos en nudos. Esos esfuerzos en apoyo también han de tenerse en cuenta en el equilibrio general.

Tensión

Utilizando las entradas de la categoría 'Tensiones', puede mostrar gráficamente las curvas de tensión de las tensiones normales, tensiones tangenciales y tensiones equivalentes en las secciones de la barra. Este tipo de visualización no requiere licencia para el complemento Análisis tensión-deformación. Sin embargo, para los resultados envolventes de las combinaciones de resultados y situaciones de proyecto, no es posible generar las tensiones de la sección.

Información

Las curvas de tensión en la sección no están disponibles en la tabla.

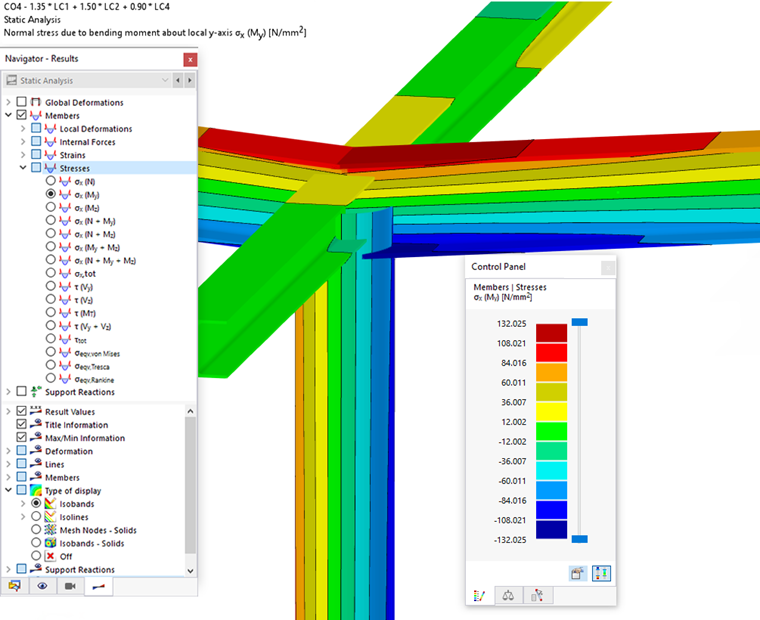

En la categoría 'Tensiones', se pueden seleccionar varios componentes y combinaciones de tensiones. De esta forma, puede comprobar, por ejemplo, la distribución de las tensiones de tracción y compresión debidas a la flexión, que están disponibles en las alas de una sección en I. La asignación de valores se establece en el panel. El capítulo Panel de control describe cómo puede ajustar los colores y valores.

Las tensiones se determinan mediante un cálculo según el análisis de elementos finitos (FEA) basado en los esfuerzos internos y las propiedades de la sección.

Sección original
