可见性

通过可见性可以选择显示模型裁剪还是特定组件。 在可见性中不仅可以以图形方式定义模型、荷载或辅助对象，还可以在'导航器 - 视图'中根据不同的准则进行选择。

通过菜单或按钮以图形方式定义可见性

要创建模型剖面，请先选择相关对象， 您可以使用不同的选择功能，例如绘制窗口，或根据特定设置使用对象选择（见{%/003433 选择功能]]一章）。

然后，“选择”列表按钮提供了使用当前选择改变可见性的各种选项。

工作窗口中的可见性按钮

该功能可用于视图菜单中的可见性。 其含义如下：

• 按选定对象和相关对象的可见性： 显示所选的对象，包括它们的定义对象。 例如，如果您选择了一根杆件，其节点也会包含在截面中。
• 所选对象的可见性： 只显示所选对象。 所选杆件不带节点，
• 隐藏所选对象： 所选对象随即退出显示。
• 按窗口的可见性： 用户可以通过绘制窗口以图形方式创建可见性。 如果从左向右绘制窗口，那么只包含完全位于窗口区域内的对象。 当从右向左拖动窗口时，被窗口裁剪掉的所有对象也包括在模型可见性的范围内。
• 显示上一个可见性： 再次显示上次激活的可见性（“撤消”功能）。
• 反转显示可见性： 使用这种可见性时，当前显示将会反转。 隐藏的对象显示为新的可见性。
• 取消可见性模式： 关闭可见性模式，显示所有对象。

隐藏对象的透明度

在某个可见性中，隐藏的对象显示较少。 您可以在“程序选项和设置”对话框的“设置”选项卡中调整透明度。 该对话框可以通过选项菜单或菜单栏中的 打开。

修改隐藏对象的透明度

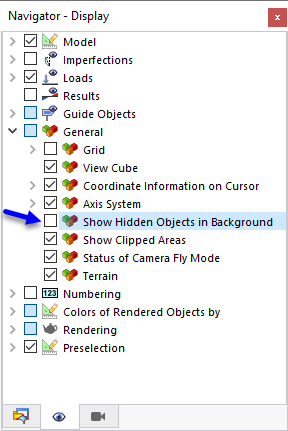

如果要完全隐藏不活动的对象，请在'导航器 - 显示'中取消激活相应的复选框。

不显示隐藏对象

在导航器中定义可见性

用户也可以根据创建对象时满足的某些准则来选择可见性。 用户可以使用软件自动生成的可见性选项，也可以使用用户自定义的可见性对象选项。 可见性可以在导航器-视图中进行管理。

生成的可见性

在【导航器-视图】中生成可见性

RSTAB 会根据一定的准则自动创建模型对象，例如节点和杆件。 用户可以通过它们快速查看模型的概况。 用户可以在该列表中筛选对象，以便您可以检查输入的数据。 可见性也有助于结果的评估。

除了选择多个准则外（默认设置），还可以创建相贯集。 您可以使用列表末尾的 和 按钮控制这些设置（见下表）。

对象选择的可见性

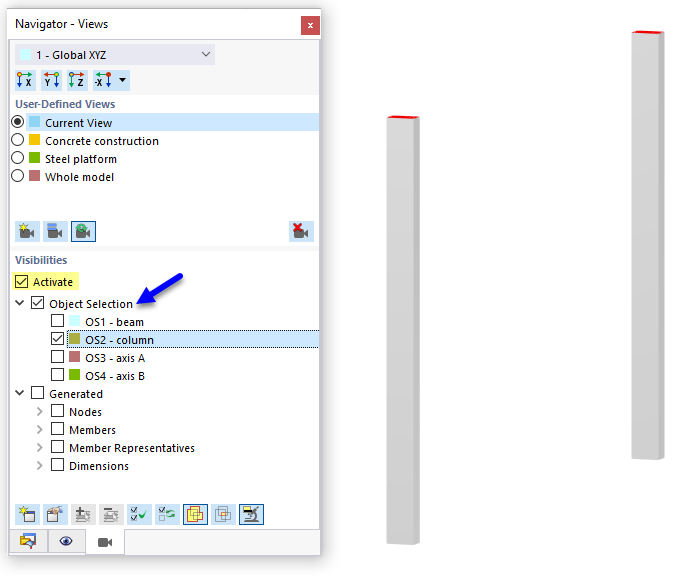

【导航器-视图】中的用户定义对象选择

您创建的所有 'OS' 对象选择（见对象选择一章）在列表中都是可用的。 由此可以显示和隐藏模型对象、缺陷、荷载和满足特定条件的辅助对象。

可见性列表下方的按钮具有以下功能：

	打开 新建对象选择 对话框来定义新的对象选择
	打开 新建对象选择 对话框来调整所选操作系统
	将在工作窗口中选择的对象添加到在对话框中定义的对象选择中
	从要在对话框中定义的对象选择中删除在工作窗口中选择的对象
	激活列表中的所有对象选择
	反转选择对象选择
	应用为可见性选择的准则总和
	应用为可见性选择的一组相交准则
	控制是否也显示属于对象的定义对象。
