截面

用户可以在【截面】选项卡中为【杆件】指定截面。 在该选项卡中，用户还可以定义截面沿杆身变化和旋转。

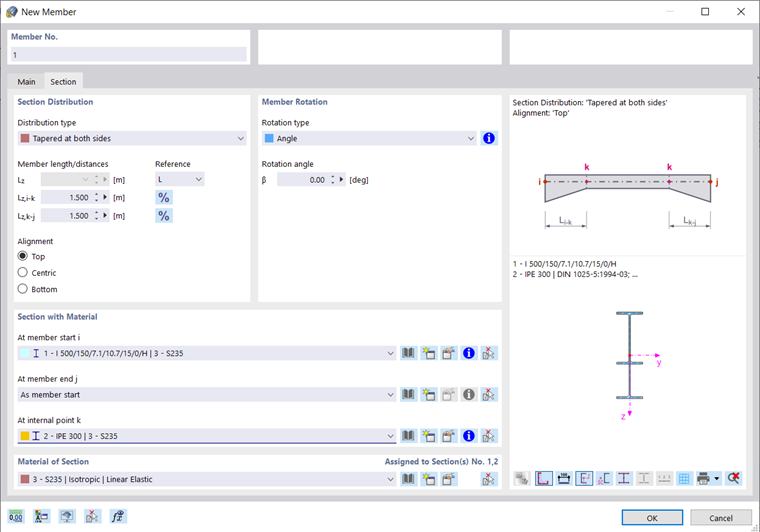

定义两侧都有变截面截面的杆件

截面分布

用户可以选择不同的截面【分布类型】以定义各种变截面杆件， 程序默认的【分布类型】为均匀，假设在整个杆件长度上恒定分布。 在【分布类型】下拉菜单中提供了各种变截面类型供用户选择。

选择截面分布

在“杆件长度/距离”输入框中，用户可以定义杆件在何处发生截面改变。 对话框的右侧显示了变截面杆件的示意图。 使用 按钮切换使用绝对距离和相对距离。 同时，用户需要在对话框的 截面和材料指定变截面杆件每一段所对应的截面。

用户可以选择变截面杆件的各段截面以何种方式对齐， 这三个选项会同时在右侧预览效果。

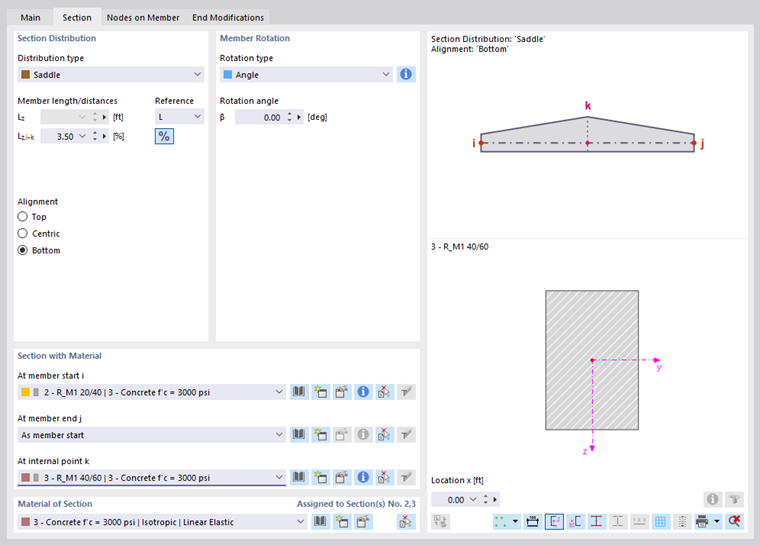

定义非对称鞍梁

在定义了始端节点和末端节点后，可以使用 按钮以图形方式检查截面的布置。

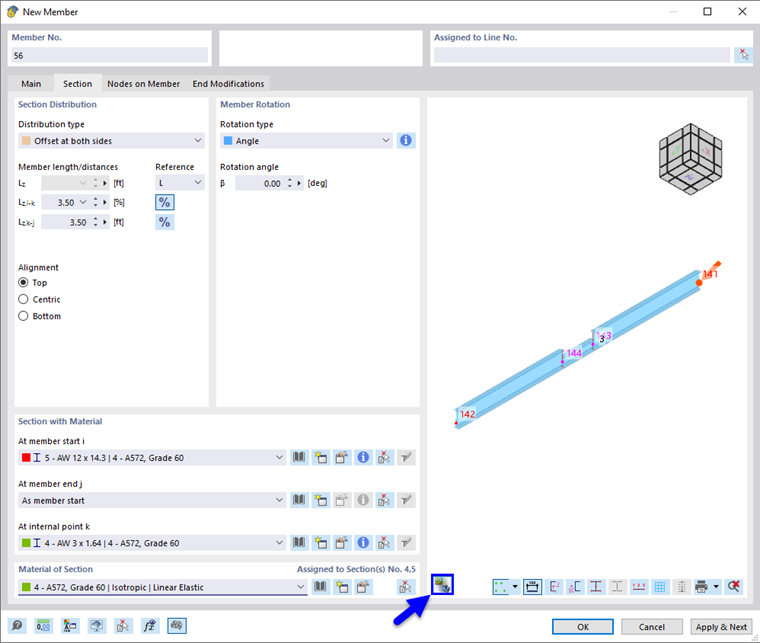

定义杆件的两侧偏移和平齐法兰

层板胶合木梁

对于层板胶合木梁，在列表中提供了各种设计选项（见图{%！#image021163 选择截面分布]]）：

• 弯曲
• 双坡屋顶下弦弯曲等高梁
• 双坡屋顶下弦弯曲等高梁
• 鱼腹梁

在这两个选项卡中您必须输入规范。 在'截面 I'选项卡中，可以定义一般的梁，并指定杆件上是否存在'非对称梁'或悬臂'。

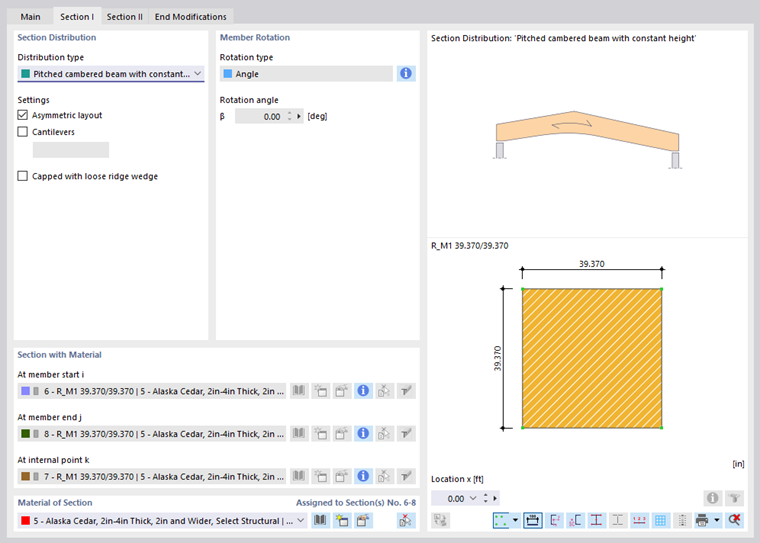

定义一个等高双坡屋面梁，该梁有一个倾斜的弧形梁，

然后，在'截面 II'选项卡中定义梁的参数，例如尺寸、倾角、曲率半径或纹理方向。

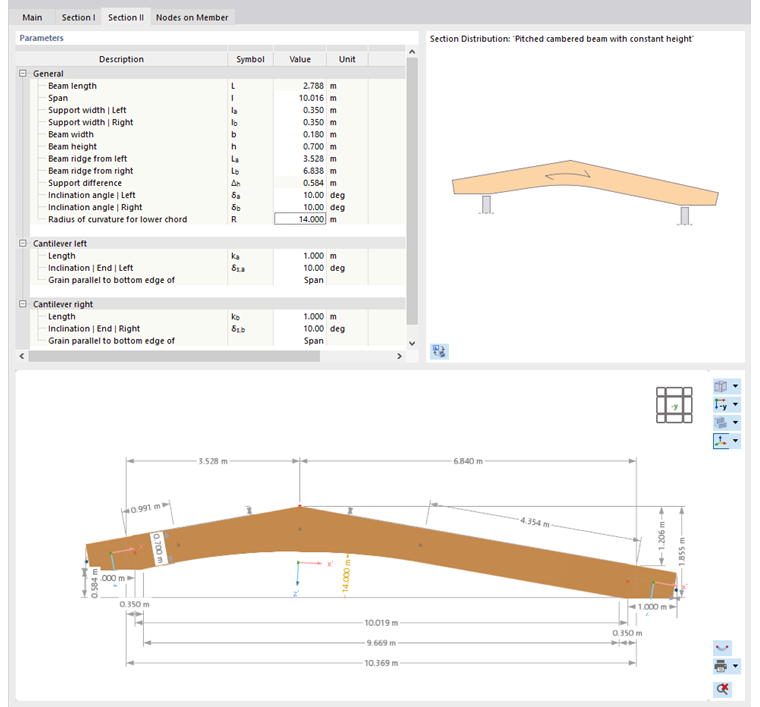

定义带有悬臂的非对称双坡屋面梁的参数

下图显示了各个参数数据。 所选表格行的值会被高亮显示。

分配了材料的截面

在该标签卡中，用户可以为杆件分配截面。 杆件的截面影响着杆件的刚度。 可以在列表中选择截面，或使用 和 按钮定义一个新的截面（见{%3296 截面]]一章）。

对于分布类型为均匀的杆件，用户只可在“杆件始端”下拉菜单中选择杆件始端的截面，杆件末端的截面被程序设定为“与始端相同”。 对于变截面杆件，用户可以参考对话框右侧的示意图分段定义截面。（见图定义两侧都有变截面的杆件）。

截面材料

杆件的材料也影响着杆件的刚度。 可以从列表中选择材料，或使用 和 按钮定义新的材料（见{%3295 材料]]一章）。

杆件转动

杆件的局部坐标系为右手坐标系。(见图 杆件偏移)。 局部坐标轴 x 轴为杆件的主轴， 通过杆件始端节点和末端节点 (正方向)。 局部坐标轴 y 轴和 z 轴(非对称截面为 u 轴和 u 轴)为杆件截面的主轴。

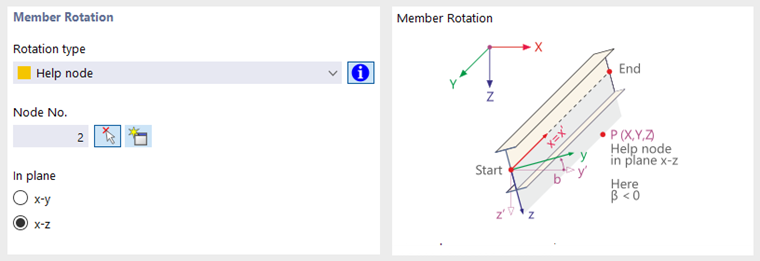

通过帮助节点定义杆件旋转

杆件的局部坐标轴 y 轴和 z 轴的位置如下： 局部坐标轴 y 轴与局部坐标轴 x 轴垂直，与全局 XY 平面平行。 局部坐标轴 z 轴由局部坐标轴 x 轴和局部坐标轴 y 轴通过右手法则得到。 无论全局坐标轴 z 轴向上还是向下，局部坐标轴 z 轴的 z’ 分量始终竖直向下(与重力方向一致)。 如果杆件局部坐标轴 x 轴与全局坐标系 z 轴平行，则局部坐标轴 y 轴与全局坐标轴 y 轴平行，局部坐标轴 z 轴由局部坐标轴 x 轴和局部坐标轴 y 轴通过右手法则得到。

用户可以使用“转动类型”下拉菜单中选择不同的方式来旋转杆件。

选择旋转类型

• 角度: 指定角度 β，使局部坐标轴 y 轴和 z 轴绕 x 轴顺时针旋转。
• 辅助节点： 指定一个节点，使程序局部坐标轴 y 轴或 z 轴与该节点平行。 该节点不得位于局部坐标轴 x 轴对应的直线上
