用户可以创建自定义坐标系来更方便的建立模型。 它们与杆件的坐标系无关。
程序默认使用的是全局XYZ坐标系，创建用户自定义坐标系时，默认参照全局坐标系来创建新的坐标系。
提示
用户可以通过点击坐标系列表旁边的
按钮打开【坐标系】对话框（见图选择坐标系 )。
坐标系类型

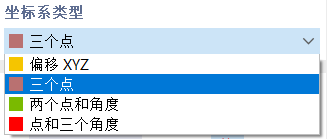

用户可以在“坐标系类型”下拉菜单中选择定义坐标系的类型。
- 偏移 XYZ： 将全局坐标系的原点移动到另一个点以创建新的坐标
- 三个点： 通过指定三个点来定义新的坐标系
- 两个点和角度： 通过指定两个点、一个平面和一个旋转角度来定义新的坐标系
- 点和三个角度： 通过指定一个点和三个角度来定义新的坐标系
原点
用户可以在对话框该部分指定新坐标系的坐标原点。用户可以输入新坐标系的原点坐标，或使用
按钮以图形方式在模型中指定新坐标系的原点。
点/旋转
用户可以在对话框该部分根据所选坐标系类型指定点或旋转角度来定义新坐标系。 注意定义平面时，三点不能共线。

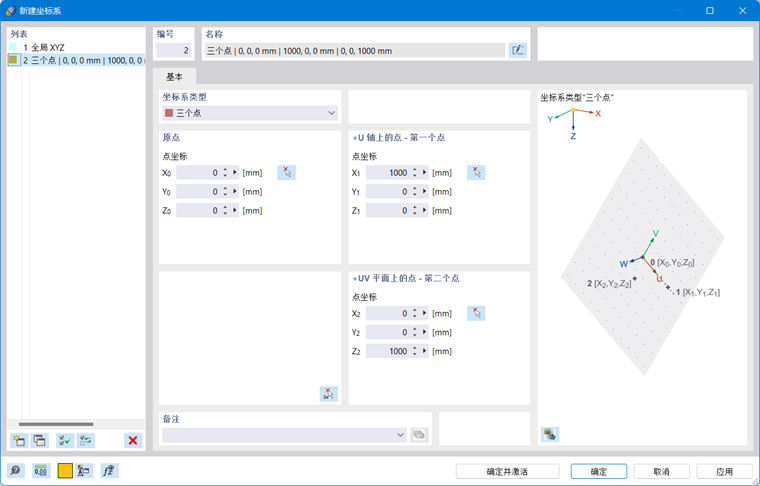

为了与全局坐标系区分，用户自定义的坐标系的坐标轴用U、V、W来表达。 （见图新建坐标系）
示例
创建用户坐标系以更好的对坡屋面建模，将坐标原点指定为坡屋面转角处， 并选择屋面梁上的节点作为U轴上的节点，然后再选择屋面上另一点作为UW平面上的另一点。
创建并切换到用户自定义坐标系后，用户可以在 UV、VW 和 UW 平面上激活栅格以更好的建模。
在 CAD 工具栏左下角的列表中可以切换坐标系。
