杆件

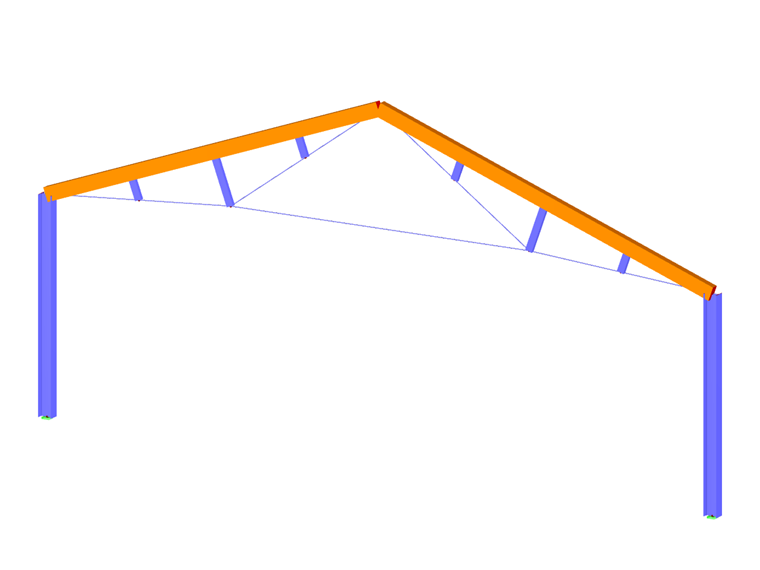

Die几何形状的模型通过杆件进行描述。通过分配截面（同时也确定了材料），杆件获得刚度。

杆件只能在节点处相互连接。如果杆件相交但没有共同节点，则不存在连接。在此类交叉点处不会传递内力。

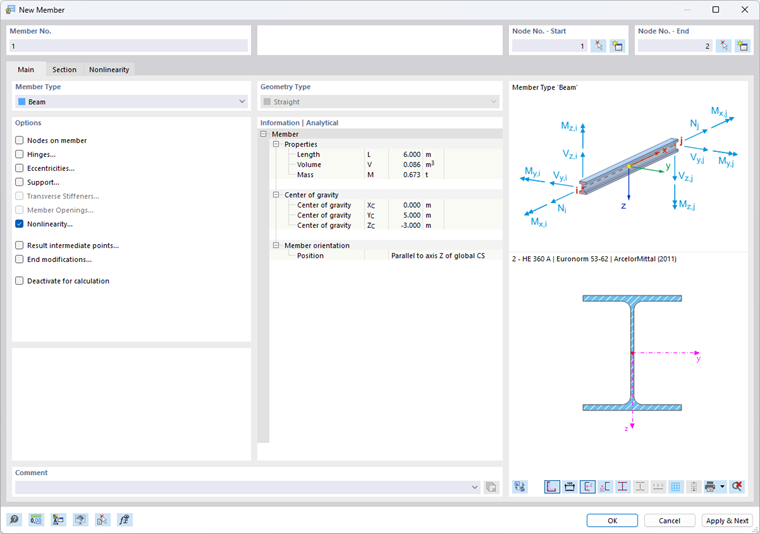

'新建杆件'对话框

图形上，杆件可以单独设置，也可以连续设置。相应的功能可通过列表按钮访问。

图形输入按钮

按钮	功能
	新建单个杆件，具有简单的定义选项
	新建单个杆件，具有扩展的定义选项
	新建垂直于工作平面的单个杆件
	新建平行于工作平面的单个杆件
	新建杆件链，具有简单的定义选项
	新建杆件链，具有扩展的定义选项
	新建杆件集

在输入截面后（见图新建杆件），将出现一个对话框，根据功能设计为“简单”或“一般”。一般对话框提供扩展选项，例如用于指定参考节点或使用杆件间距进行设置。

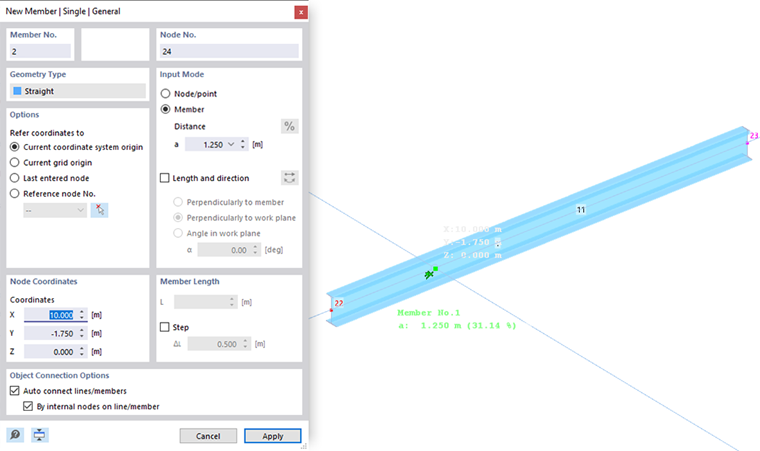

以图形方式设置杆件距离

默认情况下，新建杆件对话框由基本和截面选项卡组成。它们将在以下两个子章节中描述。

杆件的属性

杆件的重要属性可以在对象属性面板中显示：

1. 选择杆件。
2. 通过工具栏中的按钮 激活“对象属性”面板。

杆件的对象属性

在面板中会显示杆件类型、截面、材料和几何数据等信息。
