建筑网格

自定义建筑网格便于网格栅或格构结构的建模。由线组成的平面或空间栅格的交点为节点和杆件提供了定义点。当对象捕捉中的“建筑网格”选项被激活时，您可以使用建筑网格来放置对象（参见章节 对象捕捉）。也可以通过 CAD 工具栏 中的按钮 快速进行控制。

系统预设了四种栅格类型，您可以根据需要对其进行调整并用于输入。

建筑栅格的预设类型

在“新建建筑网格”对话框中，您可以创建一个自定义栅格。

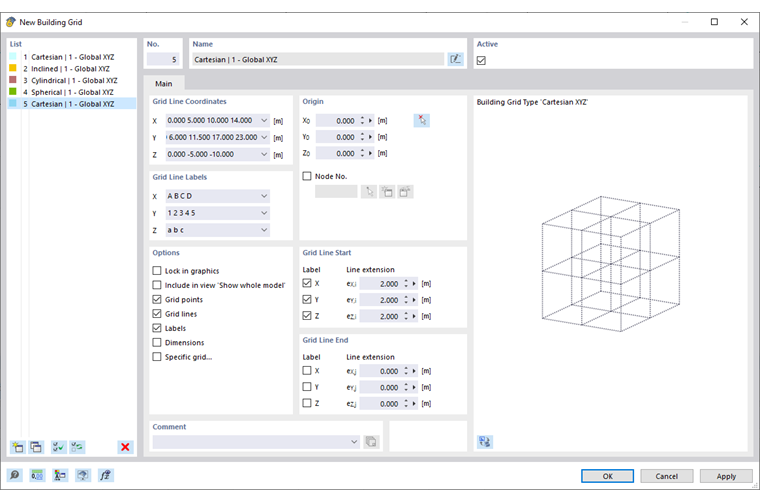

'新建建筑栅格'对话框

激活复选框控制所选栅格是否显示在工作窗口中。

在基本选项卡中，您可以对建筑网格进行基本设置。

栅格线坐标

在该区域中输入栅格线的位置坐标。各坐标之间使用空格作为分隔符（参见 “新建建筑网格”对话框）。请注意坐标顺序必须始终为递增或递减。

对于规则栅格，您只需输入第一条线的坐标。然后输入其余栅格线的数量，并将该数值与距离相乘（例如：4*5.000 表示“再添加四条线，每条间距 5.000 m”）。

如果通过旋转（圆柱形或球形）创建 特定栅格，则可以在相应调整的输入框中定义转角和距离。

栅格线标签

在该区域中指定栅格线应使用的名称。当您在上方的区域中输入坐标时，预设的条目会自动补充。此处工具提示同样提供有用的提示。

原点

将栅格的零点定义到一个现有的或新的“节点”上。您也可以将原点放置在任意点上，方法是输入其坐标，或通过按钮 以图形方式指定该点。

选项

在该区域中可以影响建筑网格的显示：

• 在图形中锁定：栅格无法以图形方式移动。
• 在“显示整个模型”时考虑：栅格将显示在整体视图中。
• 栅格点：显示栅格线的交点。
• 栅格线：显示栅格线。
• 名称：当栅格线起点和栅格线终点的“名称”选项被激活时，显示栅格线的标签。
• 尺寸：显示栅格点的尺寸标注。
• 特定栅格：线栅格可以倾斜、旋转或对齐到参考对象（参见选项卡 特定栅格）。

栅格线起点 / 栅格线终点

通过“线延长”，您可以将栅格线延长到线的边界交点之外。请分别为相关轴输入尺寸。

没有线延伸的栅格（左图）和有线延伸的栅格（右图）

“名称”复选框控制是否显示栅格线上的标签，以及针对哪些轴和线端进行显示。

特定栅格

当您在“基本”选项卡中勾选“特定栅格”选项时，将显示特定栅格选项卡。您可以在此更改栅格类型、旋转栅格或将栅格对齐到其他对象。

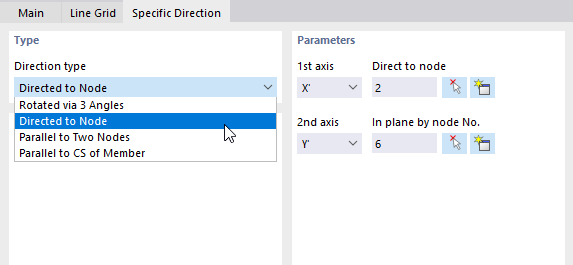

对齐建筑栅格

类型

“栅格类型”描述建筑网格的基本几何形状。列表中提供以下选项：

• 笛卡尔：在笛卡尔坐标系中生成栅格。
• 倾斜：将正交布置的栅格旋转一个 倾角。
• 圆柱形：通过点绕 Z 轴旋转生成栅格。
• 球形：通过点绕两根轴旋转生成栅格。

定义建筑网格所参照的“坐标系”。您可以从列表中选择一个 自定义坐标系，或通过按钮 新建。

“旋转类型”确定建筑网格的旋转方式。列表中提供以下选项：

• 通过 3 个角度旋转：以角度 α_X'、α_Y' 和 α_Z' 绕全局轴旋转栅格
• 朝向节点：将栅格轴 X' 和 Y' 对齐到一个节点
• 平行于两个节点：将栅格对齐到两个节点的连线
• 平行于线的坐标系 / 平行于杆件的坐标系：将栅格对齐到线或杆件的局部轴

旋转参数

该区域与“旋转类型”相对应。您可以在此定义对象或转角。

倾角

该区域在栅格类型为“倾斜”时显示。您可以在此定义绕 X、Y 和 Z 轴的转角 α。
