如果要在输入模型数据时检查几何尺寸,则不需要设置任何 尺寸。 工具菜单提供了多种用于测量距离和角度的功能。
01

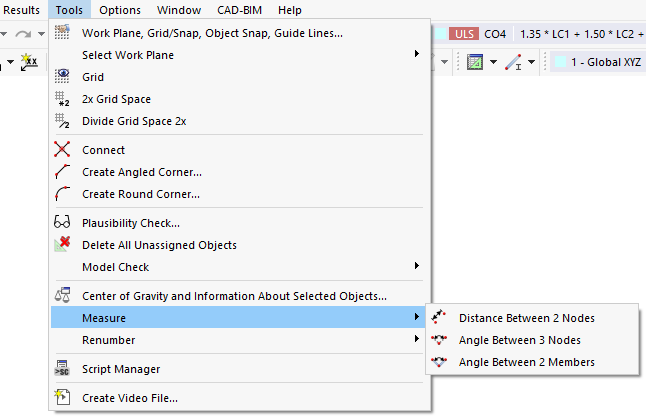

菜单功能 ' 测量 '

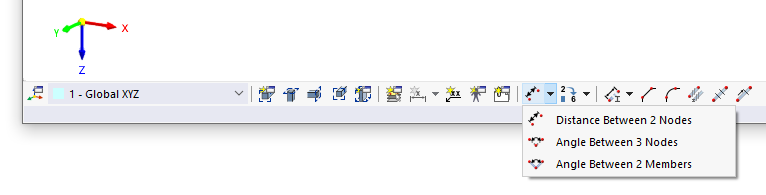

或者也可以使用 CAD 工具栏中的列表按钮 。
在工作窗口中依次点击要测量的节点和杆件。 在您继续操作前会跳出一个对话框有一些信息提示你使用该命令的方法。 还会显示测量的'距离'或'角度'。
04

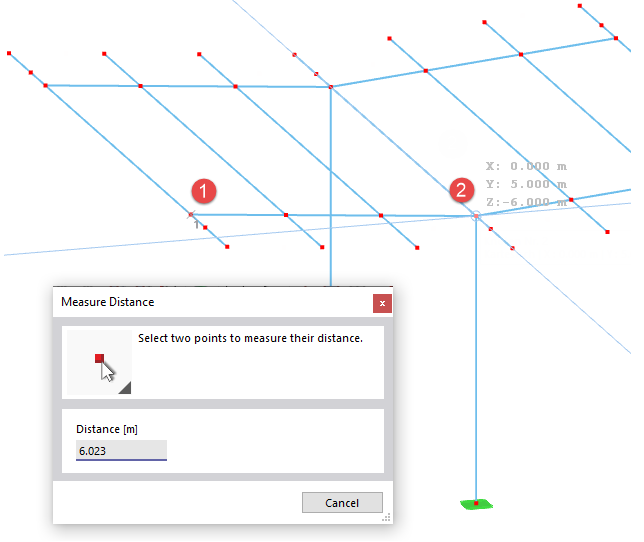

测量两点之间的距离
在您指定最后一个对象后,会出现一个对话框,其中显示了参考点的坐标以及距离或角度的信息。
