节点

节点不仅定义了模型的几何形状， 它们是所有五线谱的基础。 以图形方式输入杆件时，节点是自动创建的。

创建节点时，程序会自动对该节点进行编号。 用户也可以根据需要手动赋予编号。编号的顺序不影响计算。 节点的编号可以不连续，允许产生间断。

基本

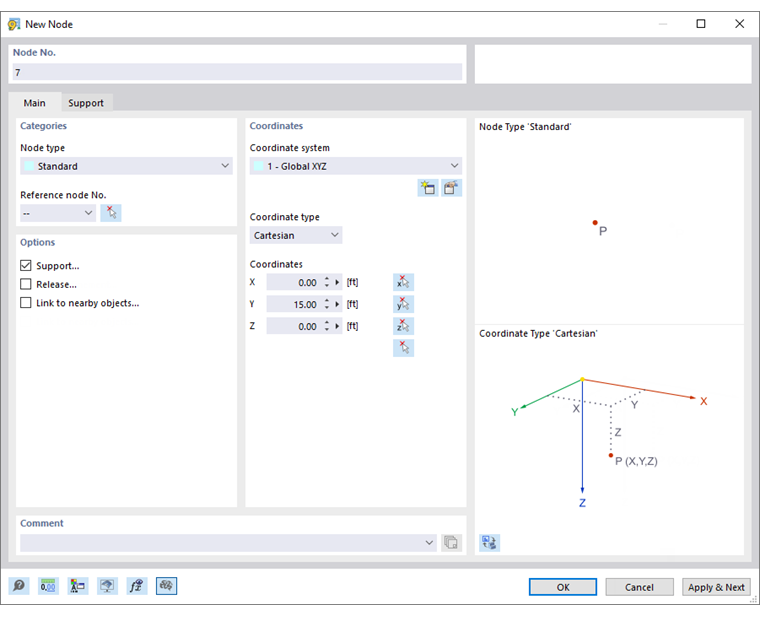

【基本】选项卡中管理着节点的各个参数。

节点类型

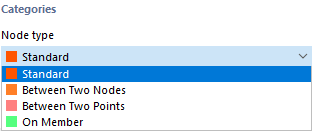

用户可以在【节点类型】的下拉菜单中选择不同的节点类型。

标准化

该节点类型适用于大部分情况。 标准节点可以在工作区中以图形交互的方式创建，或通过输入坐标的方式进行创建。 以图形方式输入杆件时，会生成标准节点。 在模型中，标准节点显示为红色。

两个节点之间

该节点位于其他两个节点的连线上。 这意味着不需要定义一个杆件，然后用中间节点将它划分。 在【两个节点之间】选项卡中可以定义参照节点和距离。

两点之间

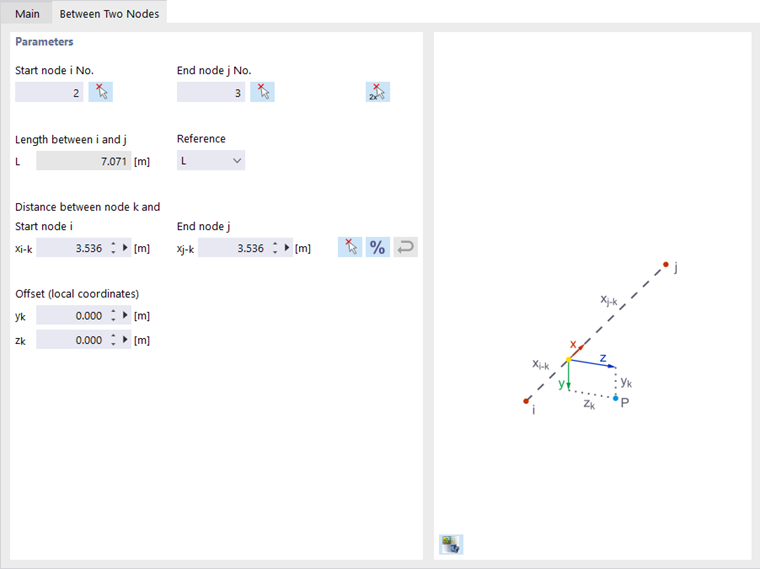

用户也可以根据两点为参照创建节点。这两个参照点不必是模型中的节点，可以仅输入参照点的坐标。 在【两点之间】选项卡中可以定义参照点和距离（见图在两个节点之间定义节点）。

在杆件上

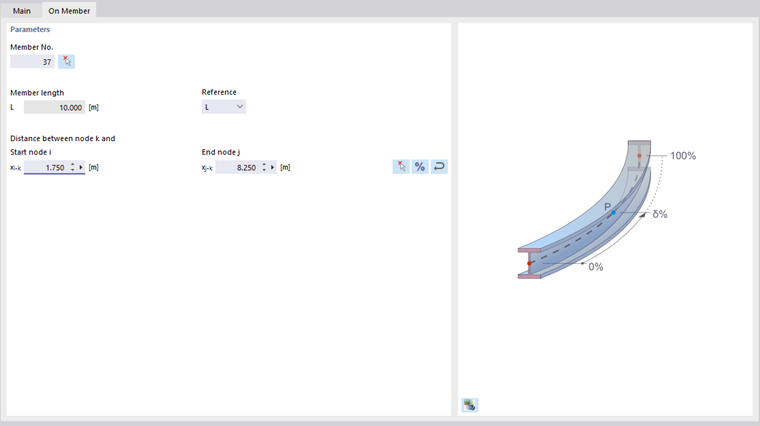

该类型的节点不会将杆件打断，使杆件保持完整。 该类节点适用于在与杆件计算长度有关的处理，不会将杆件打断意味着不会改变杆件计算长度与几何长度之间的关系，例如可以用于在杆件上设置侧向支撑。 参照杆件和距离必须在另一个选项卡中进行指定。

参考节点

在建立节点时，默认的参考节点编号为【--】， 代表参考的节点为全局坐标系的原点， 即 (0，0，0)。 用户也可以使用 指定任意一个节点来作为创建新节点的参考节点， 或者选择上一个创建的节点来作为参考节点。

坐标系

坐标系用来描述节点在空间中的位置。 默认使用【全局 XYZ】坐标系。 用户也可以自定义坐标系。 Chapter 坐标系 介绍了如何创建新的坐标系。 RFEM 中的所有坐标系均为右手坐标系。

坐标系类型

用户可以根据实际情况选择合适的坐标系来创建节点。

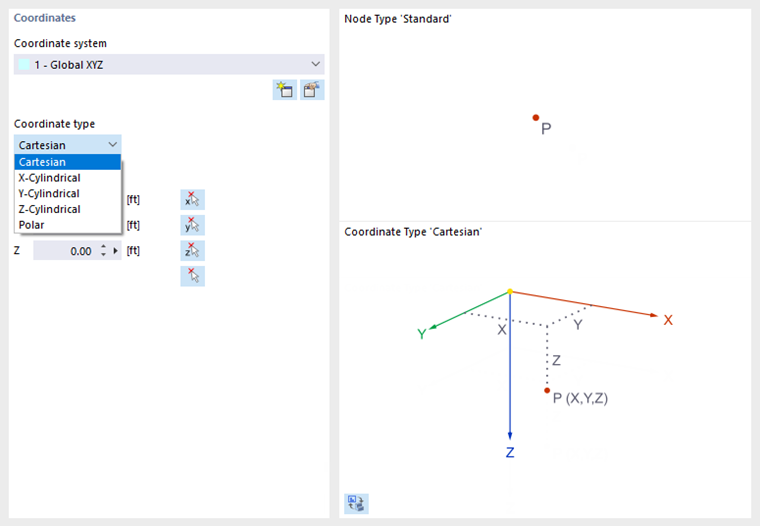

笛卡尔坐标系适用于大部分情况。 其 X、Y 和 Z 轴描述平移延伸（距离），并且所有轴上的度量单位相等。 RFEM 还提供了柱坐标系和极坐标系，适用于创建旋转对称的模型。 柱坐标系下节点的位置可以通过半径、方位角和高度来确定。 极坐标系下的节点通过半径、极角和方位角来确定。

坐标

当用户选择笛卡尔坐标系时，可以通过输入 X、Y、Z 坐标来定义节点的位置。 如果选择柱坐标系或极坐标系，则需输入半径和角度， 同时程序会计算出该节点在笛卡尔坐标系中的坐标并在【全局坐标系】中显示。

点击【应用】按钮后，对话框不会关闭，用户可以在不离开对话框的情况下连续创建多个节点。

技术支持

用户可以为节点分配支座。 自由度和弹簧刚度在支座条件中定义（见章节 节点支座 ）。

释放

节点铰接点提供了在该点处断开模型的可能性（见章节 节点铰接点 ）。 使用该选项可以例如控制位移和旋转的传递。

以图形交互方式创建节点

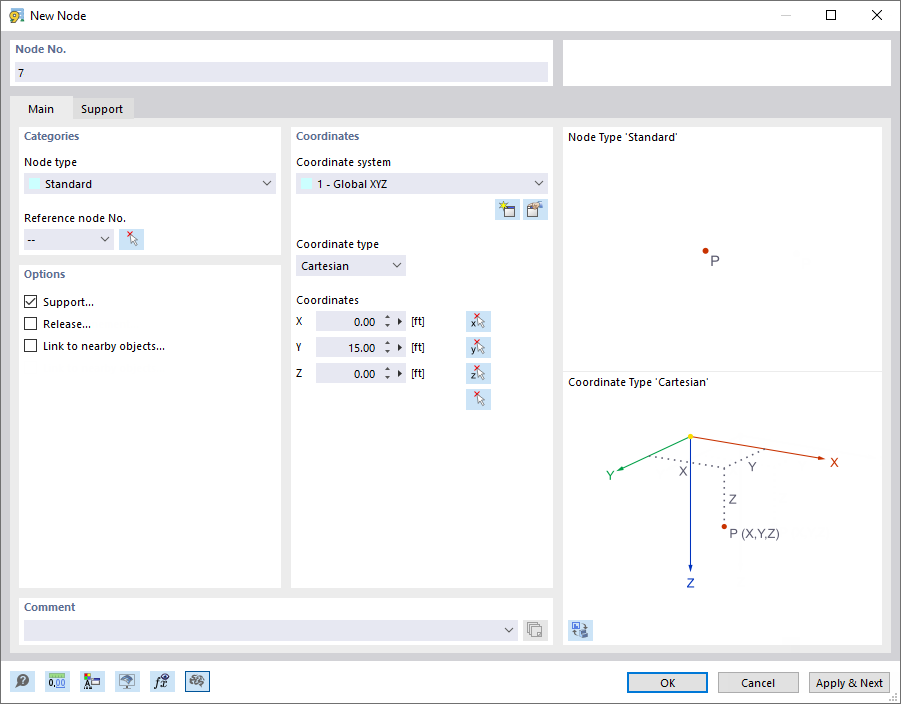

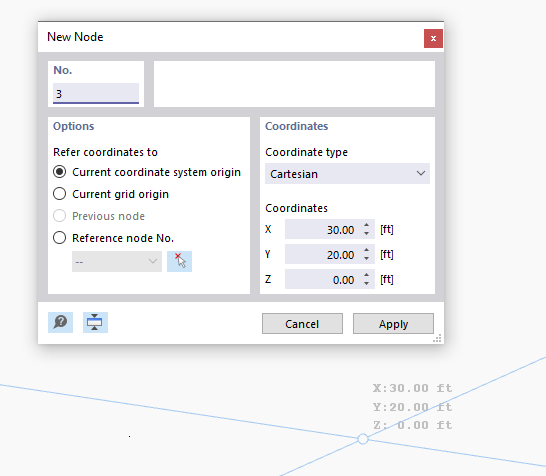

用户可以通过点击工具栏中的 按钮打开【新建节点】对话框，在工作区中点击以创建节点。

鼠标会自动捕捉工作区中的栅格点。 用户也可以在该对话框中手动输入坐标，点击【应用】按钮创建节点。 在操作过程中，应注意保持鼠标指针在对话框中，以免鼠标点击在工作区中而创建错误的节点。
