组合向导

组合向导可以帮助用户按照规范对荷载工况进行叠加。 它控制了在设计状况中作用的组合规则(见章节 设计状况 中按照何种规范来进行组合。

Der Kombinationsassistent wird beim Anlegen des Modells automatisch aktiviert (siehe Bild 选项卡'模块' ). Auch im Dialog 荷载工况和组合 对话框中可以打开或关闭组合向导。

组合向导管理着创建组合的规范。 用户可以创建多个组合向导,并分别指定给不同的荷载组合类型。

【组合向导】的名称根据所选的生成类型、 静力分析设置自动生成。

基础

用户可以在该选项卡中管理组合向导的各项基本参数。

设置

Die Auswahlfelder 'Generierung von' bestimmen, ob Lastkombinationen oder Ergebniskombinationen erzeugt werden. 荷载组合为先进行组合,再进行分析,虽然计算次数较多,但适用于分线性分析和线性分析。结果组合为先进行计算,再将计算结果进行组合,只能用于线性分析。

In der Liste 'Statikanalyse-Einstellungen' können Sie auswählen, nach welcher Berechnungstheorie die Kombinationen untersucht werden sollen (siehe Kapitel Statikanalyse-Einstellungen).

选项 I

Wenn bei den Modell-Basisangaben das Add-On Strukturstabilität aktiviert ist (Lizenz erforderlich), können Sie die Vorgaben zur 'Stabilitätsanalyse' bei der Bildung der Kombinationen berücksichtigen.

Das Kontrollfeld 'Imperfektionsfälle berücksichtigen' steuert, ob die Kombinationen mit oder ohne Imperfektionen gebildet werden (siehe Kapitel Imperfektionsfälle). Mit der Option 'Gleiche Lastkombinationen ohne Imperfektionsfall generieren' haben Sie die Möglichkeit, Kombinationen einmal mit und einmal ohne Imperfektionen zu erzeugen.

Wenn Sie das Kontrollfeld 'Anfangszustand berücksichtigen aus' aktivieren, können Sie im Register Anfangszustand einen Lastfall auswählen, dessen Verformungen die Ausgangslage für die generierten Lastkombinationen darstellen. Auch hier besteht die Möglichkeit, Kombinationen sowohl mit als auch ohne Berücksichtigung eines Anfangszustandes zu generieren.

Das Kontrollfeld 'Strukturmodifikation' bietet die Möglichkeit, in den Lastkombinationen eine Steifigkeitsanpassung oder Sonderbehandlung von Nichtlinearitäten zu berücksichtigen (siehe Kapitel Strukturmodifikationen).

选项 II

Wenn Sie das Kontrollfeld 'Benutzerdefinierte Einwirkungskombinationen' aktivieren, werden keine Einwirkungskombinationen gebildet (siehe Kapitel Einwirkungskombinationen). 用户需要手动创建荷载作用组合和荷载组合。

勾选“有利的永久作用”后, 该组合向导对应的荷载组合类型在创建荷载组合时, 会区分对结构有利的永久荷载和对结构不利的永久荷载。

勾选“减少生成的组合的数目”后。程序会减少生成的荷载组合的数目。 RFEM 6 会根据各个荷载对结构产生正的影响还是负的影响, 将正作用的荷载工况与正作用的荷载工况进行组合, 负作用的荷载工况与负作用的荷载工况进行组合。

Für 'Ergebniskombinationen' besteht die Möglichkeit, Unterkombinationen des Kombinationstyps 'Überlagerung' mit den enthaltenen Komponenten zu erzeugen (siehe Kapitel 结果组合 )。

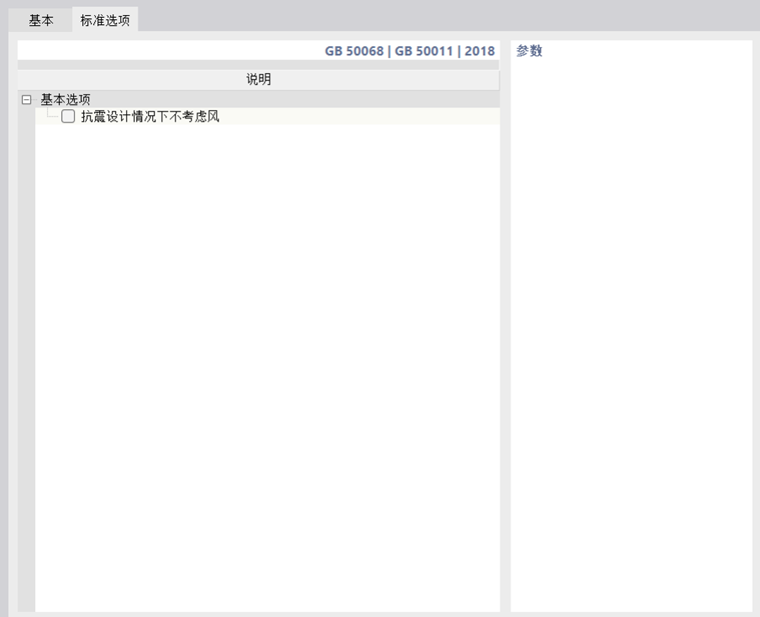

标准选项

用户可以在该选项卡中进一步选择生成荷载组合时的规则。

这些选项根据选择的规范进行调整。 例如对于我国规范,用户可以在该选项卡中 选择是否同时考虑地震作用和风荷载。 如果激活其中一个选项,生成的组合的数量将会相应地减少。

信息

在改变任何默认选项之前,请检查标准的有效性。

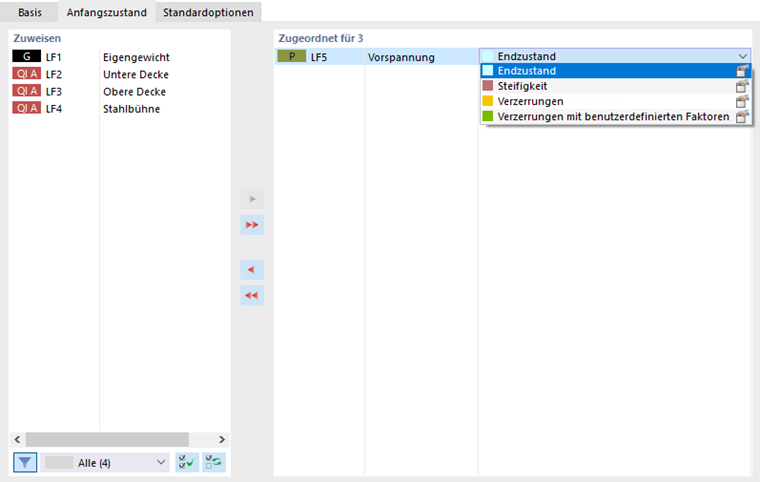

初始状态

Im Register Anfangszustand können Sie einen Lastfall auswählen, dessen Verformungen die Ausgangslage für den gebildeten Kombinationen darstellen. So lässt sich beispielsweise der Einfluss einer Vorspannung berücksichtigen.

Die Liste im Abschnitt 'Zugeordnet für' bietet die Möglichkeit, den Typ des Anfangszustandes für den ausgewählten Lastfall anpassen. Die einzelnen Optionen sind im Kapitel Lastfälle beschrieben.
