块是各个结构对象的集合。 在 Dlubal 中心的 {%|003359 "块]]" 类别中,有大量在安装过程中创建的组件。 在这里也管理用户自定义的块。

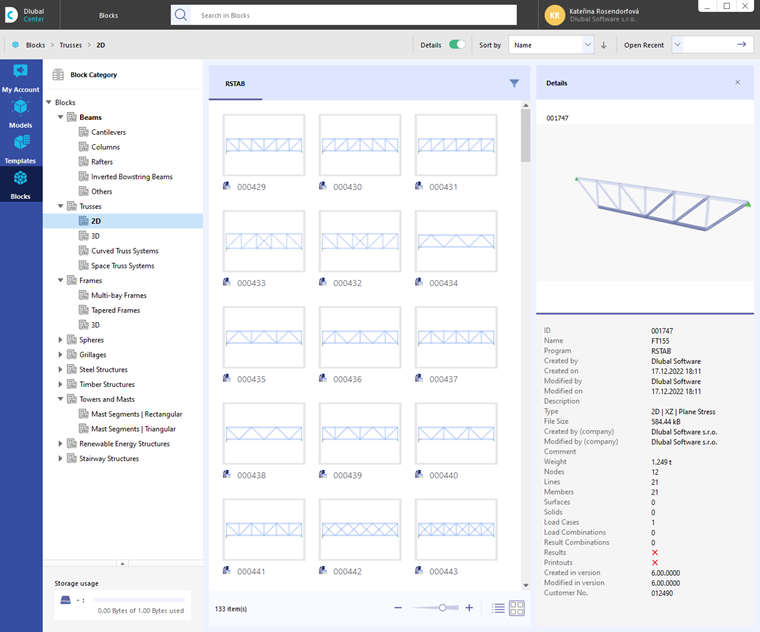

用户可以通过点击工具栏上的 插入块 按钮快速打开块的目录。

程序将块按类别排序。 用户可以单击选中相应的块, 然后点击页面右下角的OK,将块导入到当前模型中。

在'编辑块'对话框的基本选项卡中可以定义块的插入点。 以将块放置到模型的合适位置。 用户可以将块放置在模型中定义好的节点上,或直接输入插入点的坐标。

如有必要,用户可以在对话框的“名称”部分对块进行重命名。

当在模型中使用多个相同的块时,您可以在对话框的'选项'部分中为所选块分配一个参考块。 因此,随后对参考块的参数(几何形状、材料、截面等)进行的更改会自动应用于链接的块(“子块”)。

框架结构

结构选项卡中,可以修改块的几何参数,并指定截面和材料。 使用出现在活动输入栏中的 编辑对象 按钮可以创建新的对象属性。

修改完成后,点击对话框右下角的 确定 将块导入到模型中, 用户可以在“特殊对象”中随时对块进行修改。

提示

技术文章 《将模型保存为块》 介绍了如何将模型中的对象保存为块。

JavaScript

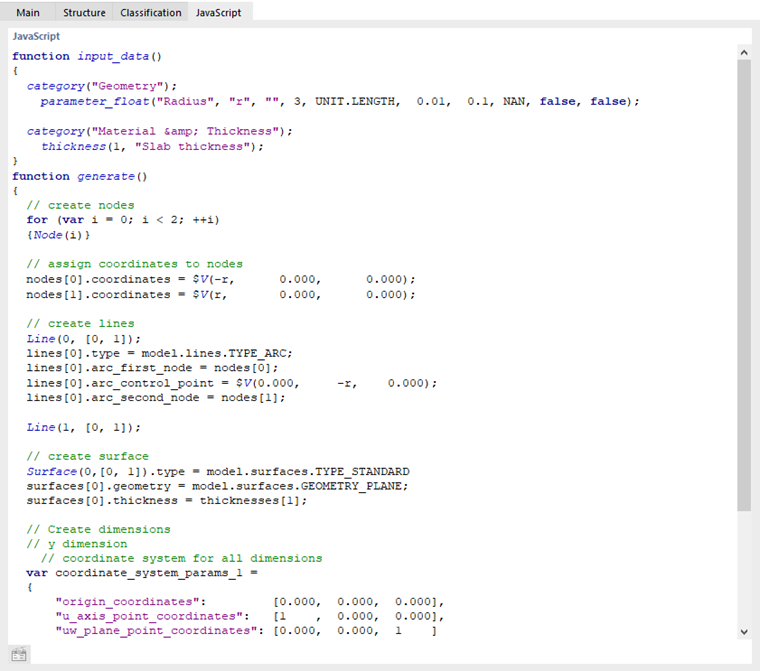

JavaScript选项卡中,显示了通过脚本生成的块的代码。

提示

技术文章 《动态块》 中介绍了如何使用JavaScript编写创建块的代码。
