框架结构

RFEM 的模型由一个个结构对象组成, 每个结构对象都在力学模型中直接发挥作用。 例如,节点支座或杆件代表结构类型的对象,而不是尺寸线或线栅格。 结构对象的几何以及与刚度有关的属性会影响结构的力学分析。 例如杆件的长度、材料、类型和截面会影响刚度,从而影响结构体系的内力分布。

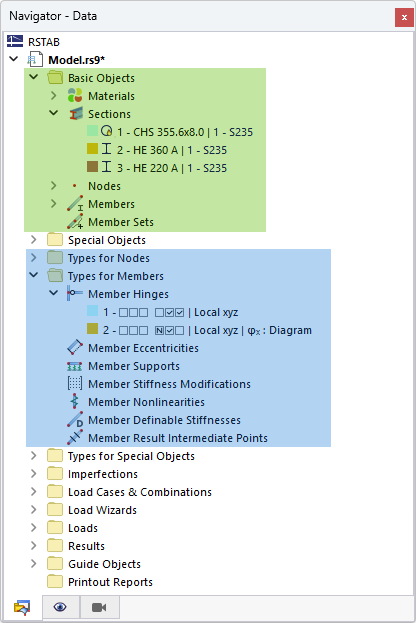

【导航器】和【表格】中数据结构如下: 基本对象类别管理基本的结构对象,例如节点或杆件。 类型类别描述了基本对象的特定属性,例如节点或杆件的支座。

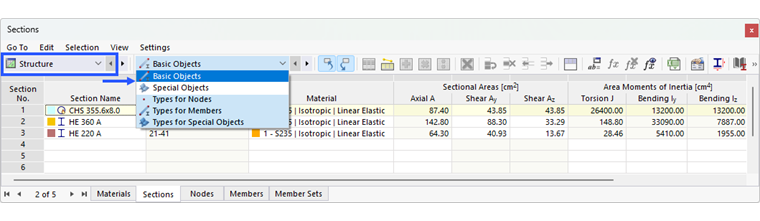

表格中的【结构】类别下管理着基本对象和对象属性。

在表格中输入数据时,基本对象和对象属性之间互相关联, 这样,可以在不离开对话框的情况下重新定义类型,或者可以将属性作为类型以图形方式分配给基本对象(参见图片 编辑杆件支座 )。

示例

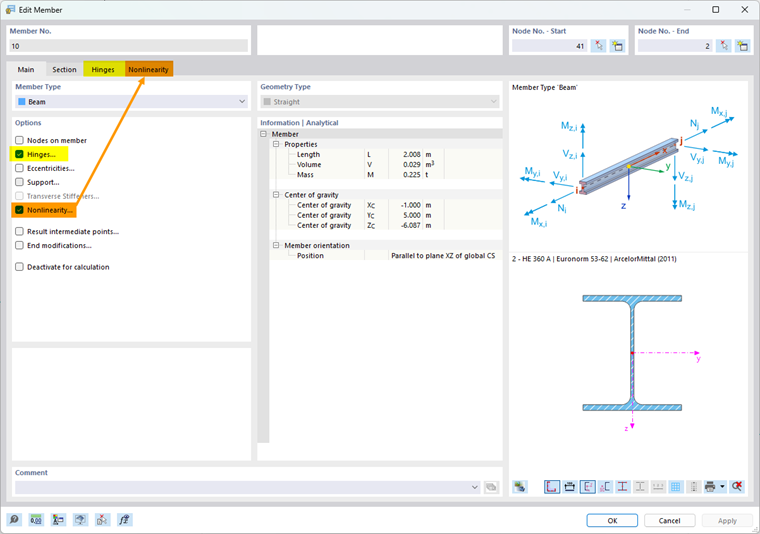

杆件代表一个基本对象。 您想为该杆件提供一个铰和一个非线性结构。 那么首先需要在【编辑节点】对话框的【基本】选项卡中勾选【支座】和【网格细化】, 这时在对话框中会额外出现两个选项卡。 在这些选项卡中,您可以从列表中选择'杆件铰'和'杆件非线性'属性,或重新定义它们以将它们分配给杆件。

提示

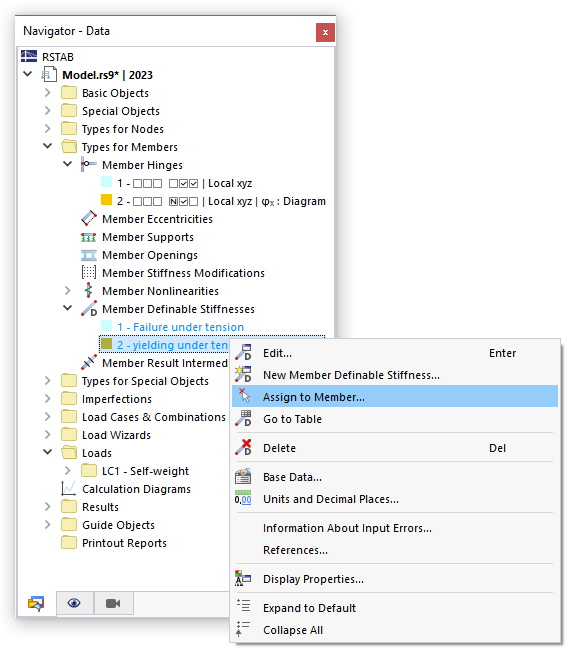

您也可以使用导航器的上下文菜单以图形方式分配类型。

网络课堂
