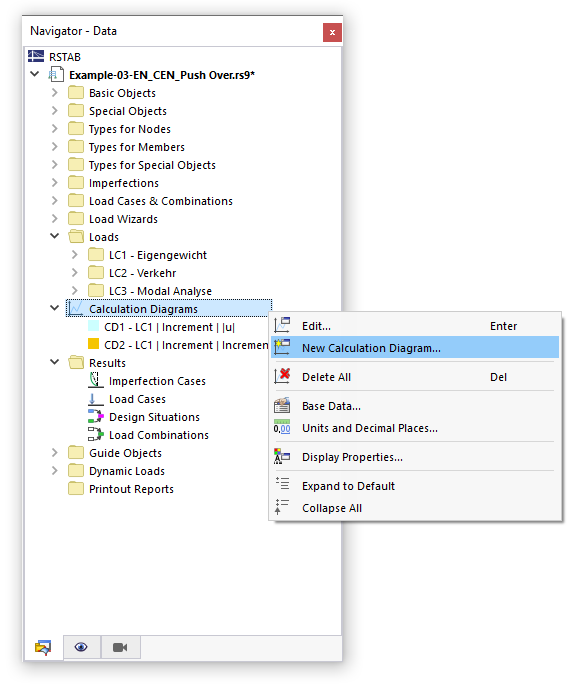

在计算过程中，将显示最大位移的曲线图（见图 计算进度 ）。计算后，您也可以详细检查该曲线图。此外，您还可以生成自定义计算曲线图（BD），以展示在特定杆件或支座节点处的收敛行为。为此，请使用导航器类别计算图。
在“新建计算图”对话框中，您可以设置适用于图中结果显示的标准。
基础
如果还没有结果，则仅‘基础’选项卡可用。
图表类型
列表中有多种图表类型可供选择：
- 2D | 基础：您可以自定义选择在图的水平轴和垂直轴上显示哪些结果。
- 2D | 收敛图：该图展示了最大变形随计算过程的变化。
- 2D | 组：该图可以显示多个图在相同对象上对于相同结果类型的汇总结果。
- 2D | 链接计算图：您可以显示初始工况和最终工况的结果，例如分析施工状态（滞后曲线图）。
其他输入选项与图表类型相协调。
源
在列表中，您可以选择‘分析类型’，该图表将基于该分析的结果。如果模型基础设置中没有激活分析插件，只有‘静态分析’可用。
设置要在图中显示结果的荷载工况或荷载组合。结果组合和设计情况不能选择，因为图表不能呈现包络结果。
水平轴 / 垂直轴

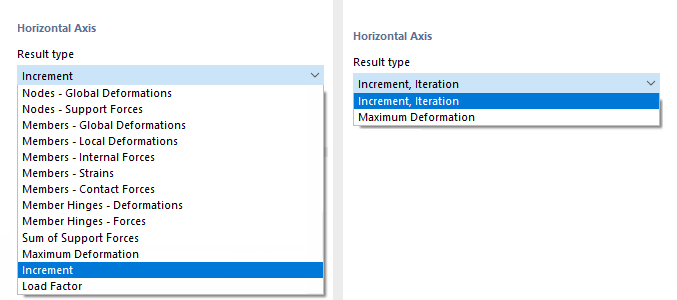

在这两个部分中，您可以设置适用于横坐标和纵坐标的结果标准。列表‘结果类型’中的选项取决于图表类型。
为水平轴设置结果类型。通常是‘增量’。在基础图表中，您可以将变形或内力分配至垂直轴；在收敛图中，则为最大变形。

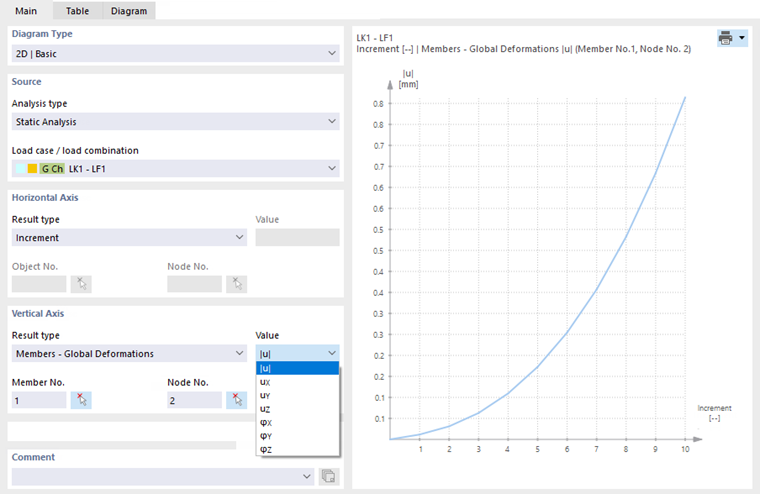

对于基础图表，在‘值’列表中选择位移、转角或内力类型。然后设置‘对象’，其结果将在图中显示，并指定‘节点’。
图表
一旦荷载工况或荷载组合的结果出现，图表将显示。如果您更改标准，图形会自动更新。在图表选项卡中，可以在大视图中检查图。

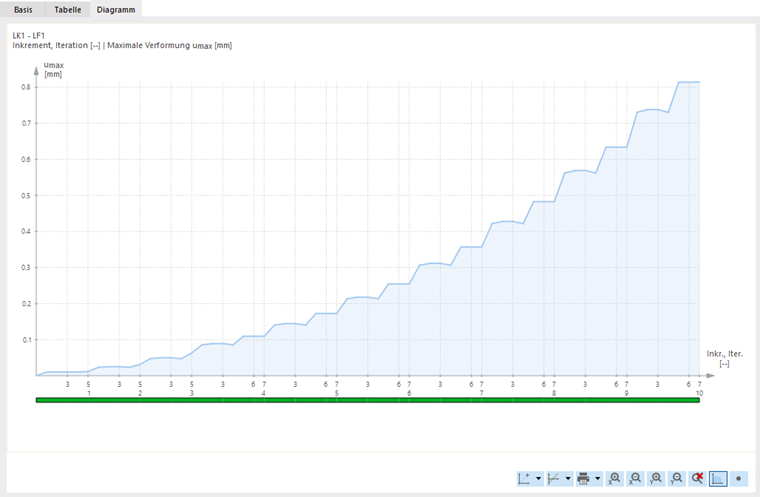

收敛图下方的绿色条（见对话框新建计算图）对应于在窗口 计算进度 所示的收敛过程。
图表下方的按钮具备以下功能：
| 列表按钮，包含X轴和Y轴对齐选项 | |
| 列表按钮，包含X轴和Y轴线性或对数显示选项 | |
|
列表按钮，提供图表打印选项 |
|
增加X轴长度 |
|
减小X轴长度 |
|
增加Y轴长度 |
|
减小Y轴长度 |
|
呈现填充的数据曲线 |
|
显示最大值和最小值 |
表格
一旦荷载工况或荷载组合的结果出现，‘表格’选项卡即可用。

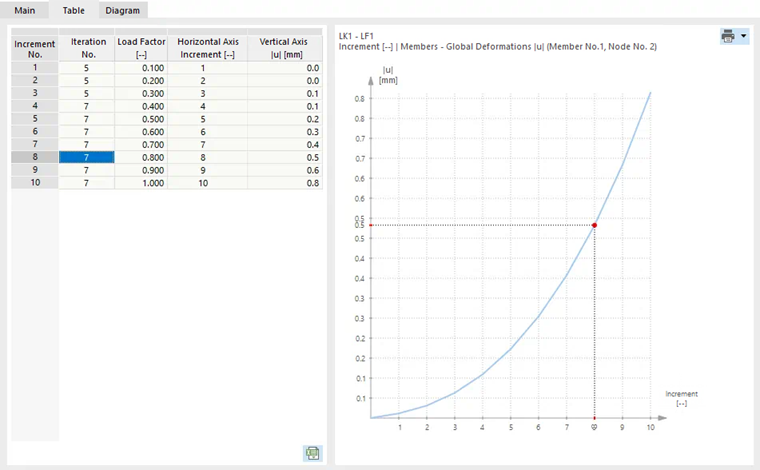

表格列出在每次迭代和荷载增量中计算的值。如上所述，在增量计算中必须保存每个荷载级别的结果。
选择行中的值将在图表中右侧标记。
图表
一旦荷载工况或荷载组合的结果出现，‘图表’选项卡即可用。
此处在全景视图中显示图表。这便于精确分析。
通过列表按钮
提供各种可能性，您可以利用这些可能性进行图表文档编制（参见章节图形）。
