模型检查

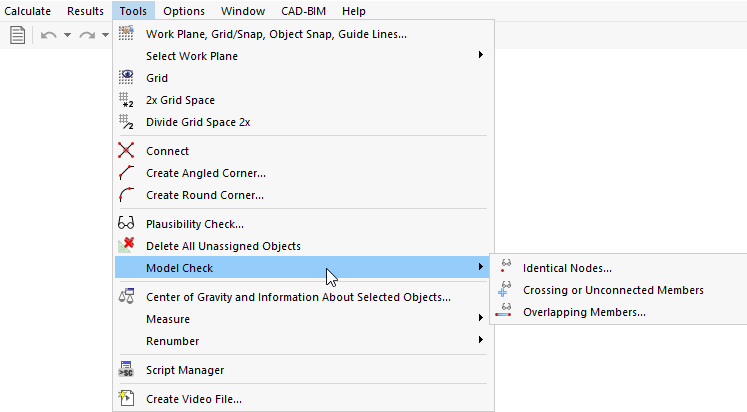

除了真实性检查外，用户可使用“模型检查”功能，来检查建模过程中的错误。 用户可以通过菜单栏“工具”-“模型检查”来使用该功能。

相同节点

RSTAB 会过滤掉所有坐标相同的节点。 重复的节点将被显示在对话框中。

在对话框右侧，用户可以选择如何处理重复节点， 并点击应用或确定按钮调整模型。

用户可在公差部分设置公差大小，当两个节点间距小于设置的公差时，程序会将这两个节点坐标视为相同。 此功能对于导入的模型非常有用，因为 CAD 应用程序通常会创建节点相距较近的短杆件。 如果使用合适的公差过滤和合并此类节点，则可以避免由于极短的杆件造成的数值问题。

交叉不连接杆件

该项检查将搜索彼此相交但在相交点没有公共节点的杆件。

检查的结果将显示在没有连接的'组'相交杆件上。 选中相应的组后，程序在模型中用箭头标记该组杆件。

在'连接所选杆件组与'部分中，您可以选择连接所选杆件组的节点类型。 在该列表中可以选择以下两种类型的节点：

• # extbookmark 手册|标准节点|标准节点#
• # extbookmark 手册|节点OnMemberTab|杆件上的节点#

标准节点导致在相交点处划分杆件并生成新的杆件。 但是，如果使用类型为 ' 的杆件上的节点 '，您可以在不划分原始杆件的情况下对杆件连接进行建模。

点击'应用'或'确定'，连接所选杆件组。 RSTAB 然后在相交点创建相应的节点。

用户在使用该功能检查模型中交叉但不连接的杆件或线时，可以设置公差大小，两条线的间距小于公差时，程序认为这两条线相交。

或者，您可以使用'将所选对象添加到可见性功能'创建一个可见性，以明确地检查所选杆件组。 '考虑杆件偏心'复选框控制在检查节点时是否考虑杆件的偏心。

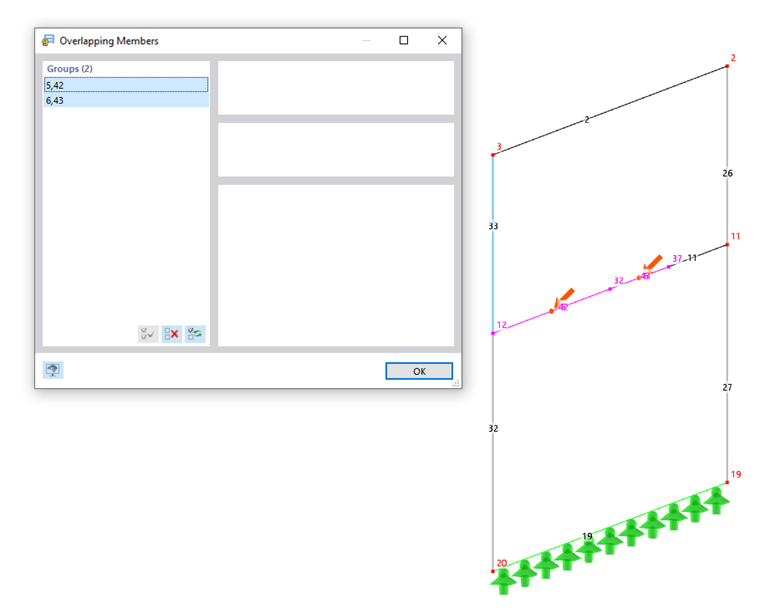

重叠杆件

该按钮可以搜索在长度上完全或部分重叠的杆件。

重叠的杆件按组排序。 选中相应的组后，程序在模型中用箭头标记该组杆件或线。 点击'确定'，您可以修复问题，并将杆件分成几个截面。
