基于规则的耦合生成器

导入CAD文件后，经常会出现关联构件在结构模型中缺少连接的问题。使用基于规则的耦合生成器功能可以简化构件的连接工作：程序会通过刚杆和刚性耦合的方式自动创建连接。

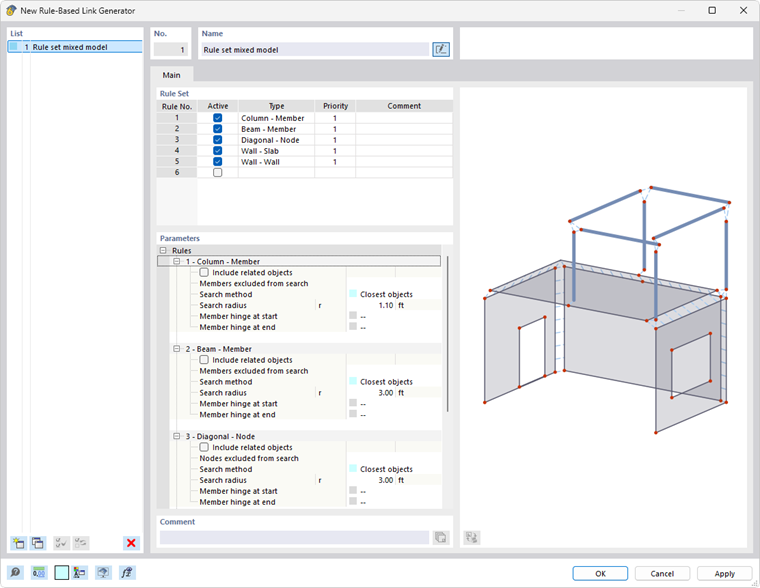

“新建规则耦合生成器”对话框

规则集

在所谓的“规则集”中，您可以为耦合生成指定一条或多条规则。它们分别适用于特定的对象类型。这些规则的详细设置在参数部分中定义。

在“激活”列中，您可以控制是否应用某条规则。勾选该复选框后，会自动添加一行用于设置新规则。

“类型”对于耦合的生成起着关键作用：它决定了在哪些对象类型之间创建连接。列表中提供了多种选项供您选择。

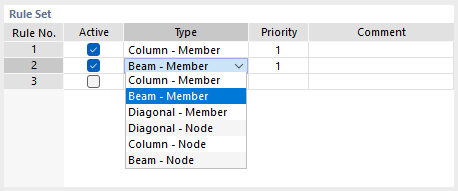

选择类型

各个类型的功能在表格中进行了说明。

这些类型基于以下概念：“源对象”（类型对中的第一个名称）通过节点耦合以最短路径与“目标对象”（第二个名称）连接。如有必要，会在目标对象上自动生成节点。

规则集中的规则顺序也决定了对象耦合的优先级。但是，您可以在“优先级”列中更改此自动设置，为某条规则分配较低的优先级 (2)。

参数

在下方的部分中，您可以为每条规则定义详细设置。它们原则上与节点耦合的规定相对应。

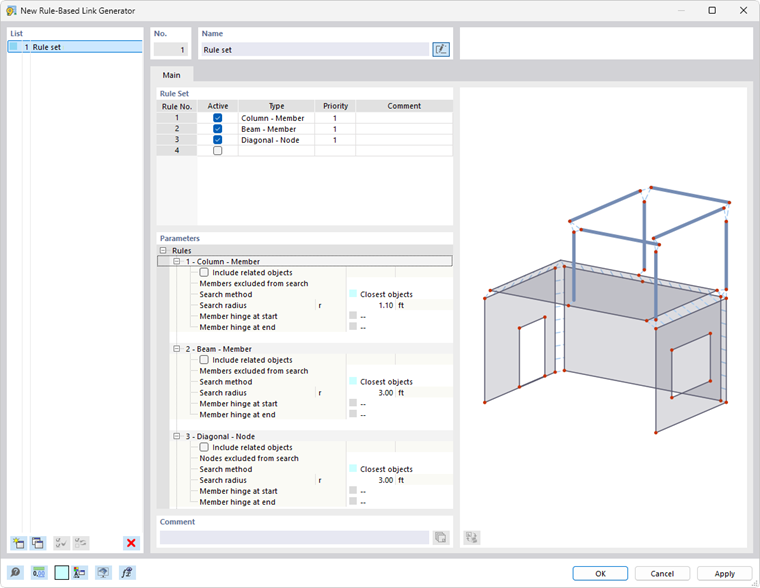

定义规则的参数

搜索方法

目前，只有“最近对象”选项可用。程序会搜索在定义的半径内，哪个对象（杆件或节点）与源对象的距离最短。然后该对象会通过一根刚杆进行耦合。

搜索半径

耦合仅针对位于源对象特定半径范围内的对象创建。

从搜索中排除的节点/杆件/面

如果搜索区域内的某些对象不应被耦合，可以输入这些目标对象的编号。可以使用按钮 进行图形选择，该按钮在点击输入字段后可用。

包含相关对象

相关对象会自动从搜索中排除。例如，集成对象或用于定义杆件的节点等定义对象。如果勾选该复选框，这些对象也会在搜索中被考虑。

杆端铰

默认情况下，对象是刚性连接的。您也可以将耦合设置为铰接。为此，请从列表中选择一个已定义的铰，或使用按钮 定义一种新的铰类型。

示例

• **耦合类型 柱 - 杆**

使用规则 1 中的参数，将为模型中所有竖直杆件与距离不超过 32 厘米的杆件创建节点耦合。

“柱-杆件”耦合类型的规则与结果
