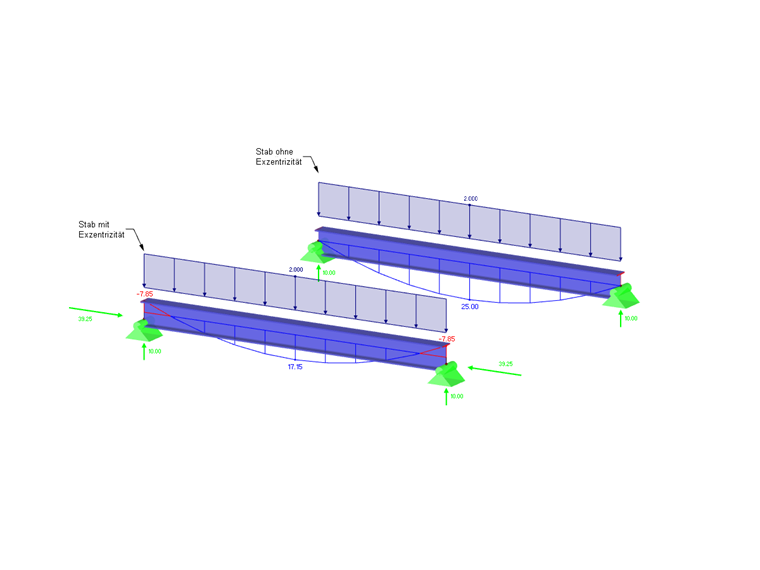

在 RSTAB 中，杆长对应于两个端节点之间的距离。因此，对于型钢连接或次梁，模型仅近似反映了真实情况。杆偏心可使杆通过特定的杆端截面进行偏心连接。对于带有大支柱截面的框架，这样可以减小梁端弯矩。杆偏心通过在局部单元刚度矩阵中对自由度进行变换来考虑。
提示
您可以在显示类型“全模型”
和“透明模型”
中检查杆偏心。
偏心类型
您可以相对于其他对象定义杆偏心，或者按绝对值定义。
绝对坐标

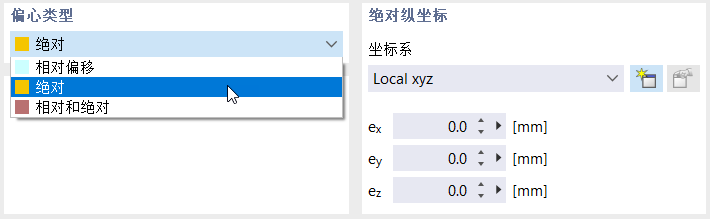

如果偏心类型未定义为“相对于截面”，则您可以在此部分输入偏心距（参见图 选择偏心类型）。可使用的参考坐标系包括局部坐标系 xyz、全局坐标系 XYZ 或自定义坐标系 UVW。
截面布置
请根据复选框确定偏心应作用于截面的哪个点。截面将按该点到节点处形心的距离进行平移。

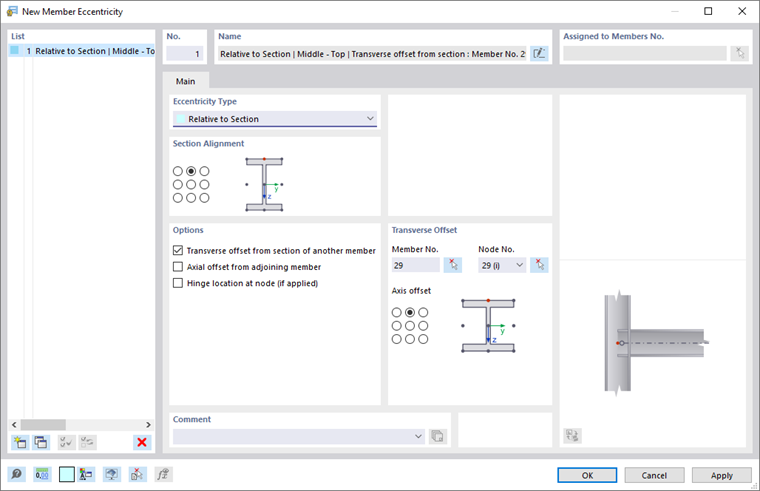

如果您如图 新建杆偏心 所示选择上翼缘中部的点，例如，可使一根梁杆与柱的上边缘齐平连接。
选项
横向偏移
横向偏移可使杆与另一根杆的截面保持一定距离。激活复选框后，您可以在 横向偏移 部分设置参数。
相邻杆的轴向偏移
轴向偏移适用于例如将梁杆在柱翼缘处进行偏心连接。该距离由相邻杆的截面几何形状确定。对话框中的图示说明了该复选框的作用。
节点处铰接位置
如果杆端存在铰接，您可以通过该复选框影响此铰接的位置：若未勾选，则铰接位于已偏移的杆端；若勾选，则铰接直接位于节点处。
横向偏移
请输入在偏心计算中应考虑其截面的杆号。您也可以使用按钮
通过图形方式指定该杆。
然后根据复选框设置“轴向偏移”：该截面点确定该杆相对于此处所定义杆的截面距离。
