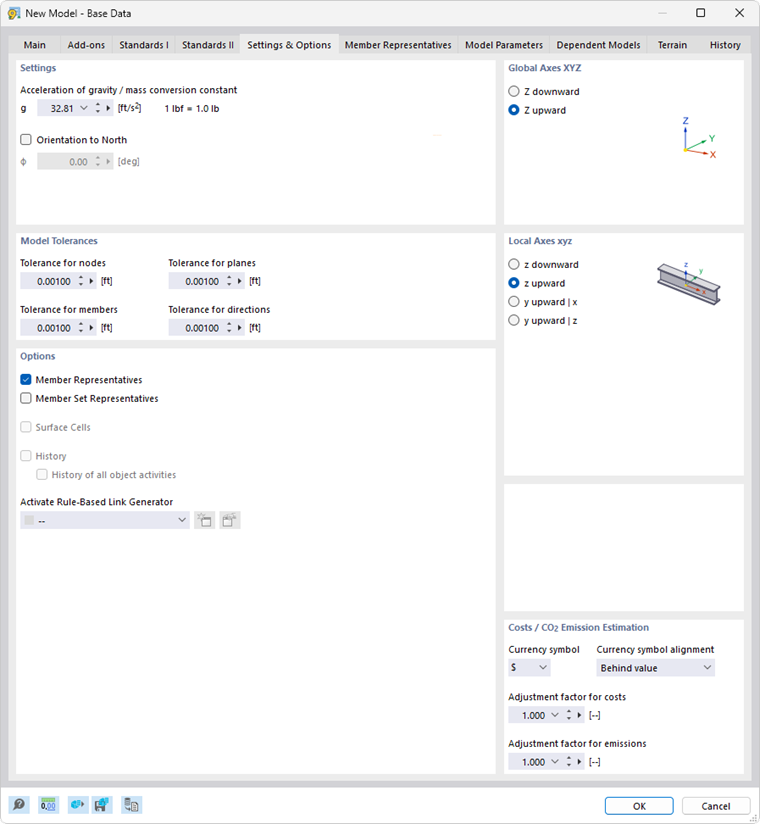

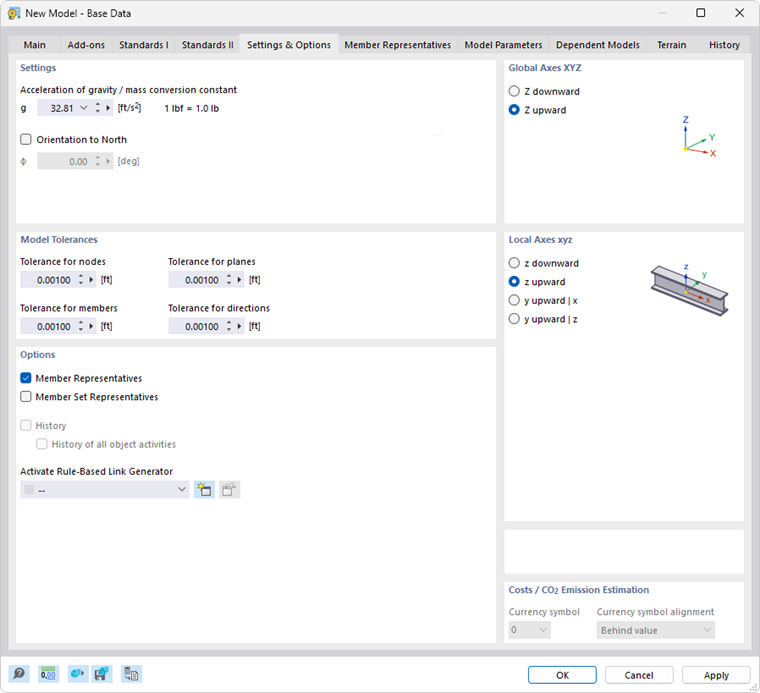

在 设置和选项 选项卡中,您可以调整重力加速度值、对象的几何公差以及坐标轴的方向。
设置
在此部分中,您可以检查 '重力加速度' g 的数值。该值用于确定杆件的自重、质量转换("质量转换常数")以及动力分析。默认设置为近似值 10.00 m/s2,如有需要可以进行修改。
'北向方向' 描述模型相对于主要方位的位置。默认北向方位为 0°,即北向沿全局 X 轴方向。如果要更改模型的方向,请勾选复选框并输入角度 Φ。
模型公差
在建模或从 CAD 程序导入数据时,模型对象可能会出现微小的几何偏差。当某些间距低于特定值时,RSTAB 会自动清理这些不一致之处。例如,非常接近的节点会被合并,位于平面之外的杆件会被整合到相应的平面中,或者倾斜极小的杆件会被归类为竖直杆件。
默认的公差适用于大多数模型。对于尺寸较小的模型,可能需要相应地调整公差。
选项
在此部分中,您可以设定是否在模型中对杆件和杆件集使用所谓的"代表"。勾选 '杆件代表' 和 '杆件集代表' 复选框后,对话框中会添加相应的选项卡。这些内容在 杆件代表 和 杆件集代表 章节中有所说明。
'启用基于规则的连接生成器' 列表提供了使用生成器来连接未连接的模型对象的可能性。该功能在 基于规则的连接生成器 章节中有所说明。使用按钮
可以创建新的生成器,使用按钮
可以编辑列表中选中的条目。
全局坐标轴 XYZ
此部分用于设置全局坐标轴 Z 的方向。在 CAD 应用程序中,Z 轴通常朝上,而在结构分析软件中朝下。这对计算没有影响。
当 Z 轴朝上时,在荷载工况中的 '激活的自重' 功能(参见章节 荷载工况 )中会自动在 Z 方向采用因子 -1.0。
局部坐标轴 xyz
各规范对杆件坐标轴的命名规定不尽相同。您可以在此确定杆件主轴 z 或 y 以及面坐标轴 z 的方向,以使局部轴系统符合地区惯例。
局部杆件坐标轴的位置在该部分的图形中有所展示。
剪切中心的位置
通过这两个选择框,您可以控制剪切中心在具有六个自由度的计算中的影响。在之前的版本中,隐式假定剪切中心位于'重心处',因此不会因截面几何形状而产生平面内的扭转。'重心之外' 选项现在可以真实地反映不对称截面的扭转行为。
成本 / CO2 排放估算
模型的成本和 CO2 排放量的确定基于模型的杆单元。为此采用了一种在实践中也用于计算建筑物总成本的方法。模型被划分为诸如柱、梁或下翻梁等单位。针对这些单位制定特定的单价,涵盖所有需要考虑的成本(每面单价、每长度单价、每重量单价)。然后将各单位的工程量(重量、实体、面)乘以相应的单价。由此得到每个单位的分项成本。所有分项成本之和即为模型的总成本。CO2 排放的估算基于相同的原理。
请设定成本所使用的货币符号。各单位对应的成本可以在 材料 中定义,必要时也可以在 截面 中定义。
通过调整系数,可以对模型的成本和 CO2 排放进行全局缩放。这对于项目进行过程中的成本调整可能会有所帮助。
