对象捕捉

用户可以使用对象捕捉功能对杆件进行捕捉。 除了节点外,建模时还可以使用各种捕捉点。

此外,程序还默认将光标捕捉到线段的中点、栅格点。 例如,当您放置一根新杆件时,将鼠标指针靠近一个对象,则会出现分配的符号。 相关说明请参见下面的[[]]。

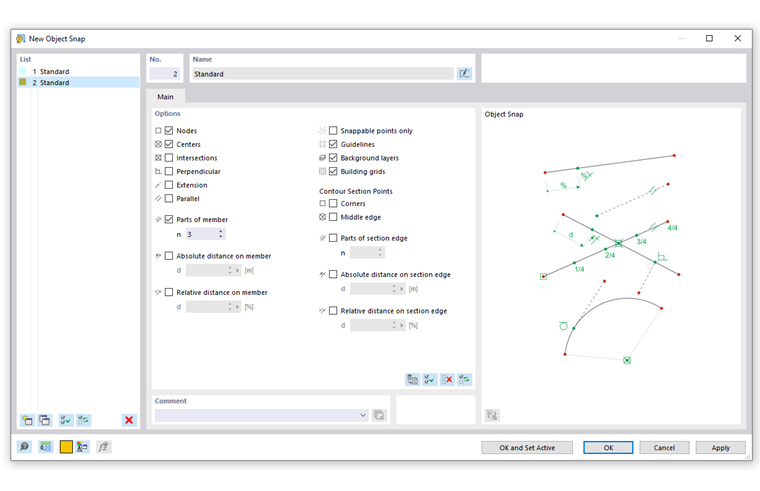

用户可在该对话框选择捕捉不同的对象。

对象 捕捉点
节点 自由节点和杆件节点
中点和焦点 当将鼠标指针移到杆件中心附近时,鼠标指针会捕捉到杆件中心。
相贯 无公共节点的两根杆件的相交点
横纹 垂直于杆件的连接
伸出距离 到预选(短暂地用鼠标指针点击)杆件直线的连接点
平行 放置平行杆件: 设置完起始节点后,将鼠标指针移到式样杆件上。 一旦鼠标指针平行于型式,平行符号就会出现在新建杆件的末端节点上。
切点 圆弧上的切点 (与 RSTAB 无关)
圆象限 捕捉圆的四等分点 (与 RSTAB 无关)
组件 杆件分段点: 将鼠标指针移到杆件上时,将会在定义的 'n' 分段处捕捉。 该等分点为按数量等分得到的等分点
距离 以绝对或相对距离给出杆件划分的位置: 当将鼠标指针移到杆件上时,在距杆件始端和末端定义的 'd' 距离处进行捕捉。
仅限可捕捉的点 勾选后,仅在可捕捉的位置创建节点
辅助线 两条辅助线相交
背景层 两条线的交点 {% 003429 背景层]]
轴网 建筑栅格轴网 ]]

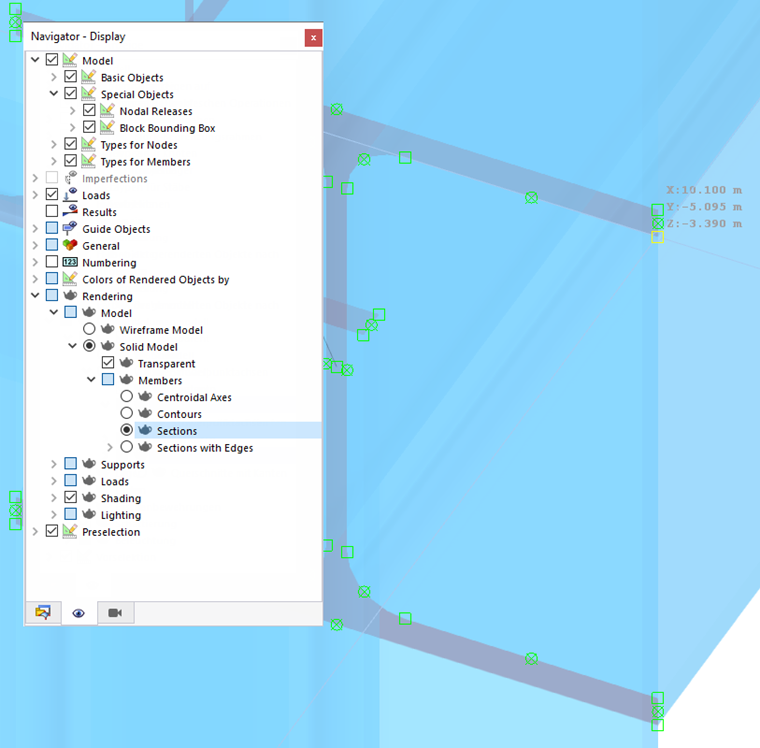

'截面轮廓点'的选项提供了捕捉渲染截面上位置的可能性,例如拐角、边缘或截面边缘上与拐角相关的距离。 捕捉点出现在杆件定义节点附近。

提示

激活'导航器 - 显示'中的渲染选项“截面”或“带边缘的截面”。

CAD 工具栏

在表格下方的 CAD 工具栏中,您可以打开和关闭对象捕捉以及个别捕捉功能。

这些按钮具有以下功能:

捕捉到栅格 关闭 栅格点 打开和关闭
对象捕捉 打开和关闭对象捕捉。
捕捉到节点 捕捉自由节点和线的节点
捕捉到中点和焦点 捕捉到中点和焦点
捕捉到交点 捕捉到交点
捕捉到垂直线 捕捉到垂直点
捕捉到延长 捕捉到延长
捕捉到平行线 捕捉到平行线
捕捉到切线 捕捉到切线
捕捉到象限 捕捉圆形象限(与 RSTAB 无关)
捕捉到划分点 捕捉线的分界点
捕捉到绝对距离 使用绝对距离捕捉到线的位置
相对距离捕捉 捕捉到具有相对距离的线的位置
只捕捉到可捕捉的点 只捕捉到可捕捉的点
捕捉到建筑栅格 捕捉到建筑栅格的交点
捕捉到辅助线 捕捉辅助线的交点
捕捉到背景层 捕捉背景层的交点
