倒角和圆角

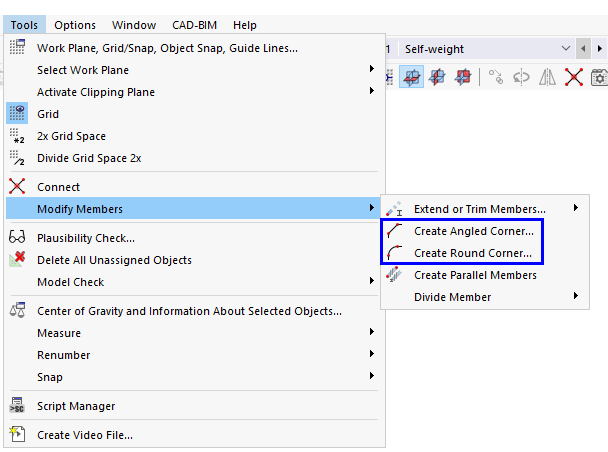

使用模型中的拐角可能会产生弯矩峰值。 RSTAB 中有两种功能，分别是通过倒角边缘或多边形圆角来调整角。 可以在菜单工具→杆件修改。 也可以使用 CAD 工具栏中的 或 按钮（见图 建模工具 ）。

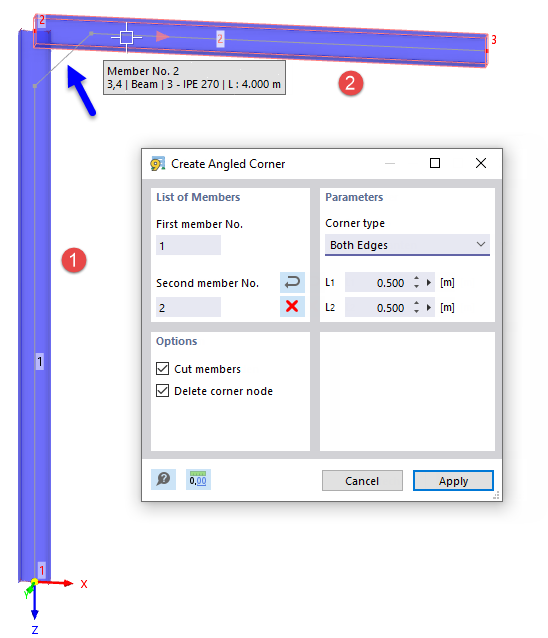

创建倒角

使用创建倒角功能在角区域创建一个新的杆件，在角节点处与边缘相交。

杆件列表

可以在工作窗口中通过鼠标点击或者直接输入杆件编号来选择杆件。 您可以使用 按钮来更改杆件编号的顺序。 使用 按钮删除杆件编号。

参数

“角类型”下拉列表中有两个选项：

• 两侧边缘： 第一个杆件缩短了长度 L₁ ，第二个杆件缩短了长度 L₂ 。
• 边和角： 第_一个杆件被长度 L1 缩短。 它通过夹角 α 与第二个杆件连接。 该角度是相对于坐标系的顺时针方向。

选项

如果勾选'剪切杆件'复选框，则在创建倒角后，拐角区域内原始杆件的突出长度将被删除。

如果选择'删除角节点'选项，则原始交点处的节点也会被删除。

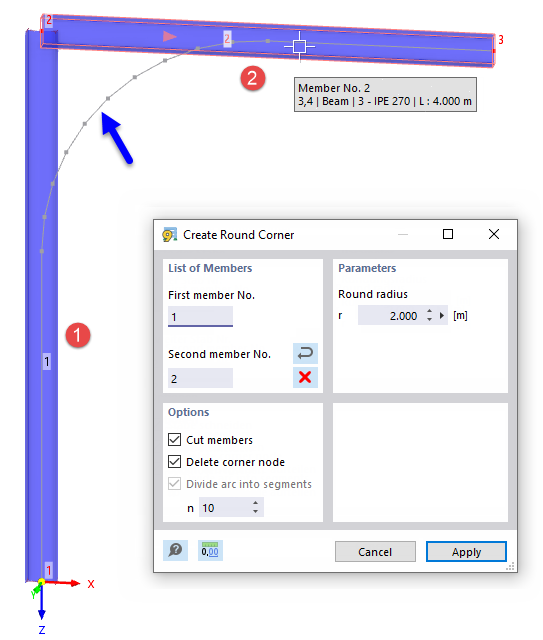

创建圆角

使用创建圆角功能可以在两根杆件的相交处创建一个新的类似多边形的圆弧，并磨圆拐角区域。

杆件列表

可以在工作窗口中通过鼠标点击或者直接输入杆件编号来选择杆件。 您可以使用 按钮来更改杆件编号的顺序。 使用 按钮删除杆件编号。

参数

指定要在杆件之间创建的圆弧的圆角半径 r。

选项

如果勾选'剪切杆件'复选框，则在创建圆角后，拐角区域内原始杆件的突出长度将被删除。

如果选择'删除角节点'选项，则原始交点处的节点也会被删除。

'将圆弧分成段'复选框下方的 n 值控制在创建圆弧时要创建的直线段。
