负荷助手简化了在模型的构件上规范地施加风载荷的任务。
基础

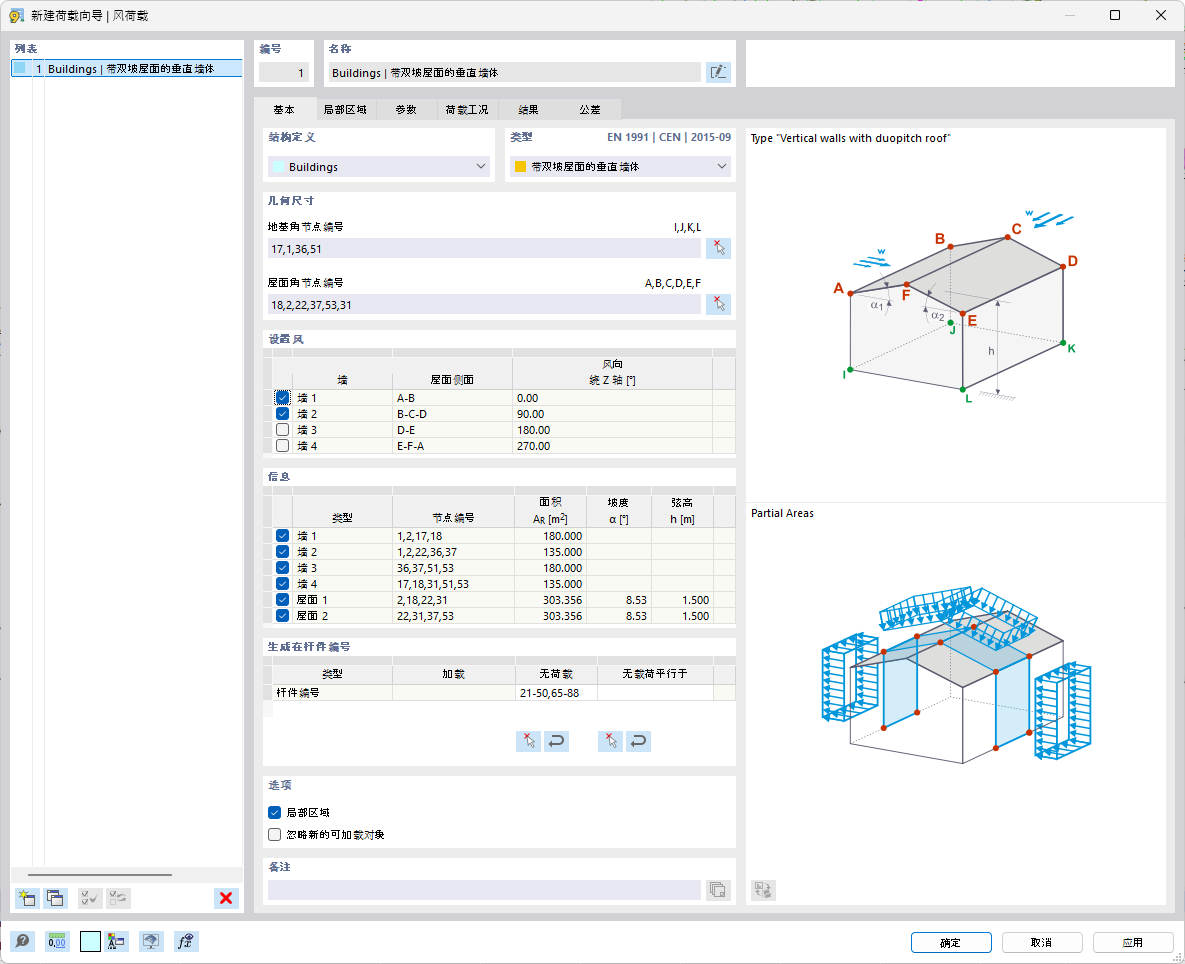

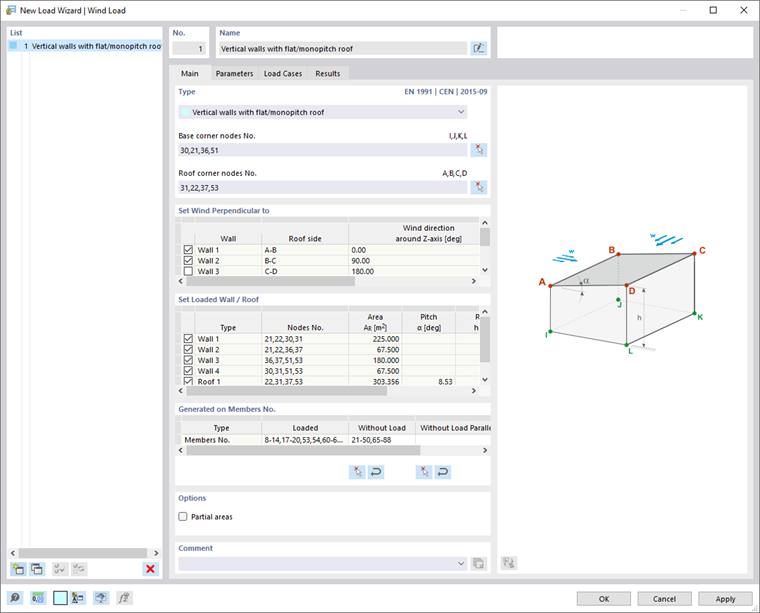

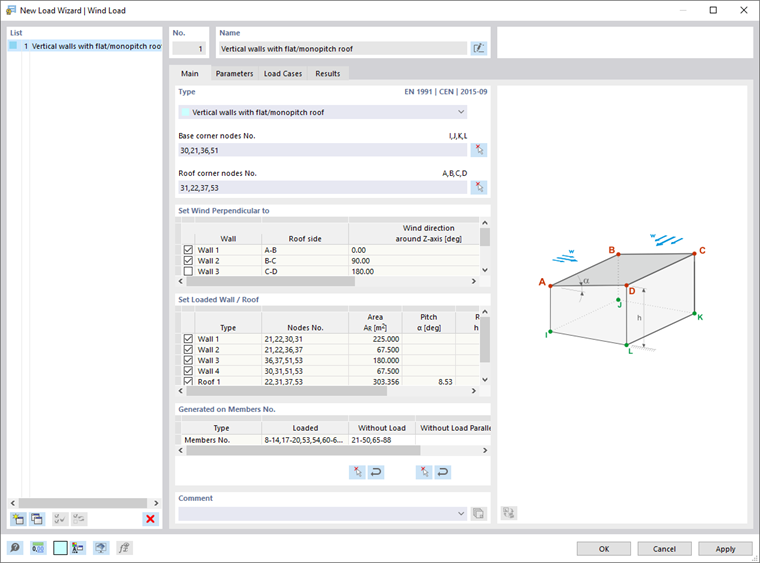

"基础"选项卡管理屋顶的几何参数以及建筑物的参数（如果适用）。
结构定义
确定是要在建筑物的屋顶和墙壁上生成风载荷，还是仅在屋顶上生成。列表中提供了相应的选项可供选择：
- 建筑物
- 独立屋顶
类型
根据结构定义，可在列表中选择以下建筑或屋顶形式：
- 竖直墙壁带平屋顶/单坡屋顶
- 竖直墙壁带双坡屋顶
- 平屋顶/单坡屋顶
- 双坡屋顶
如果要在墙壁和屋顶上生成风载荷，请首先确定建筑物的'基础角节点'。使用按钮
并在工作窗口中依次单击基面上的四个角节点。

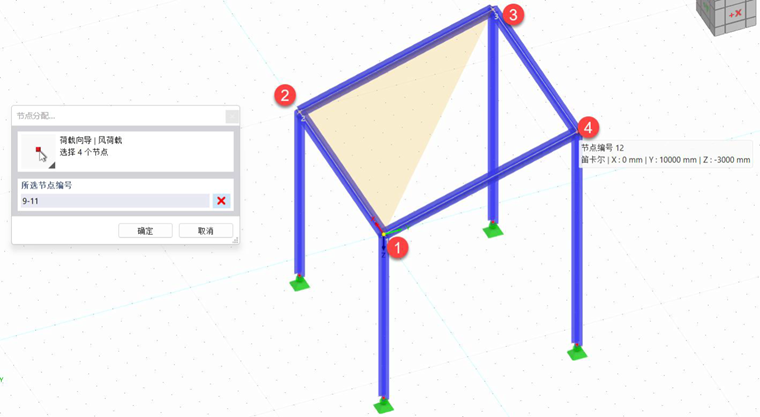

接下来，您需要像在屋顶上施加风载一样，定义屋顶平面的边界，使用按钮
再次选择平面上的四或六个角节点。在有屋顶悬挑的情况下，请选择上墙节点，而非屋顶节点。
风流方向垂直于 / 风流方向
表中列出了四个迎风方向。风向根据图形示意图与屋顶侧面相关联。您可以使用控制框选择要进行载荷生成的方向。
指定负载的墙面 / 指定负载的屋顶
表格提供了墙面或屋顶平面的属性概览。必要时，可以使用控制框排除某些墙面或屋顶侧面不被施加载荷。
在构件编号上生成
此部分指定接收部分风载荷的构件编号。生成风载荷并按下按钮
后，相关条目即可获得。

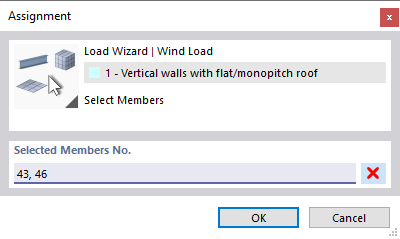

要从载荷转移中排除某些构件，请点击“无载荷”列的字段。然后通过按钮
在工作窗口中选择无载荷的构件，如加劲件或檩条。您还可以指定一个构件样本，其与这些无载荷构件平行。这样就不用逐一选择构件了。
选项
通过选择"局部区域"控制框，您可以仅在建筑外壳的指定区域生成载荷。风载荷仅作用于您在局部区域选项卡中指定的区域内的元素。
局部区域
在“局部区域”选项卡中，您可以定义风载荷作用的屋顶和墙面区域。仅为这些局部区域内的元素生成载荷，其他区域则不受风载。
逐行定义局部区域，通过输入相应的“角节点”。使用表格末尾的两个按钮，您还可以图形化地定义局部区域。
参数
在“参数”选项卡中，您可以定义载荷参数并考虑生成时的特殊边界条件。
定义
如果您在模型参数选项卡的基础设置中采用了在线地图中的地点，默认定义类型为“地图和参数”。风载荷将自动确定。通过按钮
，您也可以在此选项卡中调用风载荷地图。
通过“自定义”定义类型，您可以手动设置风区、地形类别、海拔高度和基础风速的数值。
参数
如果“负荷区”未自动填入，您可以在列表中选择。条目与您在标准 I选项卡中为模型基本信息设定的标准相匹配。
“地形类别”和“海拔高度”通常从模型参数中预设，也可以手动设置。它们影响基础风速的基本值。对于墙面上的风载助手，“结构高度”从模型几何参数中获取，而对于屋顶上的风载，该值需手动设置。
风速
基础风速 vb,0 的基本值从地理数据中预设。如果希望更改值，请勾选“手动定义风速”控制框。
系数
“方向因子”cdir和“季节系数”cseason用于基础风速的计算（参见EN 1991-1-4，4.2）。
风压
根据EN 1991-1-4 (4.10)的“基础风压” qb用于确定阵风风压，该压力包括中短期的速度变化。
载荷分布
当前仅为构件生成梯形载荷，载荷由负载份额组成。
选项
勾选“为新对象锁定”控制框后，风载荷仅作用于“基础”选项卡中定义的当前存在的平面构件。后来在墙壁或屋顶平面中添加的构件将不承受风载荷的一部分。
“考虑构件偏心”选项决定风载荷是否作用在平面内的构件上，不考虑偏心（默认设置）。若激活该控制框，超出平面的构件不会受到风载荷。
通过“考虑截面分布”控制框，您可以决定风载荷是否也作用于因V形定义而生成的倾斜构件（默认设置）。如果勾选该控制框，风载荷将不作用于载平面内截面不规则分布的构件（参见章节 截面 ）。
勾选“考虑内压”控制框后，您可以在额外的类别中为每个迎风方向设定内压系数cpi。这样可以捕捉墙面开口导致的效应。在技术文章根据EN 1991-1-4确定单层建筑的内压系数(cpi)中，您可以找到有关此主题的详细信息。
根据AISC 7进行载荷生成时，您还可以考虑“扭矩”，由风荷在围绕建筑轴线产生的。此额外的扭矩始终集中作用在建筑轴线周围。助手将为正或负方向的扭转生成不同的负荷情况。
负荷情况
“负荷情况”选项卡决定风载荷在哪些负荷情况中被储存。

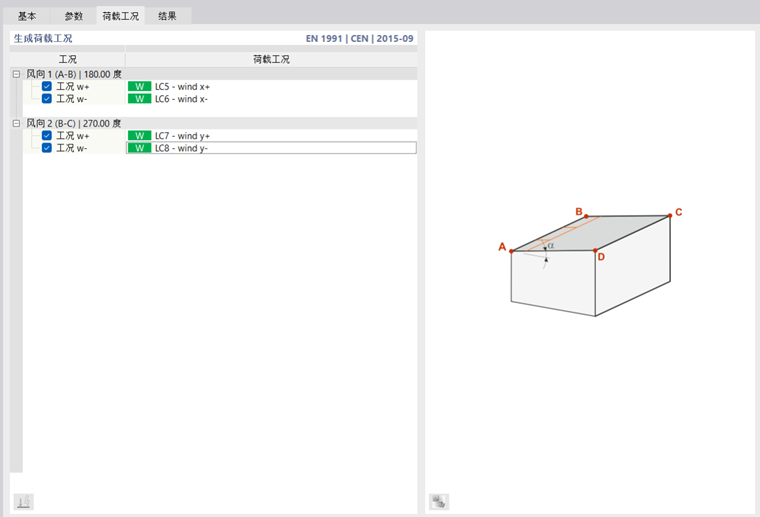

为各风向设定在何种负荷情况下存储风载荷。如EN 1991-1-4表7.3a所述，单坡屋顶需要考虑不同的压力系数。为此，“w+情况”生成压力负载，“w-情况”生成抽吸负荷。您可以通过按钮
创建相应的负荷情况。
结果
在“结果”选项卡中，您可以看到风载荷生成的参数概览。

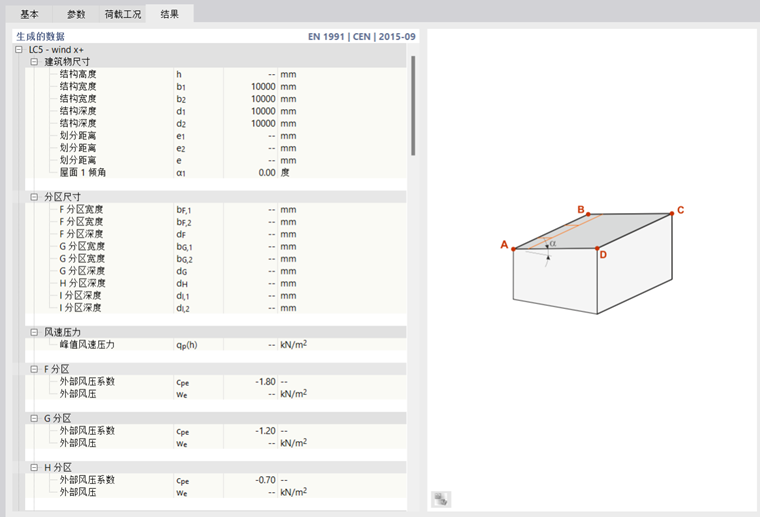

表格中按负荷情况列出了每个区域的“外压系数”cpe和“外风压”we。这样，您可以检查各墙面和屋顶面上的外部风压。
公差
在“公差”选项卡中，您可以影响评估构件和节点属于某个平面或线的标准。参数在构件载荷自平面载荷一章中描述。
