雪荷载

该荷载向导可以按照规范将雪荷载放置在模型的杆件上。

新建荷载向导|风荷载对话框 | 【新建荷载向导|雪荷载】

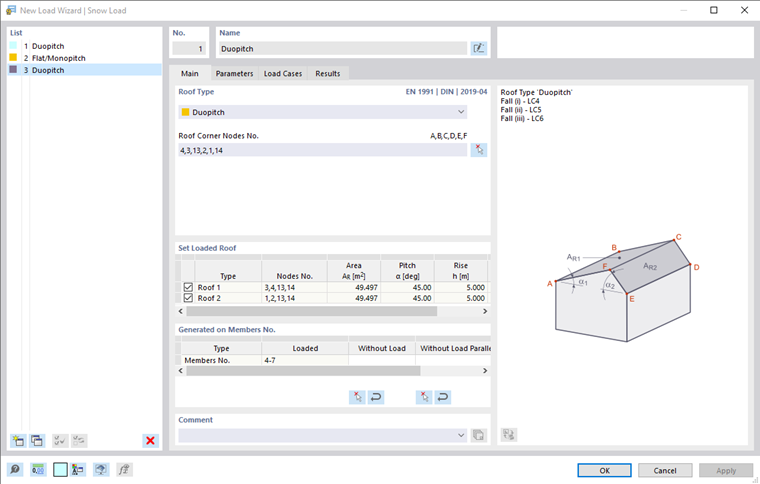

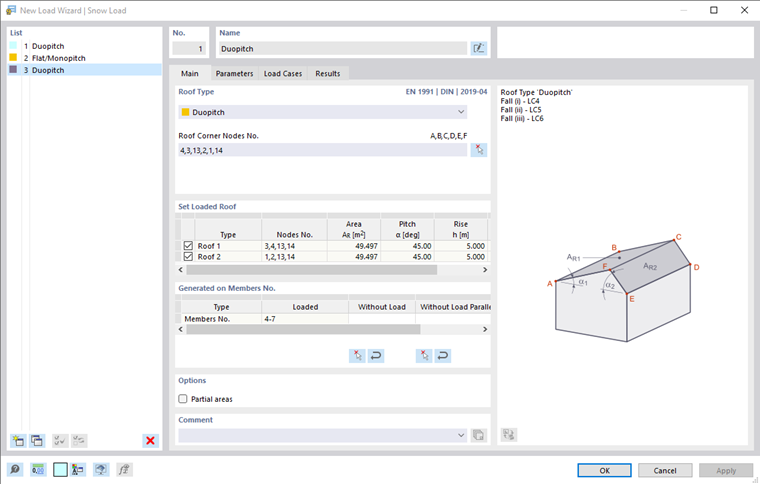

基本

用户可以在【基本】选项卡中管理该荷载向导的各项参数。

屋面类型

程序提供了两种类型的屋面形状供用户选择：

• 平屋面/单坡屋面
• 双坡屋面

用户可以在模型中依次点击各个角点来定义荷载作用区域。 使用 按钮进行定义。

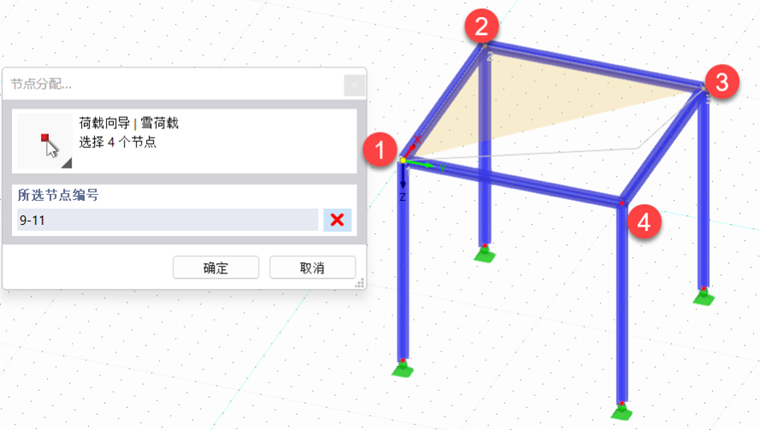

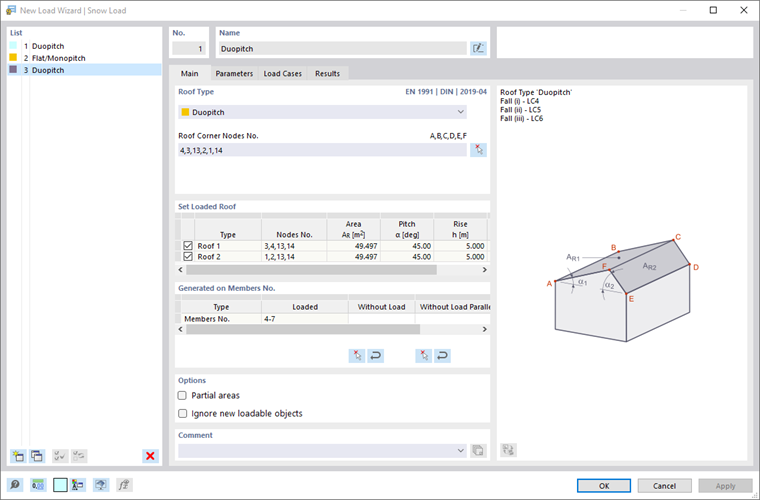

定义雪荷载的作用区域

设置加载的屋面

用户可以在对话框该部分查看雪荷载在屋面的各个区域的情况。 对于双坡屋面，用户可以看到作用区域共有两个。 用户可以通过取消勾选相应的区域，以不考虑该区域的雪荷载。

生成在杆件编号

该截面指定了承受一定比例雪荷载的杆件。 只要使用按钮 从完整的数据生成雪荷载，'荷载'列中的条目就会显示出来。

要从荷载传递中排除某些杆件，请单击列 ' 无荷载 ' 的相应字段。 然后使用 按钮选择无荷载的杆件，例如支撑或檩条。 您也可以指定一个平行于已卸载的杆件的样件。 这样就不需要单独选择杆件。

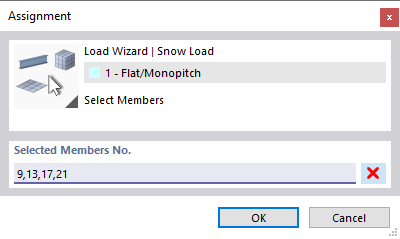

选择不进行导荷的杆件

参数

用户可以在【参数】选项卡中，定义生成风荷载时的各项参数。

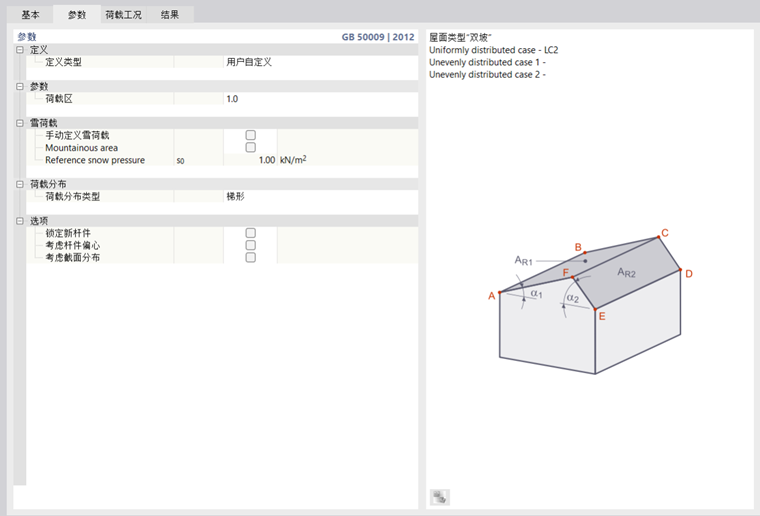

选择生成雪荷载的各项参数

定义

当用户在【模型-基本数据】中定义了模型的地理位置信息，程序会自动填入基本风压、地形类别等各项参数。 程序会自动确定基本雪压。 用户也可在该处使用 按钮定义模型所在地理位置。

如果用户不使用地图定义模型的地理位置，可以手动输入雪荷载分区、高度和基本雪压。

参数

如果'荷载分区'不是自动输入的，用户可以在列表中选择。 根据您在基本数据对话框的标准 I 选项卡中指定的标准调整输入。

'高度'通常由模型参数预设，但也可以手动定义。 它会影响雪荷载的特征值。

雪荷载

结构上的雪荷载特征值 s_k从地理数据中预先设定。 如果未在地图上指模型地理位置，用户可以勾选“手动定义雪荷载”，手动输入基本雪压。

系数

'暴露系数' C_e表示作用在建筑物屋顶上的雪荷载的减少或增加。 EN 1991-1-3 的表 5.1 提供了对不同地形的建议。

使用热系数 C_t ，您可以考虑通过提高热传递率来降低作用在屋顶上的雪荷载。

荷载分布

目前荷载助手导算的杆件荷载为梯形分布的荷载。

选项

使用在该对话框部分中的复选框可以控制是否考虑附加雪荷载，例如屋檐上的'雪挑'或'挡雪板'上的雪荷载。

如果您勾选'锁定新对象'复选框，则雪荷载只作用在在'基础'选项卡中定义的屋面的现有杆件上。 稍后添加到屋顶标高的杆件不会分担任何雪荷载。

选项 "考虑杆件偏心 "控制雪荷载是否作用于平面内的构件而不考虑偏心（默认）。 如果激活该复选框，则不会将荷载施加到可以使用平面外偏移的杆件上。

“考虑截面分布”：用户可以使用该功能控制荷载是否导算到变截面的杆件。 如果激活该复选框，则雪荷载将不会作用在荷载平面中截面分布不均匀的杆件上（见章节 截面 )。

荷载工况

用户可以在【荷载工况】选项卡中指定使用该荷载向导生成的荷载属于哪个荷载工况。

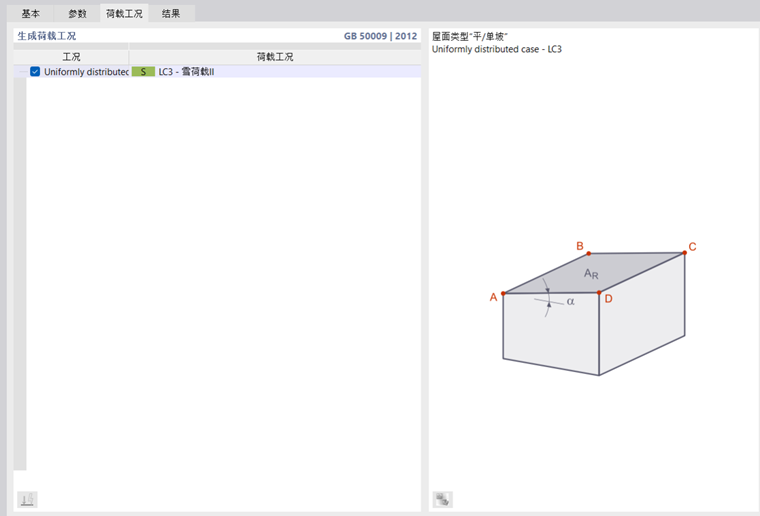

为使用荷载向导生成的荷载指定荷载工况

用户可以在该列表中为施加在屋面各个区域上的雪荷载指定荷载工况。 当在双坡屋顶上施加附加雪荷载或雪荷载的形状系数时，会出现替代荷载工况（见欧标 EN 1991-1-3，图 5.3）。 点击 按钮可以创建相应的荷载工况。

结果输出

用户可以在【结果】选项卡中查看生成的雪荷载的参数概况。

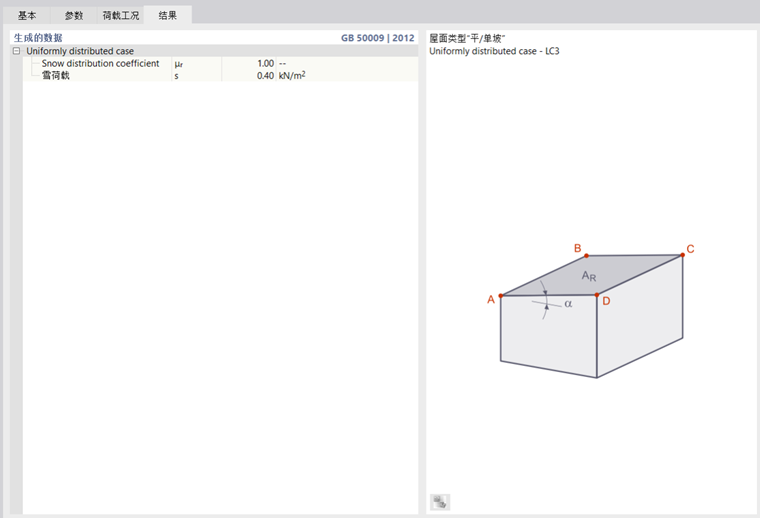

查看生成的雪荷载

在该选项卡中显示了屋面各个区域的体形系数𝜇𝑟和雪荷载标准值𝑠。 对于双坡屋面，用户可以检查每个荷载工况和屋面的每个面。
