拆分杆件

要拆分杆件，请右键单击它。在上下文菜单中选择拆分杆件功能之一。

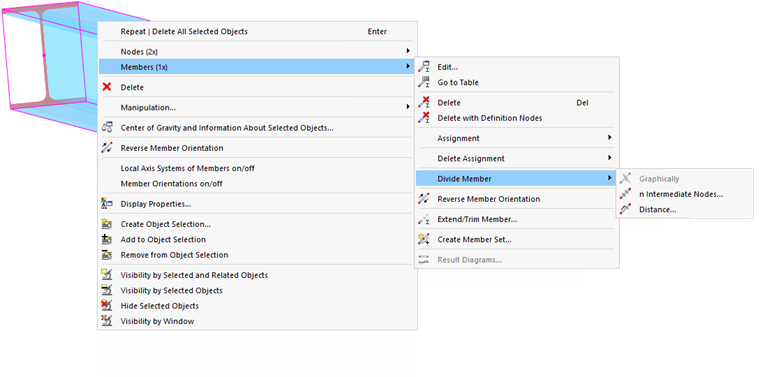

通过右键菜单划分杆件

通过中间节点进行拆分

使用此功能，可以将杆件分为相等的段。

杆件三分之一处被划分

数量

指定用于分割的“中间节点数量”n。正如上图所示，杆件可以通过两个中间节点在其三等分点拆分。

选项

“生成'在杆件上'节点类型而不拆分杆件”复选框默认是禁用的。 这样在拆分杆件时会生成新的杆件。如果选中复选框，杆件将整体保持不变。在这种情况下，通过'在杆件上'类型的中间节点进行分割（参见章节 节点 ）。这样避免了定义杆线的必要性，并简化了对屈曲长度和边界条件的输入。

原始（左），包含分段的结果（中）和没有分段的结果（右）

如果勾选“自定义编号”复选框，您可以在编号选项卡中影响新杆件和节点的编号。

编号

如果在“基本”选项卡中选中了“自定义编号”复选框，将显示“编号”选项卡。

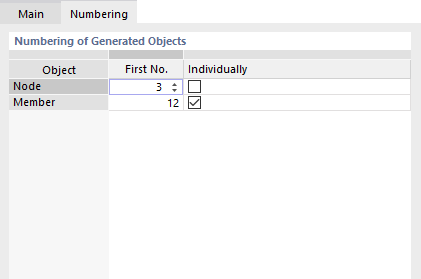

调整生成对象的编号

在“单独”列中勾选，您希望为其指定特定编号的对象。在“1. Nr.”列中，您可以指定新节点或杆件的起始编号。此类别的其他对象将从此编号向上递增编号。

按距离拆分

使用此功能，可以在特定位置拆分杆件。

在杆件始端划分杆件

新节点与杆件起始/结束的距离

指定从起始或结束节点开始将杆件分割的距离。您可以以长度或相对值输入此值。四个输入框是交互的。

如果距离是基于投影长度的，请在“参考长度”部分中指定投影。

参考长度

设置将进行划分的“坐标系”。您可以从列表中选择一个自定义坐标系或使用按钮 新建一个。

分割距离通常是参考杆件的“真实长度”。如果不是这种情况，请选择指定坐标系某轴的“方向投影”或相应的“平面投影”。然后可以在“距离”部分进行相应的分隔说明。

选项

“生成'在杆件上'节点类型而不拆分杆件”复选框控制在拆分杆件时是否生成新对象（见选项部分）。

如果选中“自定义编号”复选框，您可以影响新杆件和节点的编号（参见编号选项卡）。
