导入支座反力

使用该荷载向导可以从另一个模型中导入节点支座的反力，并作为荷载施加。 这样结构模型可以以数字方式耦合起来。 链接模型在模型'对话框的{%|004068 从属模型]]选项卡中进行管理。

模型

在“模型”选项卡中，用户可以选择将支座反力导入到哪个模型中。 在荷载向导中，“源模型”称为'连接模型'。 请注意：

• 当前模型和连接模型必须在同一个目录中被管理 项目 。
• 两个模型必须有不同的 ID （见章节 模型参数 )。
• 没有必要打开连接的模型。
• 连接的模型必须与结果一起保存。 否则，将无法导入支座反力。

在'连接模型'列表中选择“源模型”（见图{%01.#image043304 新建荷载向导124;导入支座反力 ]])。 您也可以在 {%3275 Dlubal 中心]]中进行选择，方法是点击 使用。

对象

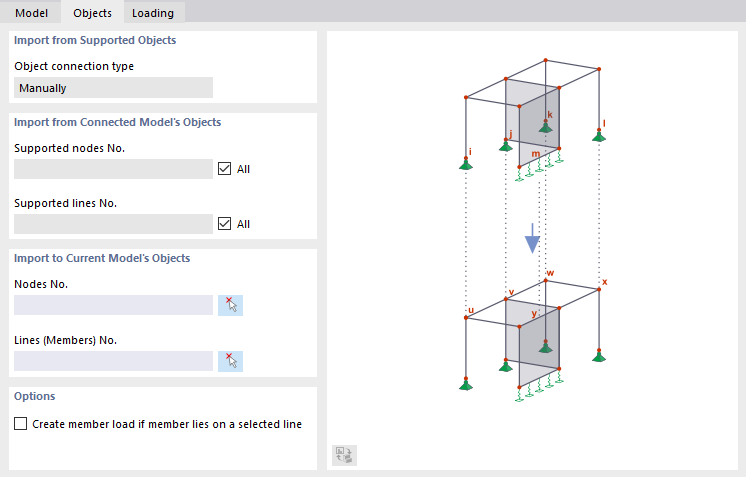

在对象选项卡中，可以将连接模型的支座反力分配给当前模型的节点。

从有支座的对象导入

在当前开发状态下（2023 年 8 月），只有手动连接对象类型可用。 这些对象必须是用户自定义的。

从连接模型的对象中导入

默认包含所有在连接的模型中可用的支座反力的节点。 如果您只想考虑某些节点，请取消选择'全部'复选框。 然后，可以为源模型输入带支座的节点的编号。

导入至当前模型的对象

指定节点的编号，模型的反力作为荷载作用在该节点上。 使用按钮 以在工作窗口中选择对象。

荷载工况/结果组合

荷载选项卡管理着连接模型和当前模型的荷载工况中的荷载分配。

类别

'荷载连接类型'决定了荷载工况如何在两个模型之间进行链接。 该列表包含两个条目：

• 手动： 在对话框的'连接荷载'部分中，您可以定义如何连接连接模型的荷载工况和当前模型的荷载工况（见图{%！#image043333选择连接荷载]]） [SCHOOL.INSTITUTION]
• 自动： 程序通过荷载工况将连接模型的支座反力分配给当前模型的相应荷载工况编号。

连接荷载

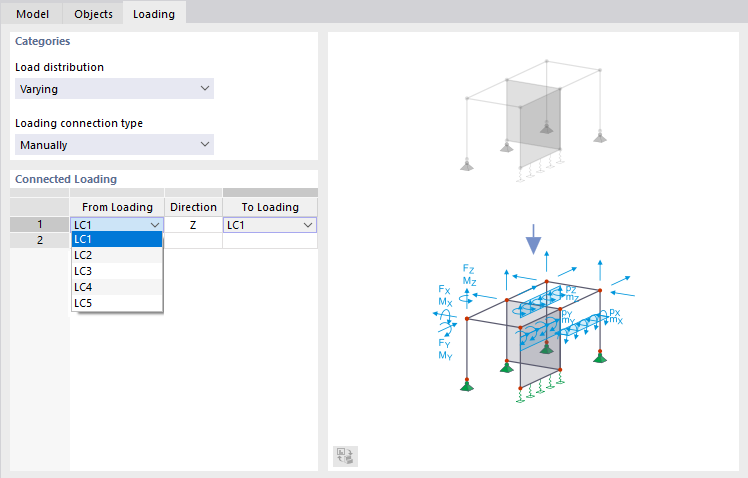

如果选择'手动'加载连接类型，则可以分别指定如何将所连接模型的荷载工况与当前模型的荷载工况相链接： 在'起始荷载'和'荷载结束点'中选择相关的荷载工况编号（见图{%！#image043333选择连接荷载]]）。 这些选项不适用于自动分配。 RSTAB 通过编号将支座反力分配给相应的荷载工况。

在'方向'列表中，用户可以指定支座反力的哪个或多个分量进行导入。 该类型下可以选择力和弯矩。
