您可以将 DXF 文件用作背景图层来输入对象。与将整个模型转换为节点和线进行读取的 DXF 导入不同，背景图层是一种用于建模的图层。
通过 CAD 工具栏中的按钮
，您也可以定义一个新的背景图层。
快速控制。
类别
背景图层必须为 .dxf 格式。通过按钮
在 Windows 对话框中选择文件来设置“文件名”。
确定背景图层所参照的坐标系。您可以在列表中选择一个 用户自定义坐标系，或通过按钮
新建。
“旋转顺序”描述轴旋转时角度的执行顺序。
“插入点”确定背景图层的“包络”上哪个位置放置在 原点处。列表中提供了多种选择：
如果勾选“在预览中选择”复选框，您可以图形化地确定插入点：为此，在“原点”区域中点击右侧按钮
，然后在预览区域中确定插入点。
原点
背景图层的插入点将放置在模型中的“原点”处。输入该点的坐标，或通过左侧按钮
在工作窗口中图形化确定，或通过右侧按钮
在预览区域中确定。
选项
如果要使用“非统一比例”来对图层在空间各方向上进行缩放，请激活该复选框。这样，“比例”区域中的相应输入框将变为可用。
如果不应自动从 DXF 文件中采用“DXF 模板的长度单位”，您可以在列表中选择合适的单位。
比例
在此区域中，您可以缩放背景图层的大小，例如用于修正单位不一致的情况。常规情况是“统一比例”Δ，即在所有方向上均匀缩放。要使用非统一比例，请在“选项”区域中激活相应的复选框。
通过按钮
，您可以在相对输入和绝对输入之间切换。
使用背景图层

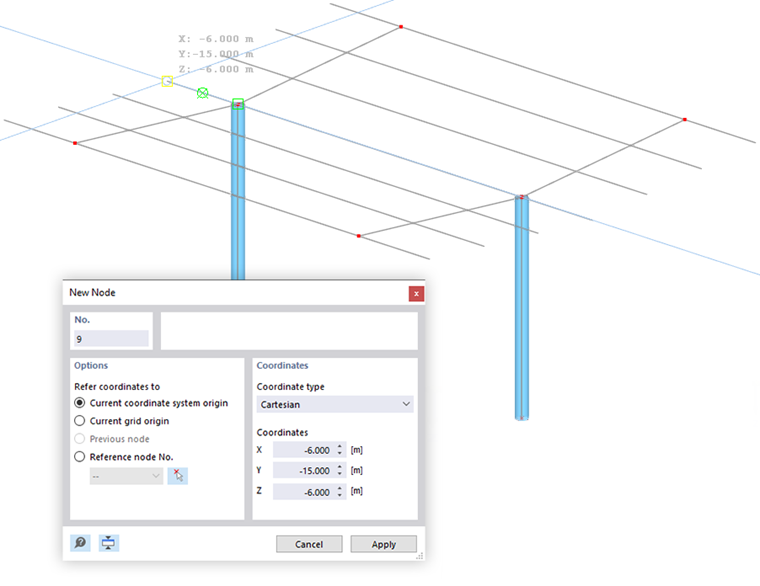

当背景图层为激活状态时，它会以灰色底纹显示。此时，您可以在图层线的交点处设置节点和杆件——前提是背景图层的对象捕捉已启用。
