节点荷载是作用在节点上的力、弯矩或质量。
用户可以在荷载工况下拉菜单中选择在哪种荷载工况下创建自由圆形荷载。
全部
基本选项卡中管理着自由矩形荷载的各项基本参数。
类别
在'荷载类型'列表中提供了以下选项：
- 力： 在面的一个点上施加力。
- 弯矩： 在面的一个点上施加弯矩。
- 分量： 在节点上施加力和弯矩。
- 质量: Die Masse ist die Eigenschaft der Materie für Dynamische Analysen.

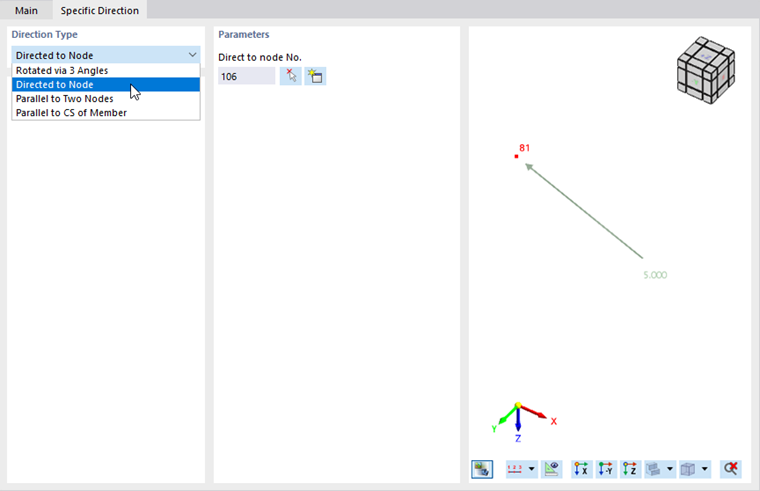

特定方向
用户可以使用该功能不借助参照坐标系定义任意方向的荷载。
用户可以在“方向类型”下拉菜单中选择定义特定方向的类型。 Im Abschnitt 'Parameter' können Sie dann die Last um die Achsen X, Y und Z drehen, auf einen oder zwei Knoten ausrichten oder parallel zu einem Stab anordnen. Wählen Sie die Bezugsobjekte über die Schaltfläche
是编辑按钮。
力的偏心
用户可以在该选项卡中指定节点荷载相对于节点的偏心。
用户可以输入'偏心坐标'。 距离是相对于全局 X、Y 和 Z 方向的。 在用户自定义坐标系中，偏心参照旋转的 X'Y'Z' 轴。
移位显示
在移位显示选项卡中，用户可以进行设置以改进节点荷载的显示。
与 力的偏心 不同，荷载只在图形显示时移位，该设置不影响计算。。 不会产生附加弯矩。 该'移位'参照全局方向。
用户可以修改“尺寸/距离”来调整荷载箭头的显示大小。

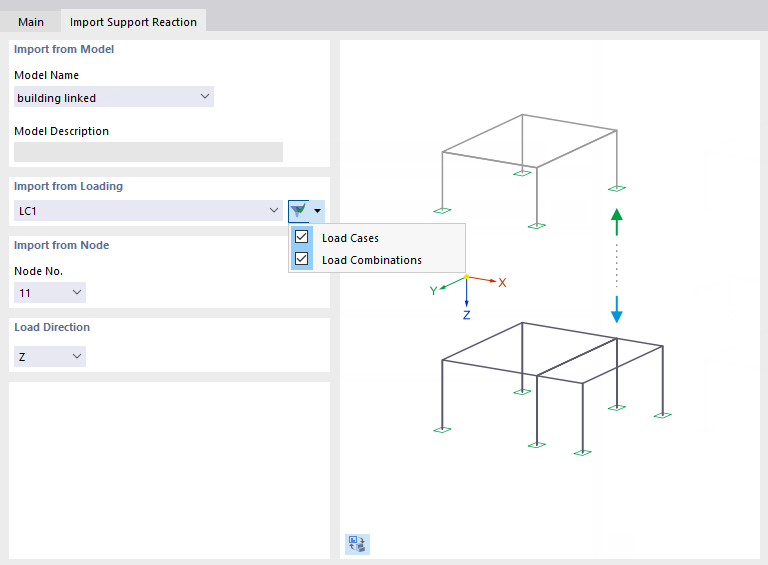

导入支座反力
Das Register Lagerreaktion übernehmen bietet die Möglichkeit, die Lagerkraft oder das Lagermoment eines Knotens aus einem anderen Modell als Last zu importieren. So können Sie beispielsweise 2D-Modelle untersuchen, indem Sie die Lasten stockwerkweise übertragen.
从模型导入
Wählen Sie in der Liste 'Modellname' das Modell aus, von dem Sie eine Lagerreaktion importieren wollen ("Ursprungsmodell"). Dieses Modell muss sich im gleichen Dlubal-Projekt befinden und eine andere Modell-ID haben (siehe Kapitel Modellparameter )RWIND 3。
导入荷载
In der Liste stehen alle Lastfälle und Lastkombinationen zur Auswahl, die im Ursprungsmodell vorliegen. Ergebniskombinationen und Bemessungssituationen sind nicht verfügbar, da keine umhüllenden Lagerreaktionen importiert werden können. 在表格中
können Sie die Einträge filtern (siehe Bild oben).
Es spielt keine Rolle, ob Ergebnisse des Lastfalls oder der Lastkombination im Ursprungsmodell vorliegen. Bei der Berechnung werden die relevanten Ergebnisse automatisch im Hintergrund ermittelt.
导入节点
Wählen Sie in der Liste die Nummer des gelagerten Knotens aus, dessen Lagerkraft oder Lagermoment Sie übernehmen wollen. Ob eine Kraft oder ein Moment importiert wird, können Sie im Register 'Basis' über die Lastart festlegen.
荷载方向
Wählen Sie die globale Achse aus, deren Komponente der Lagerreaktion beim Import berücksichtigt werden soll.
