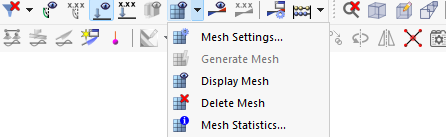

El cuadro de diálogo 'Configuración de la malla' gestiona las configuraciones generales para la generación de la malla FE. Puede acceder a este cuadro de diálogo a través del elemento Configuración de malla en el menú Calcular o el botón de lista
.
General

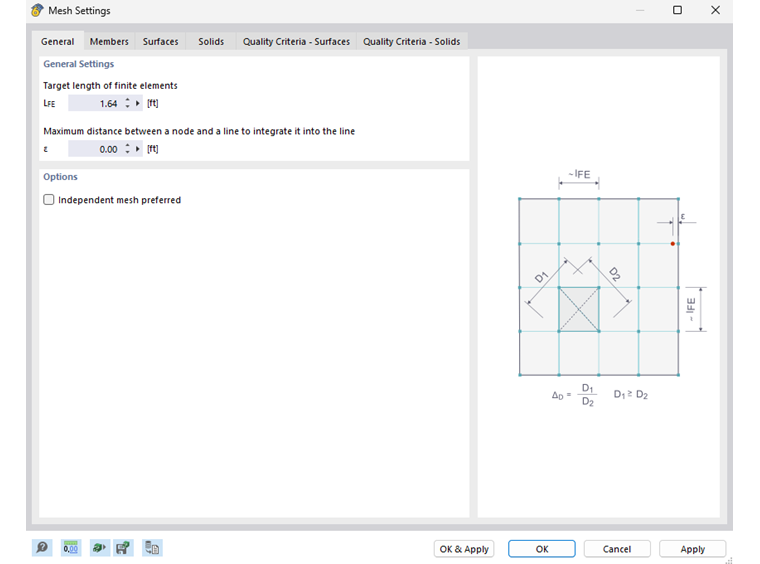

En la pestaña General, puede ajustar el tamaño de malla estándar que RFEM utiliza para la generación de la malla FE.
Configuración general
La 'Longitud deseada de los elementos finitos' controla el tamaño de malla con el que se genera la malla FE. Cuanto más corta sea la longitud FE, más densa será la malla y generalmente más precisos serán los resultados. Sin embargo, también aumenta la cantidad de datos y el tiempo de cálculo, ya que para cada nuevo nodo FE se deben resolver ecuaciones adicionales. Una malla densa también puede acentuar los efectos de singularidad.
Con ciertas condiciones de contorno (por ejemplo, igual número de nodos a corta distancia en los bordes opuestos de las superficies), es posible que el algoritmo de malla ignore la longitud deseada y genere una malla regular en su lugar.
La 'Distancia máxima entre un nodo y una línea' indica la distancia de un nodo a una línea a la que se integrará automáticamente dentro de la línea. Si la distancia del nodo es mayor que este límite, RFEM crea un nuevo nodo FE.
Opciones
El campo de control 'Prefiero malla independiente' permite generar mallas FE específicas para superficies o cuerpos de volumen con objetos integrados. Esto permite, por ejemplo, que en una losa sobre una masa de terreno, el cuerpo de volumen de la masa de terreno se represente con una malla FE más gruesa que la losa. De esta manera, se reduce significativamente el número de elementos finitos.
Barras

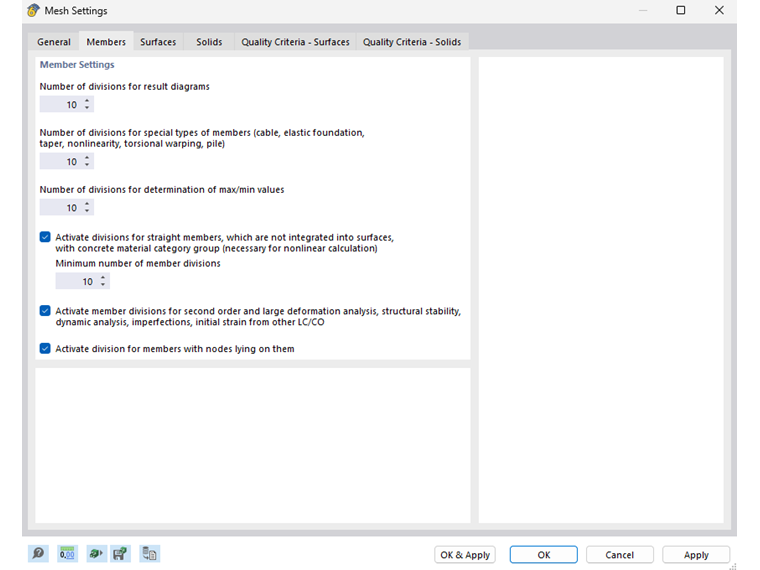

La pestaña Barras controla cómo se genera la malla FE en las barras.
Si es necesario, puede ajustar el 'Número de divisiones' para los diagramas de resultados, para tipos de barras especiales y para la determinación de valores extremos. Aumentar las divisiones logra un perfil de resultados más finos. Sin embargo, en la mayoría de los casos, los ajustes predeterminados son suficientes.
El valor de las 'Divisiones para los diagramas de resultados' influye en el perfil de resultados gráfico de las barras que no tienen una subdivisión adicional de la malla FE, por ejemplo, a través de una densificación de malla FE o una superficie conectada. Con una división de 10, se divide la longitud de la más larga barra del sistema por 10. Con esta longitud de subdivisión del sistema, se determinan para cada barra los diagramas de resultados gráficos en los puntos intermedios.
Las 'Divisiones para barras rectas con la categoría de material Hormigón' influyen en el cálculo no lineal de hormigón armado de barras en estado fisurado. Así, el complemento Diseño de hormigón puede, entre otras cosas, determinar la rigidez (fisurado/no fisurado) en cada elemento finito para la verificación de deformaciones.
La opción 'Activar divisiones de barras para Teoría de tercer orden, estabilidad estructural, análisis dinámico' permite también dividir barras vigas para investigaciones según la Teoría de tercer orden o con respecto a la estabilidad y dinámica a través de nodos intermedios, logrando así una mayor precisión. En este caso, se utiliza el número de divisiones para los 'tipos de barra especiales' (segundo campo de entrada en la parte superior).
Con la opción 'División por los nodos situados en las barras' se generan nodos FE en puntos de las barras donde otras barras se conectan, pero no tienen conexión con la barra.
Superficies
La pestaña Superficies controla cómo se genera la malla FE en las superficies.
Los resultados más precisos se determinan para elementos finitos que se asemejan a un cuadrado. En un cuadrado, la relación de las diagonales D1/D2 = 1. El 'Relación máxima de las diagonales de cuadriláteros FE' es el límite ΔD de esta relación diagonal, con un valor predeterminado de 1.8. Reducir el valor dará lugar a más elementos triangulares. En cambio, un valor demasiado grande generará elementos con ángulos muy agudos o muy obtusos, lo que puede causar problemas numéricos.
Una superficie curva se cubre en la malla FE con elementos planos. El ángulo de inclinación α establece la 'Inclinación máxima de un elemento cuadrangular individual desde el plano'. Este valor describe el ángulo entre las normales de dos elementos (ver imagen Ángulo de inclinación α). Si se excede el ángulo de inclinación permitido, se subdivide en elementos triangulares.
La función 'Densificación de la malla a lo largo de las líneas' para los modelos de superficies del tipo '2D | XY | Placa' todavía está en trabajo.
Con la opción 'Integrar objetos no utilizados en superficies', puede generar nodos FE incluso en objetos que no tienen ninguna función adicional para una superficie (por ejemplo, nodos libres sin apoyo o carga, líneas constructivas en superficies). Esta función está desactivada por defecto, para evitar que objetos no significativos distorsionen la malla FE.
La 'Forma de los elementos finitos' puede influenciarse mediante tres campos de selección:
- Triángulos y cuadriláteros: configuración predeterminada
- Solo triángulos: variante si los cuadriláteros generan una malla muy distorsionada
- Solo cuadriláteros: opción para una mayor precisión de resultados
Tiene más posibilidades de control con los campos de control 'Generar cuadrados iguales, donde sea posible' y 'Triángulos para membranas'.

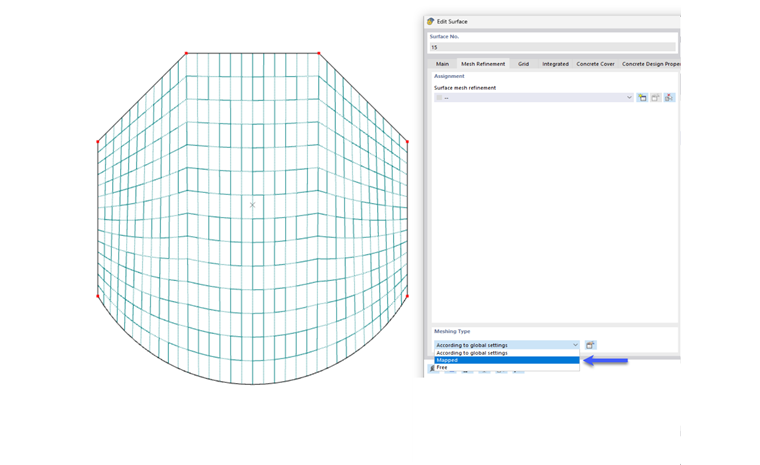

Con la opción 'Malla FE alineada', RFEM intenta adaptar la malla FE a las líneas de contorno de las superficies. Este tipo de generación de malla FE se puede establecer por separado para cada superficie (cuadro de diálogo 'Editar superficie', pestaña 'Densificación de malla').
Una malla alineada se compone exclusivamente de cuadriláteros. Generalmente, una malla alineada proporciona resultados "más precisos". Dado que también se presentan menos incógnitas en el sistema de ecuaciones, se recomienda este procedimiento para la generación de la malla.
Volúmenes

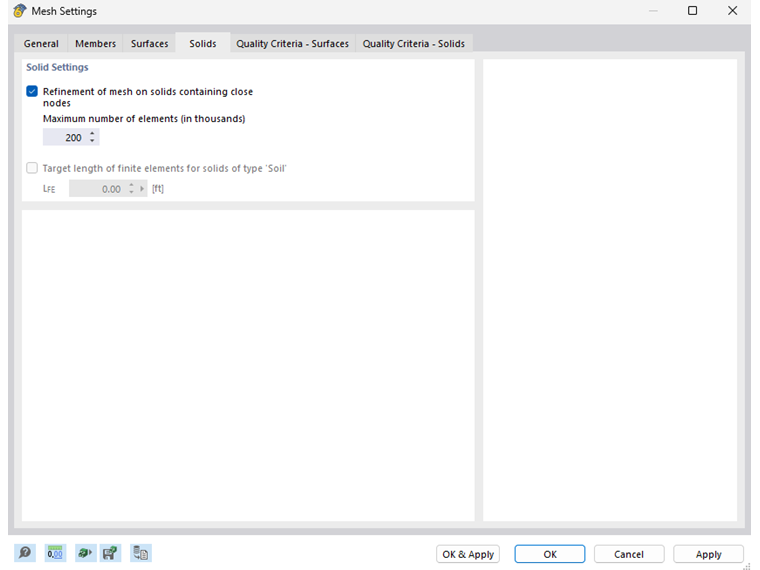

La pestaña Volúmenes controla cómo se genera la malla FE en los volúmenes.
Si activa la 'Densificación de malla en volúmenes con nodos cercanos', RFEM realizará una densificación de malla para volúmenes cuyos nodos están muy próximos entre sí. Así, los nodos se captarán correctamente con la malla FE. La densidad de malla del volumen está determinada por la menor distancia entre los nodos.
El 'Número máximo de elementos' establece el límite superior de los elementos 3D generados.
El campo de control 'Longitud deseada de los elementos finitos para volúmenes del tipo suelo' está habilitado cuando el complemento Análisis geotécnico está activado (licencia requerida). Esto le permite especificar un tamaño de malla estándar específico LFE para masas de suelo y generar mallas de volumen más gruesas sin "densificaciones de malla".
Criterios de calidad - Superficies

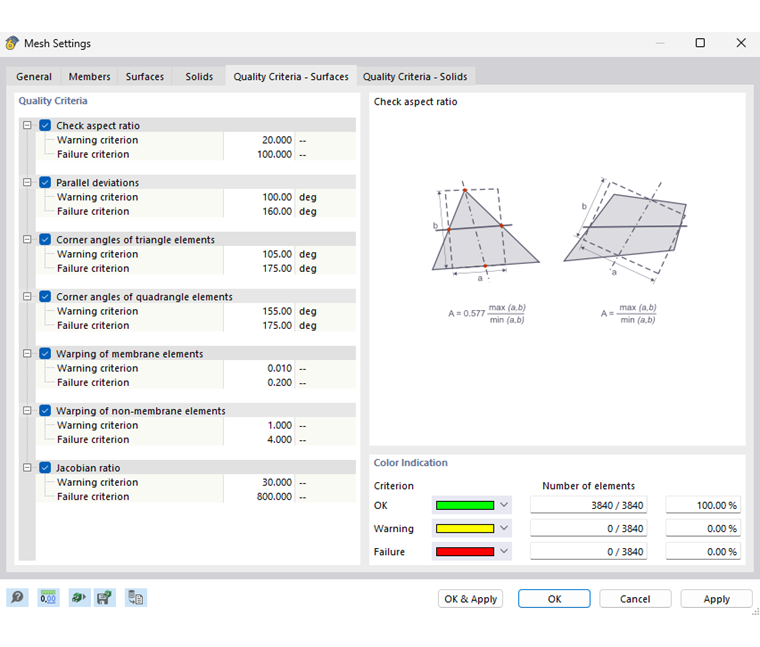

La pestaña Criterios de calidad - Superficies gestiona los criterios de calidad para la generación de elementos 2D.
Criterios de calidad
En esta sección se especifican varios criterios que se verifican después de la generación de la malla FE. Si desactiva un criterio, RFEM no llevará a cabo esa verificación correspondiente.
Puede establecer para cada tipo de control a partir de qué valor se considera un 'Criterio de advertencia' y un 'Criterio de fallo'.
Mostrar colores
Después de la generación de la malla FE, se indica el 'Número de elementos' que cumplen con los criterios de calidad, así como posiblemente aquellos en los que se presenta un problema. Esto le permite evaluar la calidad de la malla FE.

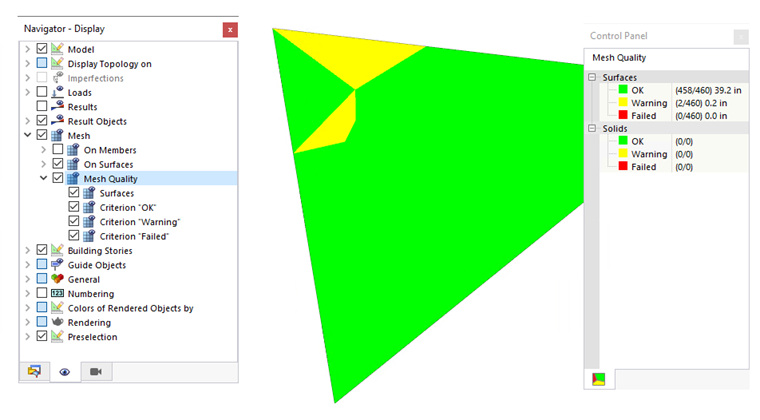

La calidad de la malla FE también puede verificarse en el modelo: active en el 'Navegador - Visualización' la Calidad de la malla en la categoría 'Malla FE'.
Criterios de calidad - Volúmenes

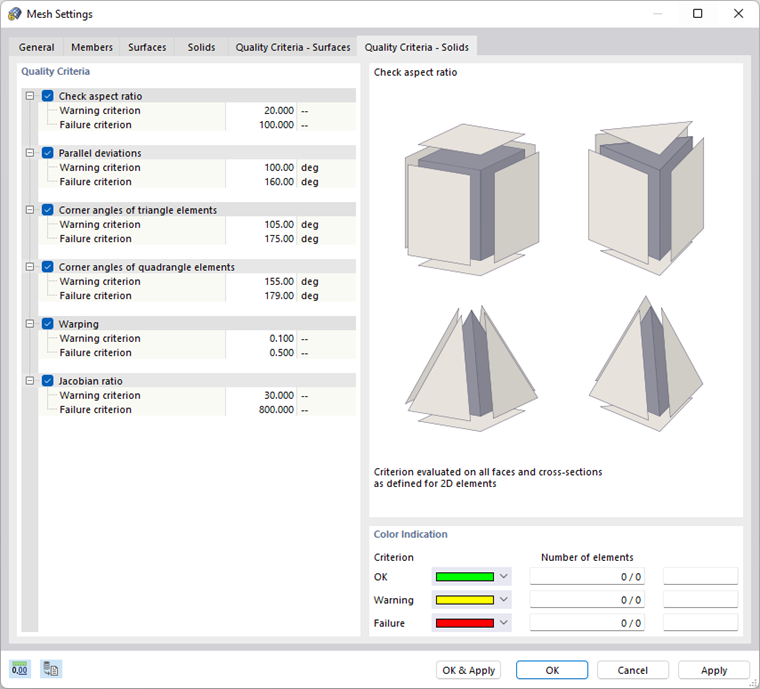

La pestaña Criterios de calidad - Volúmenes gestiona los criterios de calidad para la generación de elementos 3D.
Criterios de calidad
En esta sección se especifican varios criterios que se verifican después de la generación de la malla FE. Si desactiva un criterio, RFEM no llevará a cabo esa verificación correspondiente.
Puede establecer para cada tipo de control a partir de qué valor se considera un 'Criterio de advertencia' y un 'Criterio de fallo'.
Mostrar colores
Después de la generación de la malla FE, se indica el 'Número de elementos' que cumplen con los criterios de calidad, así como posiblemente aquellos en los que se presenta un problema. Esto le permite evaluar la calidad de la malla FE.
Simulación de viento
La pestaña Simulación de viento se muestra cuando en las configuraciones base del modelo se activa el complemento 'Simulación de viento' para la simulación CFD RWIND.
Los parámetros se describen en el capítulo Configuración de malla - Simulación de viento del manual de RWIND.
