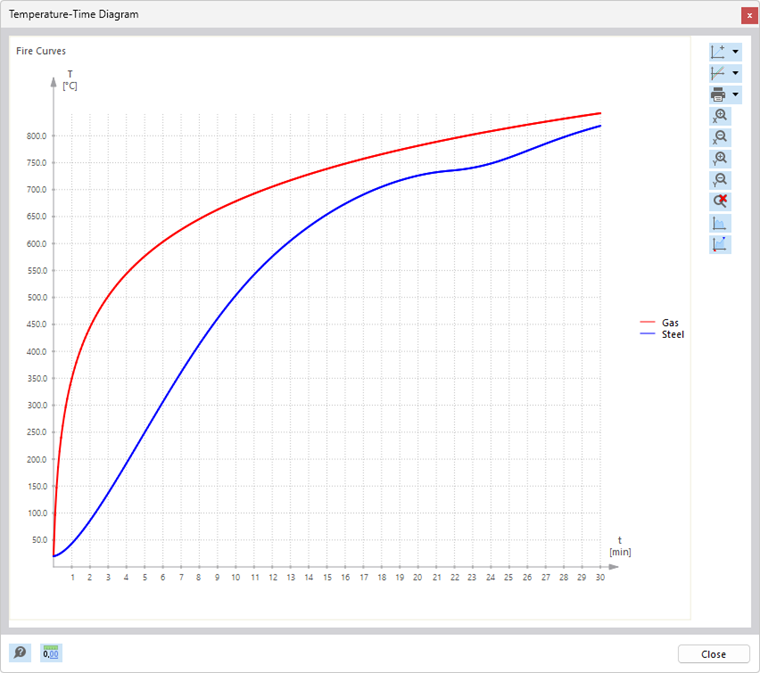

En los informes de protección contra incendios, se puede calcular la temperatura del acero relevante en el momento de la verificación. Los parámetros esenciales junto con las curvas de temperatura aplicadas se regulan en las Configuraciones de protección contra incendios. Después del diseño, se pueden representar los perfiles de temperatura del gas y del acero en el Diagrama de temperatura-tiempo. Para abrir esta ventana, haga clic en el botón
en la barra de herramientas de una tabla para las Utilizaciones en barras o en el diálogo de Detalles de verificación.
Si en la tabla o en los detalles de verificación se selecciona un informe de protección contra incendios, en la ventana 'Diagrama de temperatura-tiempo' se mostrarán las curvas de incendio.
A través del botón de lista
, puede cambiar la ordenada y la abscisa o cambiar de una escala lineal a una logarítmica.
Imprimir diagrama
Con el botón de lista
, puede imprimir el diagrama directamente, guardarlo como PDF o pasarlo al protocolo de impresión. Es importante tener en cuenta que la impresión de este gráfico está disponible únicamente como una instantánea y no se actualizará automáticamente incluso si se realiza un cambio en el modelo.
Cambiar diseño
Si desea cambiar los colores y tamaños de fuente del diagrama, haga clic derecho en la superficie del diagrama. En el menú contextual, que contiene varias opciones para ajustar el diagrama, seleccione el elemento Configuración del diagrama. Puede hacer los cambios en el diálogo 'Propiedades de visualización'.
