11 Outils

11.7.1.4 Générer des solides

Générer des solides

Le chapitre précédent décrit comment les surfaces existantes peuvent être utilisées pour créer des solides ou des coffrages. Si vous souhaitez générer un solide entièrement nouveau, RFEM offre les fonctions dédiées pour la création d'objets 3D. Commencez par créer les surfaces (rectangles avec bords arrondis, semi-cercles, etc.), puis extrudez les surfaces relatives à un point ou un plan.

Extruder une surface relative au plan parallèle

Pour accéder à la fonction correspondante, sélectionnez

  • Insérer → Données de modèle → Solides → Graphiquement → Extruder à inertie variable

ou utilisez le bouton de la liste déroulante correspondant dans la barre de menu.

Figure 11.145 Bouton de liste Extruder - Surface

Le menu contient un grand nombre de surfaces 2D qui peuvent être définies graphiquement puis extrudées parallèles au plan de surface.

Le principe de cette fonctionnalité est similaire à l'entrée graphique des surfaces (voir le Chapitre 4.4). Commencez par définir le matériau et la rigidité dans la boîte de dialogue. Vous pouvez ensuite créer les surfaces dans la fenêtre de travail en cliquant sur les points de définition.

Figure 11.146 Boîte de dialogue Nouvelle surface en anneau pour la définition graphique de surface

Lorsque la zone de base est définie, définissez les paramètres pour la création de solides dans la boîte de dialogue Extruder.

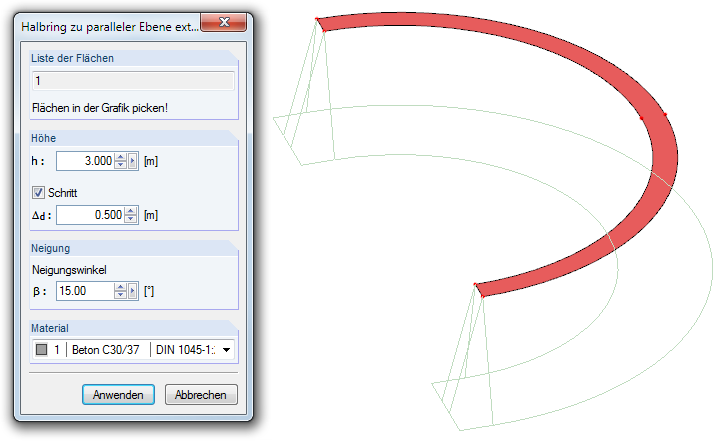

Figure 11.147 Boîte de dialogue Extruder 1/2 de l'anneau effilé avec des surfaces latérales inclinées

La Hauteur h peut être entrée directement dans la boîte de dialogue ou déterminée graphiquement avec la souris. La direction de projection est toujours à angle-droit par rapport au plan de l'aire de base.

L'entrée d'une valeur dans la section Barre à section variable permet de créer une couverture parallèle ou une aire de base avec côtés inclinés. L'angle β décrit l'inclinaison dans la direction de projection.

En outre, le matériau du nouveau solide doit être renseigné.

Extruder la surface relative à un point

Pour accéder à la fonction correspondante, sélectionnez

  • Insérer → Données du modèle → Solides → Graphiquement → Extruder au point.

Le menu contient un grand nombre de formes de surfaces 2D qui peuvent être définies graphiquement puis extrudées relativement à un point.

Le principe est similaire à celui de l'extrusion d'un objet relatif à un plan parallèle (voir ci-dessus). Définissez d'abord graphiquement la zone de base, puis entrez le point de projection d'extrusion dans la boîte de dialogue Extruder. Vous pouvez également le définir graphiquement.

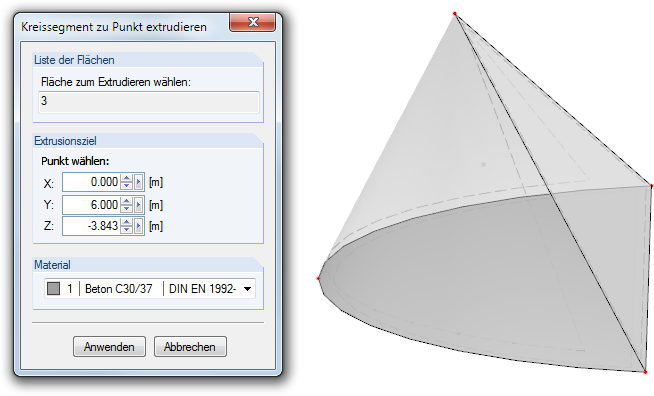

Figure 11.148 Boîte de dialogue Extruder 1/2 de l'anneau au point avec résultat
