Generování tělesa
V předchozí kapitole popisujeme, jak lze k vytváření těles a opláštění využít již existující plochy. Pokud však chcete vytvořit těleso od začátku, můžete použít speciální funkce pro vytváření 3D objektů: Nejdříve vytvořte plochy (obdélník se zaoblením, půlkruh atd.). V druhém kroku se pak tyto plochy vytáhnou do určitého bodu nebo roviny.
Tažení plochy do rovnoběžné roviny
Die Funktion wird aufgerufen über das Menü Einfügen → Modelldaten → Volumen → Grafisch → Zu paralleler Ebene extrudieren oder die entsprechende Listenschaltfläche in der Menüleiste.
Nabídka obsahuje značný počet rovinných ploch různých tvarů, které lze zadat graficky a následně vytáhnout do rovnoběžné roviny.

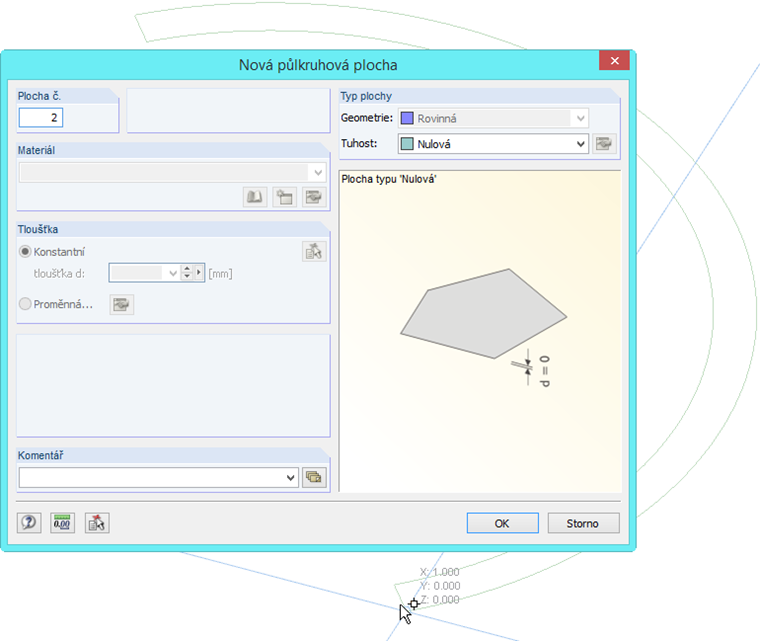

Das Funktionsprinzip entspricht der grafischen Eingabe von Flächen (siehe Kapitel 4.4): nejdříve se otevře dialog, v němž je třeba stanovit materiál a tuhost. Poté můžeme v pracovním okně kliknout na příslušné body, a plochy tak vytvořit.
Sobald die Grundfläche definiert ist, sind die Parameter zur Erzeugung des Volumenkörpers im Dialog Extrudieren festzulegen.
Die Höhe h kann im Dialog direkt eingetragen oder grafisch mit der Maus bestimmt werden. Směr promítání je vždy kolmý na rovinu základní plochy.
Sekce Sklon stěn uživateli umožňuje vytvořit rovnoběžnou krycí, resp. základní desku s nakloněnými bočními plochami. Úhel β udává sklon ke směru průmětu.
Nakonec je třeba uvést materiál nového tělesa.
Vytažení plochy do bodu
Die Funktion wird aufgerufen über das Menü Einfügen → Modelldaten → Volumenkörper → Grafisch → Zu Punkt extrudieren.

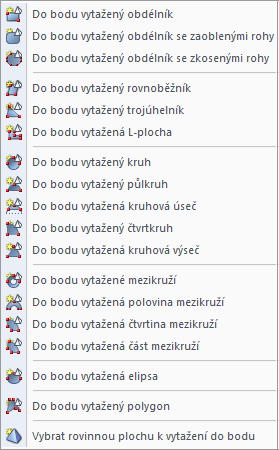

Nabídka obsahuje značný počet rovinných ploch různých tvarů, které lze zadat graficky a následně vytáhnout do určitého bodu.

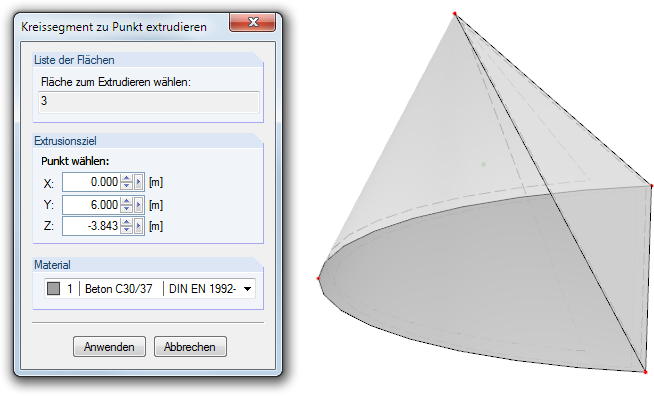

Princip funkčně odpovídá vytažení plochy do rovnoběžné roviny (viz výše): nejdříve zadáme v grafickém okně základní plochu. Im Extrudieren-Dialog kann anschließend der Projektionspunkt der Extrusion eingetragen oder grafisch festgelegt werden.
