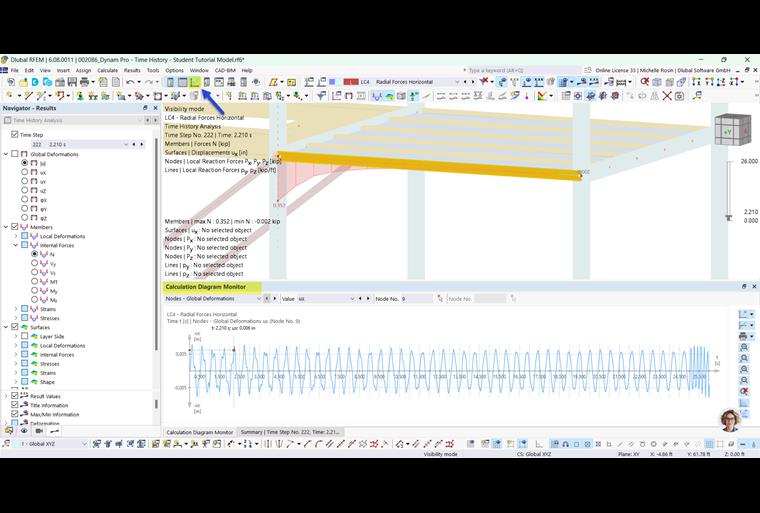

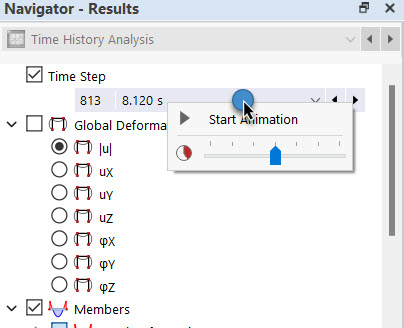

Le moniteur de diagramme de calcul permet de représenter directement les résultats d'un nœud en fonction du temps, sans devoir définir au préalable un ou plusieurs Diagrammes de calcul. Vous pouvez accéder à cette fonction via le bouton
dans la barre d'outils.
Par défaut, le moniteur de diagramme de calcul se trouve en dessous du tableau. Vous pouvez le placer de façon adéquate en saisissant sa barre de titre avec la souris et en le déplaçant. Ensuite, ajustez la taille de la fenêtre.

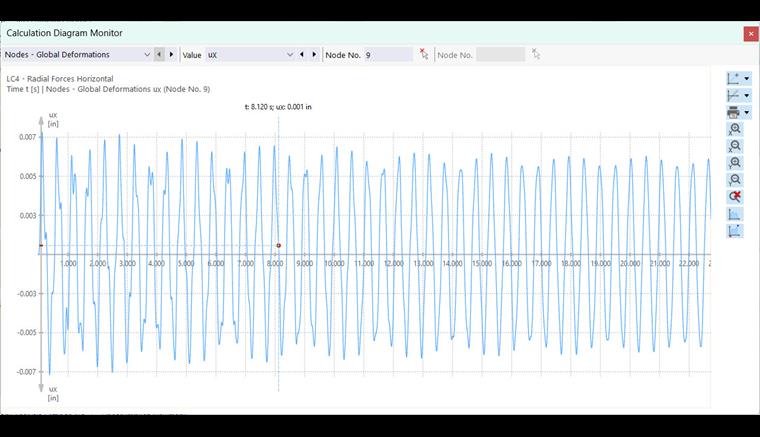

Choisissez le type de résultat dans la première liste à gauche. Définissez ensuite dans la deuxième liste ('Valeur') quels résultats doivent être représentés. Entrez le numéro du nœud pertinent ou déterminez-le graphiquement sur le modèle avec le bouton
.
Avec les boutons sur le bord droit, vous pouvez ajuster la représentation. Les fonctions sont décrites dans le chapitre Réponse spectrale.
