Pour un cas de charge de type « Analyse modale », un autre cas de charge dont les rigidités représentent la situation initiale pour l’analyse dynamique peut être défini. Pour cela, cochez la case Considérer l’état initial et sélectionnez le cas de charge dans la liste.
Le bouton
à droite de la liste permet d’ouvrir la boite de dialogue « Paramètres pour l’état initial » (voir l’image Définir le type d’état initial). Elle vous permet de définir quels types d’état initial sont disponibles (actuellement, « Rigidité seulement »).
La fonction « Considérer l’état initial » est décrite dans le chapitre Cas de charges du manuel de RFEM pour tous les cas de charge.
Exemples

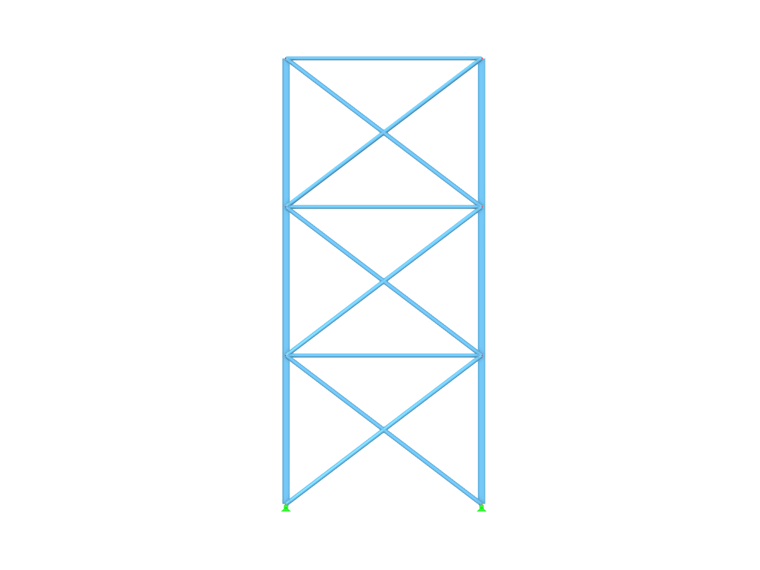

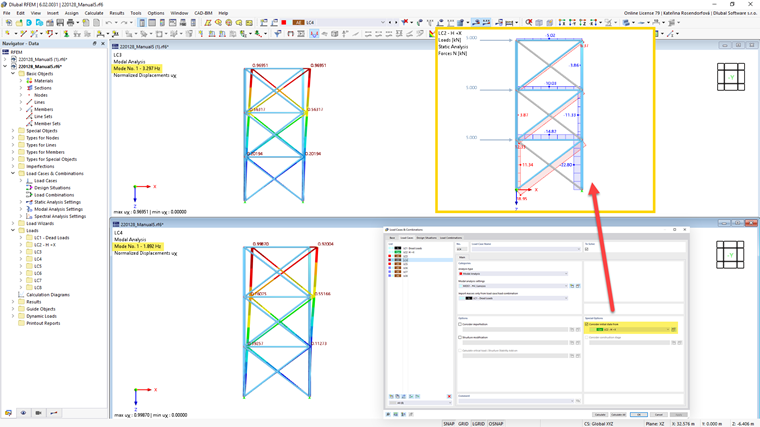

- La considération d’un état initial vous permet de déterminer les rigidités d’un modèle quand des barres de traction échouent. La rigidité de ce cas de charge (du reste du modèle, sans la barre en échec) est appliquée dans l’analyse modale. Le système plus souple a un effet sur les valeurs propres en conséquence.
- Dans le modèle, un appui nodal dont les conditions d’appui sont décrites avec un diagramme aux propriétés non-linéaires. Les constelllations suivantes sont possibles :
- Si Aucun état initial n’est assigné, la rigidité correspond à la définition linéaire.
- Si un état initial est assigné, la rigidité du diagramme au moment de l’état initial est linéarisée.
