Surfaces perméables

Dans RWIND 3 Pro, il est possible d'appliquer la perméabilité à une surface. Une brève théorie sur la perméabilité peut être trouvée au chapitre Permeability. Dans RWIND 3 Pro, la perméabilité est modélisée en utilisant une condition aux limites, une chute de pression prescrite sur des surfaces définies. La chute de pression (gradient de pression) est donnée par l'équation :

@formula001242@

∆ p = - (D μ U + \frac{1}{2} I ρ {|\begin{matrix} U \end{matrix}|}^{2}) \cdot L

Δp[Pa]	Perte de pression
μ[Pa.s]	Viscosité dynamique du fluide
U[m/s]	Vitesse du fluide
D[1/m²]	Coefficient de Darcy
I[1/m]	Coefficient d’inertie
ρ[kg/m³]	Densité du fluide
L[m]	Permeable media length in the flow direction

Perte de charge

où les coefficients D et I sont définis comme :

@formula001244@

I = \frac{C_{F}}{\sqrt{α}}

C_F[-]	Paramètre de Forchheimer
α[m²]	Perméabilité

Coefficient d’inertie

@formula001243@

D = \frac{1}{α}

α[m²]

Perméabilité

Coefficient de Darcy

Dans les modèles de milieux perméables discutés au chapitre Permeability, un terme source est ajouté sur le côté droit des équations N‑S au centre des cellules où la perméabilité doit être résolue. Étant donné que RWIND 3 Pro ne résout que les surfaces perméables (à savoir, des éléments relativement minces), la perméabilité est modélisée à l'aide d'une condition de frontière cyclique (porousBafflePressure) jusqu'à présent, prescrivant le gradient de pression sur les éléments sélectionnés (patch). Pour plus de détails, voir le guide OpenFOAM. C'est un modèle computationnellement simple et des résultats intéressants peuvent être obtenus en un court temps de calcul. Cependant, il a ses limitations, par exemple, l'utilisation du modèle pour une chute de pression élevée peut ne pas conduire à la convergence et des résultats.

Des informations plus spécifiques sur le modèle de perméabilité (porousBafflePressure) peuvent être trouvées dans le manuel OpenFOAM-4.1.

Perméabilité & Zones

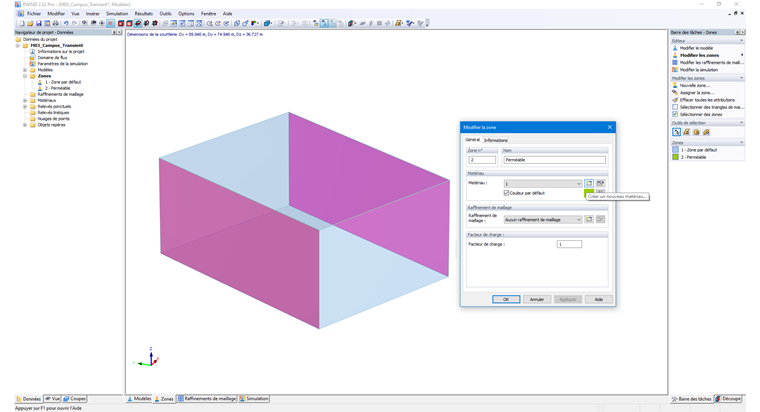

Dans RWIND 3 Pro, la perméabilité est attribuée aux zones sélectionnées en tant que propriété matérielle, voir l'image ci-dessous.

@image035200@

Zones et perméabilité

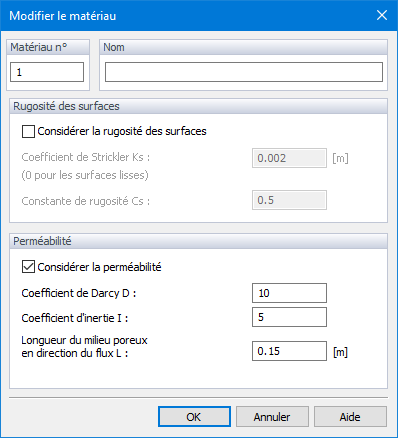

Dans la boîte de dialogue "Modifier la zone", la section "Matériau", cliquez sur "Créer un nouveau matériau..." ou "Modifier le matériau...". Une boîte de dialogue avec les paramètres de perméabilité apparaît.

@image035201@

Modifier le matériau, Perméabilité

Ici, il faut définir les coefficients de perméabilité D, I, et la longueur de la surface perméable (épaisseur) L. Une introduction sur la manière de dériver et d'obtenir ces coefficients a été décrite au chapitre Permeability. Plus d'idées et d'approches pour dériver les coefficients peuvent également être trouvées ici : Calculatrice Darcy-Forchheimer Une façon d'obtenir le coefficient et de modéliser la perméabilité est décrite dans l'article de la base de connaissances sur le site de Dlubal.

KB | Utilisation de la fonction pour les surfaces perméables dans RWIND Pro

Après avoir configuré tous les coefficients et attribué des zones aux surfaces, le modèle avec des surfaces perméables est prêt pour le calcul.

Astuce

Lors de la définition des coefficients D et I, il est important de garder à l'esprit leur interprétation physique. Le coefficient D affecte l'importance des forces de frottement (visqueuses), tandis que le coefficient I affecte l'importance des forces inertielles de la vitesse lorsque l'écoulement traverse la surface perméable.

Important

Le calcul avec la perméabilité de surface ne peut être effectué que sur des modèles simplifiés. La maillage de plastique rétractable assure un maillage géométriquement correct sans aucun volume ouvert. Si la simplification du modèle est désactivée, le maillage volumique généré pourrait être de mauvaise qualité et les résultats peuvent être incorrects. Il est important de souligner ici que le modèle simplifié avec et sans surfaces perméables diffère de manière significative, voir l'image ¨Modèle de maillage avec et sans surface perméable¨, le modèle avec des surfaces perméables dans ce cas forme un modèle de volume ouvert, ce qui conduit ensuite à un maillage volumétrique plus grand que le même modèle sans eux.

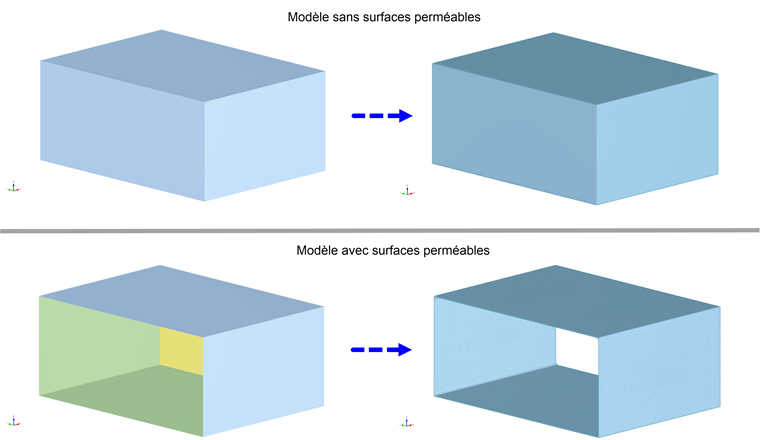

@image036323@

Visualisation montrant deux variantes de maillage de modèle, l’une avec et l’autre sans surface perméable.

Maillage de modèle avec et sans surface perméable

Important

Le modèle de perméabilité actuel (OpenFOAM, porousBafflePressure) est fonctionnel pour des surfaces relativement simples perméables (par exemple, des grilles, des persiennes, des barrières, etc.), c'est-à-dire des formes simples définies par un ensemble de triangles orientés de manière égale. Ainsi, si nous utilisons des surfaces perméables pour tout le bâtiment (par exemple, le modèle "Tour Eiffel" du Project Manager), alors le calcul sera probablement instable, les résultats seront incorrects ou le calcul ne fonctionnera pas du tout.

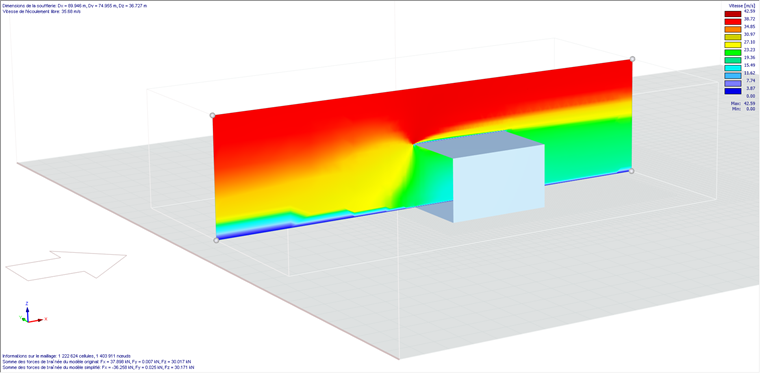

@image035210@

Champ de vitesse, surfaces perméables
