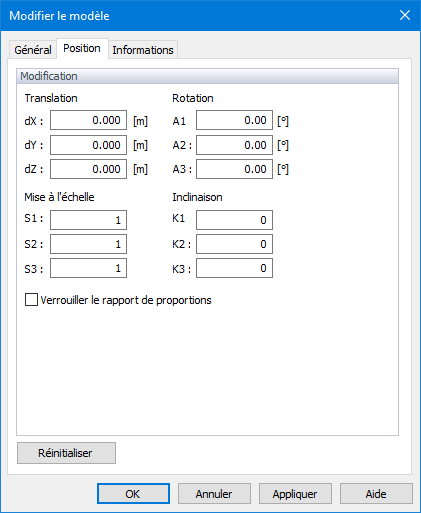

Cet onglet contrôle la « Transformation » du modèle RFEM 6 / RSTAB 9. Les paramètres de « Translation » (déplacement dX, dY, dZ) et de « Rotation » (A1, A2, A3) se réfèrent à l’origine définie dans l’application Dlubal, en tenant compte de la direction du vent du cas de charge pertinent et de la taille de la soufflerie.
Les options de « Mise à l’échelle » vous permettent de changer la taille du modèle dans une ou plusieurs directions. S1 est l’axe dans la direction du vent, S2 est transversal à celui-ci, tandis que S3 représente l’axe vertical. Si vous souhaitez mettre à l’échelle le modèle uniformément dans toutes les directions, sélectionnez l’option « Verrouiller le rapport d’aspect ».
De la même manière, les paramètres de « Déformation » vous permettent de déformer le modèle. K1 est l’axe dans la direction du vent, K2 est transversal à celui-ci, tandis que K3 représente l’axe vertical pour la rotation.
