Molte parti comprendono lamiere inserite, ad esempio una piastra di testa, una costola, una piastra di collegamento ecc. È possibile inserire una lamiera anche come componente separato, per esempio come piastra di testa di una colonna, come rinforzo di una sezione aperta o come una lamiera di nodo a cui collegare un componente con la piastra di collegamento. Nella figura sotto si possono vedere una piastra di testa e una lamiera di nodo.

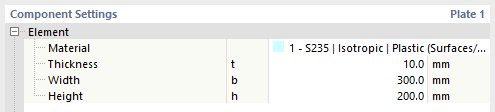

Elemento

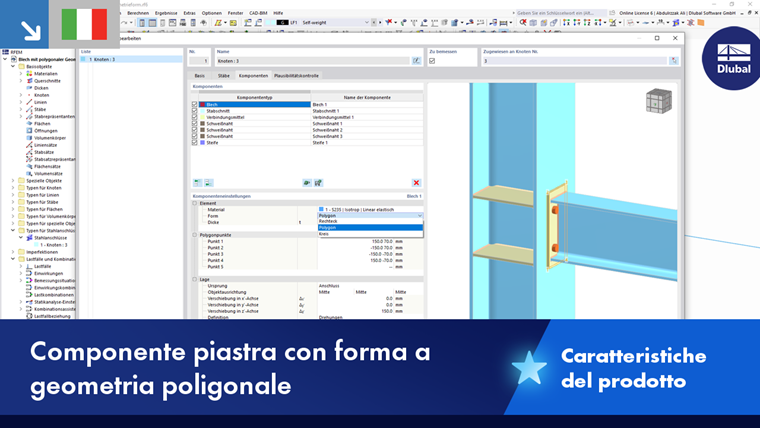

Nella prima categoria delle impostazioni dei componenti, occorre definire le dimensioni della lamiera e il suo materiale. È possibile scegliere tra i materiali esistenti o definire un nuovo materiale. Oltre a una forma rettangolare o rotonda, è disponibile anche la definizione di una forma poligonale. Se si desidera quest'ultima, è possibile specificare i punti di definizione della poligonale nella sezione punti del poligono.

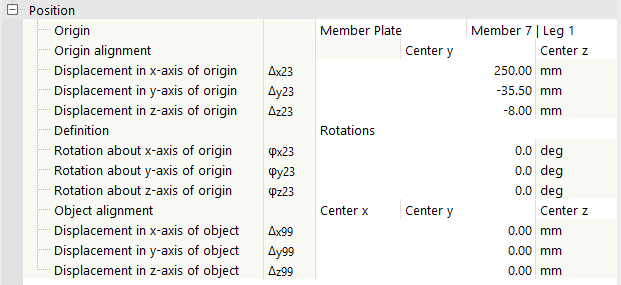

Posizione
Il posizionamento della lamiera nel collegamento è gestito dalla prossima categoria.
Origine
Scegliere il componente origine a cui si riferiscono gli spostamenti e le rotazioni della lamiera.
L'impostazione predefinita è collegamento, ovvero l'origine dell'intero collegamento. È possibile selezionare anche una barra, una piastra di barra, un'altra lamiera, un piano ausiliario o un volume ausiliario come componente di riferimento. Basandosi sul sistema di coordinate di questo componente, è possibile spostare e ruotare la lamiera per adattare la sua disposizione.

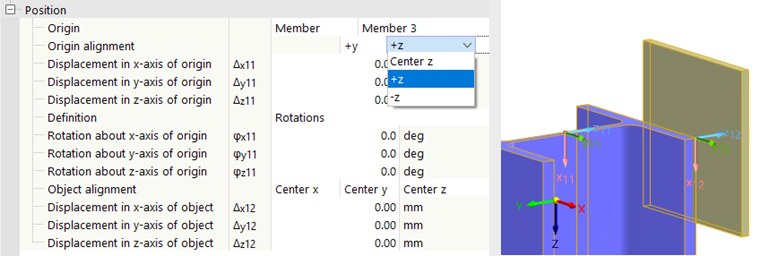

Allineamento all'origine
Questa opzione è disponibile quando è impostato un elemento come origine. Si può selezionare un punto di riferimento dell'elemento al quale la lamiera deve essere fissata.
Ci sono tre elenchi (due per la barra) per le coordinate spaziali rilevanti, ognuno con tre opzioni.
| Centro | Il centro della lamiera è riferito al ‚‘'centro di gravità'‚‘ del componente di riferimento. |
| + | Il centro della lamiera è riferito alla superficie positiva (bordo di delimitazione) del componente di riferimento. |
| - | Il centro della lamiera è riferito alla superficie negativa (bordo di delimitazione) del componente di riferimento. |

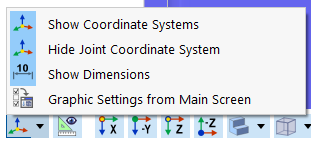

Per verificare le direzioni, attivare gli assi tramite l'opzione
Mostra sistemi di coordinate nell'area grafica. Se il sistema di coordinate del collegamento è irrilevante, può essere nascosto per maggiore chiarezza in questo menu.
Inoltre, la posizione della lamiera può essere ulteriormente regolata tramite spostamenti e rotazioni assolute rispetto all'oggetto di riferimento. Questo avviene mediante le voci appropriate nelle righe sotto l'allineamento relativo all'origine.

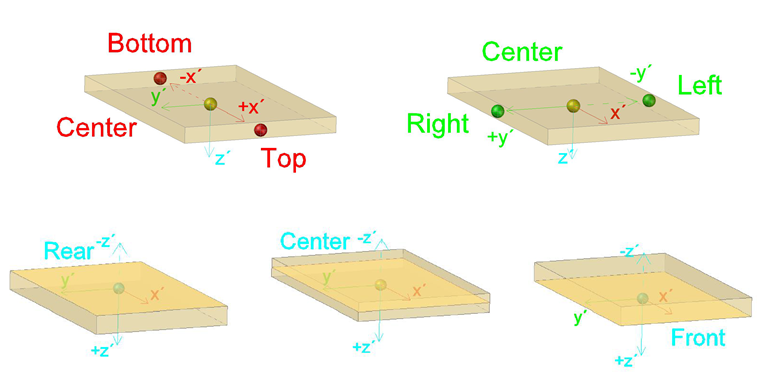

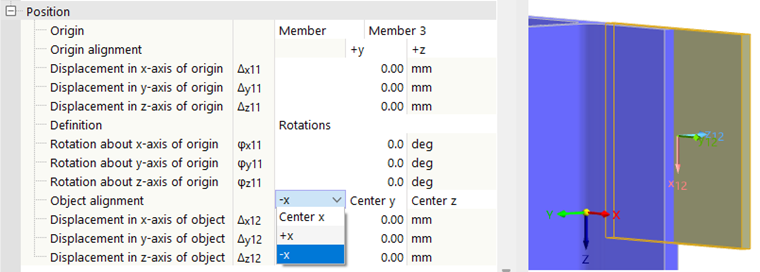

Allineamento oggetto
Qui è possibile selezionare il punto di riferimento della lamiera utilizzato per il collegamento. Non deve essere vincolato al centro di gravità all'origine.
Ci sono nuovamente tre elenchi con tre opzioni ciascuno.
| Centro | La lamiera stessa è allineata sulla sua linea mediana. |
| + | La lamiera stessa è allineata sulla sua superficie positiva (bordo di delimitazione) nella rispettiva direzione delle coordinate. |
| - | La lamiera stessa è allineata sulla sua superficie negativa (bordo di delimitazione) nella rispettiva direzione delle coordinate. |
Tramite le ulteriori opzioni di ingresso, è possibile spostare la lamiera nella sua orientazione ruotata (rispetto all'origine).
