I risultati della progettazione possono essere facilmente valutati in tabelle e grafici del modello e preparati per la documentazione. Inoltre, è possibile visualizzare le formule rilevanti per la progettazione compresi i valori in una finestra separata e quindi controllare in modo specifico i progetti.
È possibile aprire i dettagli della verifica nelle tabelle dei risultati della categoria 'Verifica giunti acciaio' utilizzando una delle seguenti opzioni:
- pulsante
nella barra degli strumenti della tabella - Fare doppio clic in una riga di risultati

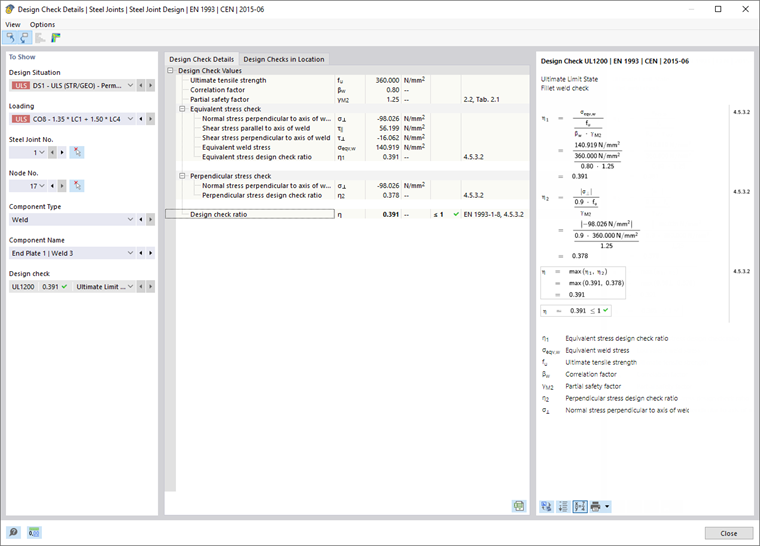

Nella finestra di dialogo 'Dettagli verifica', vengono visualizzate le equazioni di progetto compresi i risultati intermedi del progetto, che si applicano al risultato selezionato nella tabella.
È possibile visualizzare i risultati dettagliati nell'area centrale e le formule di verifica nella colonna di destra.
Visualizzazione
Nella sezione a sinistra, è possibile specificare i parametri della riga della tabella che viene selezionata quando si apre la finestra. In questo modo, si ha il controllo sulla situazione di progetto, sul giunto in acciaio, sul componente determinante e sul criterio di progetto.
Se si desidera controllare i dettagli per una costellazione di casi diversa, è sempre possibile modificare i parametri negli elenchi di selezione: situazione di progetto, carico, giunto acciaio, nodo, tipo di componente, componente, verifica. È anche possibile aprire il giunto in acciaio o un nodo con il pulsante
può anche essere determinato graficamente nella finestra di lavoro.
Dettagli verifica
I principali parametri di input, i valori intermedi e i risultati della verifica sono elencati in una struttura ad albero nell'area principale della scheda Dettagli della verifica. In questo modo, è possibile comprendere i dettagli delle verifiche effettuate.
I valori intermedi possono anche essere controllati nelle di verifica a destra. Quando si fa clic su una riga della categoria "Valori di progetto", la formula di progetto corrispondente viene evidenziata nel telaio.
Verifiche nella posizione
La scheda Verifica in posizione è di secondaria importanza per i risultati della verifica del giunto acciaio.
Formule di verifica

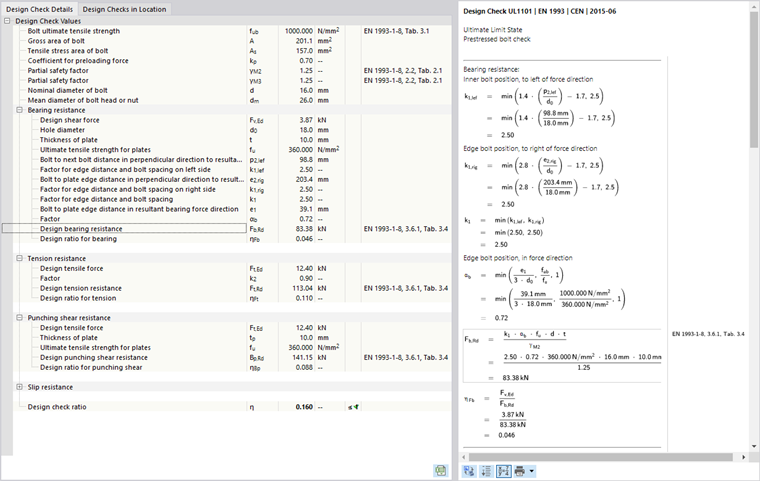

Nella sezione a destra, puoi vedere le formule essenziali per determinare i valori intermedi e il rapporto η del criterio di verifica (vedi immagine Dettagli di verifica e formule di verifica con valori). Quando si fa clic su una formula, la linea corrispondente viene selezionata a sinistra nei dettagli della verifica.
È possibile utilizzare il
sul bordo inferiore, è possibile passare dai simboli della formula ai valori numerici utilizzando il pulsante
rappresenterà una versione breve con l'equazione di progetto.
È possibile utilizzare le formule di verifica anche per la documentazione. Nel pulsante elenco
è possibile selezionare varie opzioni per la stampa delle formule.
Il
Passa dalle formule alla vista del modello In questo modo, è possibile localizzare rapidamente la posizione di progetto nel modello.
Menu "Visualizza" e "Opzioni"
Utilizzare le funzioni del menu per aprire un'altra finestra di dialogo per la valutazione dei risultati o per controllare la vista. In alternativa, è possibile utilizzare i pulsanti corrispondenti. I pulsanti hanno le seguenti funzioni:
| pulsante | Funzione |
|---|---|
|
Sincronizza i dettagli della verifica con gli oggetti selezionati nella tabella |
|
Sincronizza la tabella dei risultati con la selezione dei dettagli della verifica |
|
Mostra o nasconde la scala della relazione colorata nella scheda Verifiche nella posizione |
|
Apre 'Risultati nel giunto acciaio' |
