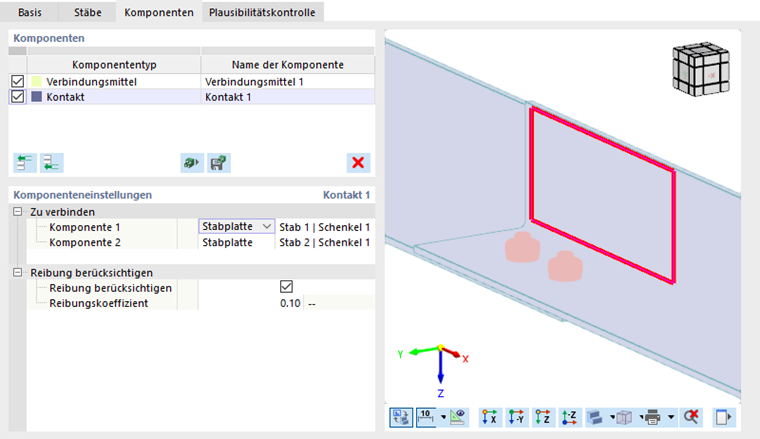

La componente Contatto consente di modellare un contatto a compressione tra due piastre parallele o piastre a barre nel modello. È possibile considerare anche l'attrito tra le superfici.
Da collegare
La prima categoria delle impostazioni della componente gestisce le informazioni sui componenti collegati.

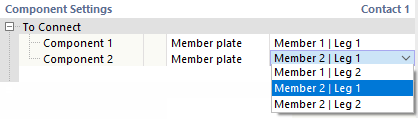

Prima di tutto, specificare il tipo di oggetto da collegare. Sono disponibili due opzioni nell'elenco:
- Piastra: Il contatto esiste tra due (o più) singole piastre.
- Piastra barra: È possibile specificare la parte della sezione trasversale di una barra ("Piastra"), ad esempio la flangia.
Quindi, selezionare la piastra o la piastra barra nell'elenco dell'ultima colonna.
Considerare l'attrito
Se si desidera considerare l'attrito, che è efficace tra i due componenti nella direzione longitudinale, selezionare il campo di controllo. Questo permette di assorbire le forze di taglio attraverso l'attrito. Dipendono dalle forze di compressione presenti. È quindi possibile specificare il coefficiente di attrito. Esso descrive il rapporto tra le tensioni di taglio e di compressione tra i componenti secondo la seguente relazione: τ|| = Coefficiente di attrito ⋅ σz
