Die Bemessungsergebnisse lassen sich gut in den Tabellen und in der Modellgrafik auswerten und für die Dokumentation aufbereiten. Zusätzlich können Sie die bemessungsrelevanten Formeln mitsamt Werten in einem separaten Fenster einsehen und so die Nachweise gezielt überprüfen.
Die Nachweisdetails können Sie in den Ergebnistabellen der Kategorie 'Stahlanschlussbemessung' mit einer der folgenden Möglichkeiten aufrufen:
- Schaltfläche
in der Tabellen-Symbolleiste
- Doppelklick in eine Ergebniszeile

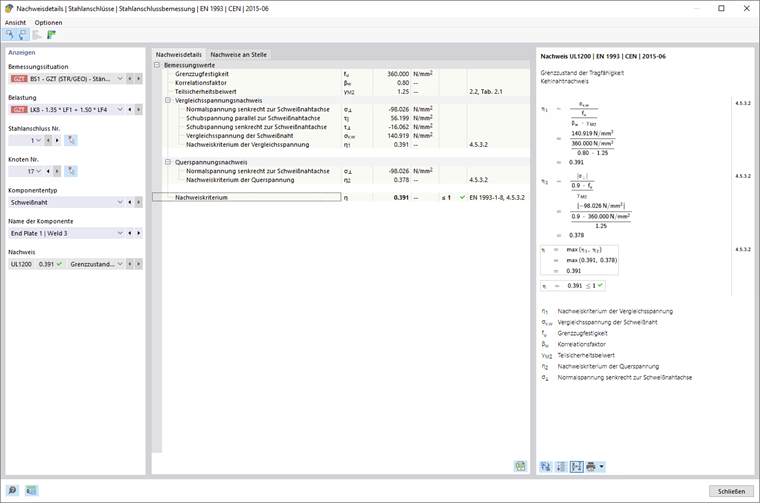

Im Dialog 'Nachweisdetails' werden die Nachweisgleichungen mitsamt Zwischenergebnissen des Nachweises angezeigt, die für das in der Tabelle selektierte Ergebnis gelten.
Im zentralen Bereich sehen Sie die detaillierten Ergebnisse, in der rechten Spalte die Nachweisformeln.
Anzeigen
Im Abschnitt links sind die Parameter der Tabellenzeile eingestellt, die beim Aufruf des Fensters selektiert ist. Sie haben so eine Kontrolle über die Bemessungssituation, den Stahlanschluss, die maßgebende Komponente und das Nachweiskriterium.
Wenn Sie die Details für einen andere Fallkonstellation überprüfen möchten, können Sie in den Auswahllisten die Parameter – Bemessungssituation, Belastung, Stahlanschluss, Knoten, Komponententyp, Komponente, Nachweis – jederzeit anpassen. Den Stahlanschluss oder Knoten können Sie mit der Schaltfläche
auch grafisch im Arbeitsfenster bestimmen.
Nachweisdetails
Im zentralen Bereich sind im Register Nachweisdetails die wesentlichen Eingangsparameter, Zwischenwerte und Bemessungsergebnisse in einer Baumstruktur aufgelistet. So können Sie die durchgeführten Nachweise im Detail nachvollziehen.
Die Zwischenwerte sind auch bei den Nachweisformeln rechts nachprüfbar. Wenn Sie in eine Zeile der Kategorie 'Bemessungswerte' klicken, wird die entsprechende Nachweisformel dort umrandet hervorgehoben.
Nachweise an Stelle
Das Register Nachweise an Stelle ist für die Ergebnisse der Stahlanschlussbemessung von untergeordneter Bedeutung.
Nachweisformeln
Im rechten Abschnitt werden die wesentlichen Formeln zur Ermittlung der Zwischenwerte sowie das Verhältnis η des Nachweiskriteriums angegeben (siehe Bild Nachweisdetails und Nachweisformeln mit Werten). Wenn Sie eine Formel anklicken, wird die entsprechende Zeile links bei den Nachweisdetails selektiert.
Mit der Schaltfläche
am unteren Rand können Sie zwischen Formelzeichen und Zahlenwerten umschalten, mit der Schaltfläche
eine gekürzte Version mit der Nachweisgleichung darstellen.
Die Nachweisformeln lassen sich auch für die Dokumentation verwenden. In der Listenschaltfläche
stehen verschiedene Möglichkeiten zur Auswahl, um die Formeln zu drucken.
Die Schaltfläche
ermöglicht es, zwischen den Formeln und der Modellansicht zu wechseln. So können Sie die Nachweisstelle schnell im Modell lokalisieren.
Menüs 'Ansicht' und 'Optionen'
Über die Menüfunktionen können Sie einen weiteren Dialog für die Ergebnisauswertung aufrufen oder die Ansicht steuern. Alternativ verwenden Sie die entsprechenden Schaltflächen. Sie sind mit folgenden Funktionen belegt:
| Schaltfläche | Funktion |
|---|---|
|
Synchronisiert Nachweisdetails mit selektierten Objekten der Tabelle |
|
Synchronisiert Ergebnistabelle mit Selektion der Nachweisdetails |
|
Blendet farbige Bezugsskala im Register Nachweise an Stelle ein oder aus |
|
Öffnet Fenster 'Ergebnisse im Stahlanschluss' |
