Les résultats de la vérification peuvent être facilement évalués dans des tableaux et des graphiques de modèle, puis préparés pour la documentation. De plus, vous pouvez voir les formules pertinentes pour le calcul avec les valeurs dans une fenêtre séparée et ainsi vérifier spécifiquement les vérifications.

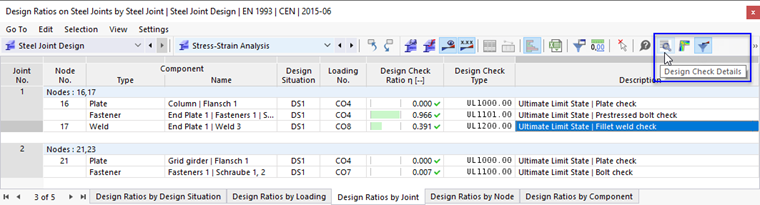

Vous pouvez ouvrir les détails de vérification dans les tableaux de résultats de la catégorie 'Vérification des assemblages acier' à l'aide de l'une des options suivantes :
- Bouton
dans la barre d'outils du tableau - Double-cliquez sur une ligne de résultat

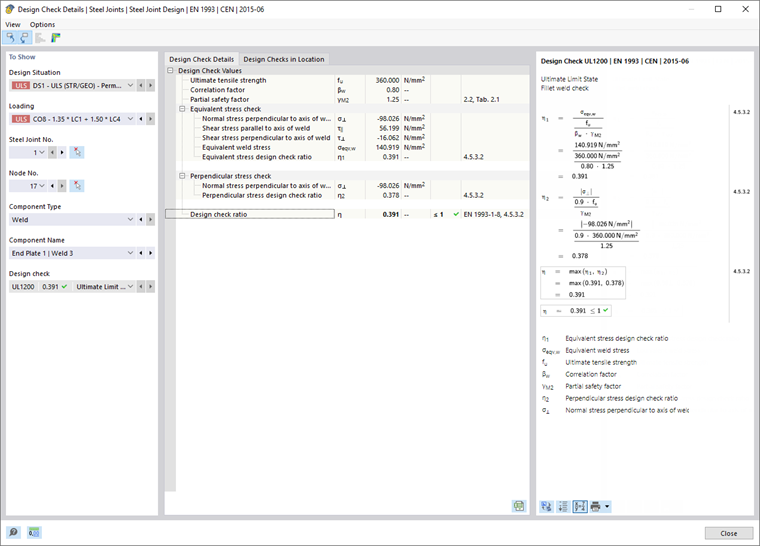

La boîte de dialogue 'Détails de la vérification' affiche les équations de calcul avec les résultats intermédiaires de la vérification qui s'appliquent au résultat sélectionné dans le tableau.
Dans la zone centrale, vous pouvez voir les résultats détaillés et dans la colonne de droite, les formules de vérification.
Afficher
Dans la section de gauche, vous pouvez préciser les paramètres de la ligne du tableau sélectionnée à l'ouverture de la fenêtre. Vous avez ainsi un contrôle sur la situation de projet, l'assemblage acier, le composant déterminant et le critère de vérification.
Si vous souhaitez vérifier les détails d'une configuration de cas différente, vous pouvez toujours ajuster les paramètres dans les listes de sélection - situation de projet, chargement, assemblage acier, nœud, type de composant, composant, vérification. Vous pouvez également ouvrir l'assemblage acier ou un nœud à l'aide du bouton
peuvent également être déterminées graphiquement dans la fenêtre de travail.
Détails de vérification
Les principaux paramètres d'entrée, les valeurs intermédiaires et les résultats de calcul sont listés dans une arborescence dans la zone principale de l' onglet Détails de vérification. Vous pouvez ainsi comprendre les détails des vérifications effectuées.
Les valeurs intermédiaires peuvent également être vérifiées dans les {%}#formula vérification des formules]] à droite. Lorsque vous cliquez sur une ligne de la catégorie « Valeurs de calcul », la formule de calcul correspondante est affichée en surbrillance dans le cadre.
Vérifications par position
L'onglet Vérification en position est secondaire pour les résultats de la vérification des assemblages acier.
Formules de vérification

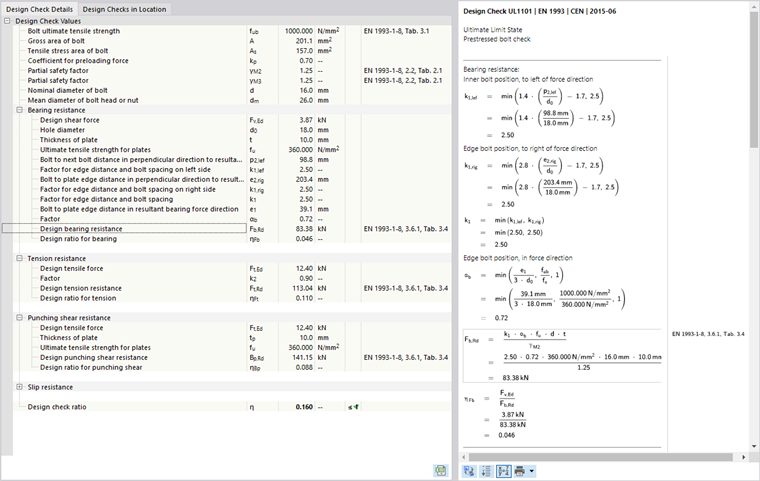

Dans la section de droite, vous pouvez voir les formules essentielles pour déterminer les valeurs intermédiaires ainsi que le ratio η du critère de vérification (voir l'image Détails de vérification et formules de calcul avec les valeurs ). Lorsque vous cliquez sur une formule, la ligne correspondante est sélectionnée à gauche dans les détails de vérification.
Vous pouvez utiliser les
en bas, vous pouvez basculer entre les symboles de formule et les valeurs numériques à l'aide du bouton
représentera une version courte avec l'équation de calcul.
Vous pouvez également utiliser les formules de vérification pour la documentation. Dans le bouton de la liste
vous pouvez sélectionner différentes options pour les formules d'impression.
Les
Basculer entre les formules et la vue du modèle Ainsi, vous pouvez localiser rapidement la position de la vérification dans le modèle.
Menus « Afficher » et « Options »
Utilisez les fonctionnalités du menu pour ouvrir une autre boîte de dialogue pour l'évaluation des résultats ou pour contrôler l'affichage. Vous pouvez également utiliser les boutons correspondants. Les boutons ont les fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Synchronise les détails de calcul avec les objets sélectionnés dans le tableau |
|
Synchronise le tableau de résultats avec la sélection des détails de calcul |
|
Affiche ou masque l'échelle de couleur dans l'onglet Vérification à l'emplacement |
|
Ouvre la boîte de dialogue <$>Résultats dans Assemblages acier' |
