Los resultados del cálculo se pueden evaluar fácilmente en tablas y gráficos del modelo, y se pueden preparar para la documentación. Además, puede ver las fórmulas relevantes para el cálculo, incluidos los valores, en una ventana separada y, por lo tanto, comprobar específicamente los cálculos.
Puede abrir los detalles del cálculo en las tablas de resultados de la categoría 'Cálculo de uniones de acero' utilizando una de las siguientes opciones:
- Botón
en la barra de herramientas de la tabla
- Hacer doble clic en una fila de resultados

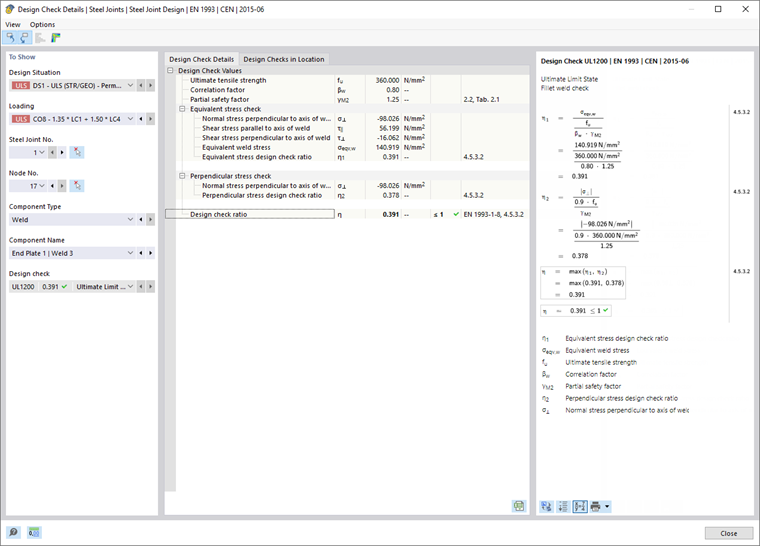

En el cuadro de diálogo 'Detalles de comprobación de cálculo', se muestran las ecuaciones de cálculo, incluidos los resultados intermedios del cálculo, que se aplican al resultado seleccionado en la tabla.
Puede ver los resultados detallados en el área central y las fórmulas de comprobación de diseño en la columna de la derecha.
Visualización
En la sección de la izquierda, puede especificar los parámetros de la fila de la tabla que se selecciona al abrir la ventana. Por lo tanto, tiene control sobre la situación de proyecto, la unión de acero, el componente determinante y el criterio de cálculo.
Si desea comprobar los detalles para una constelación de casos diferente, siempre puede ajustar los parámetros en las listas de selección - situación de proyecto, carga, unión de acero, nudo, tipo de componente, componente, comprobación de diseño. También puede abrir la unión de acero o un nudo con el botón
también se puede determinar gráficamente en la ventana de trabajo.
Detalles de cálculo
Los parámetros de entrada principales, los valores intermedios y los resultados del cálculo se enumeran en una estructura de árbol en el área principal de la pestaña Detalles de comprobación de diseño. De esta manera, puede comprender los detalles de las comprobaciones de diseño realizadas.
Los valores intermedios también se pueden comprobar en las fórmulas de cálculo a la derecha. Al hacer clic en una fila de la categoría "Valores de cálculo", se resalta la fórmula de cálculo correspondiente en el cuadro.
Verificaciones en posición
La pestaña Cálculo en posición tiene una importancia secundaria para los resultados del cálculo de uniones de acero.
Fórmulas de comprobación de cálculo

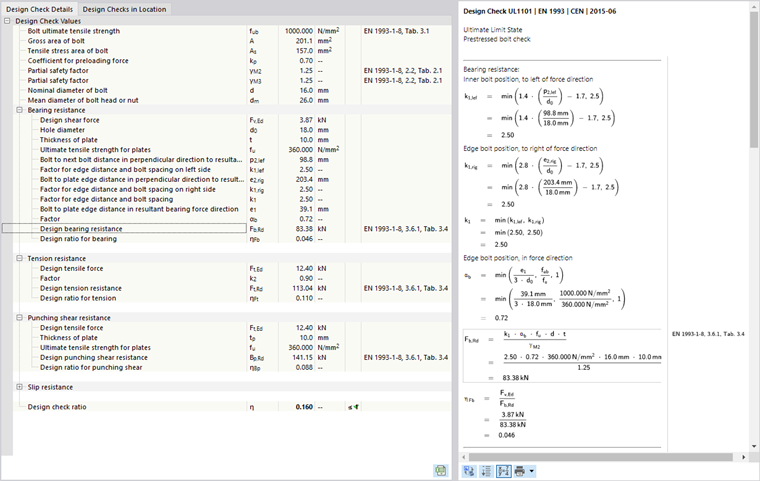

En la sección de la derecha, puede ver las fórmulas esenciales para determinar los valores intermedios, así como la razón η del criterio de cálculo (consulte la imagen Detalles de cálculo y fórmulas de cálculo con valores). Al hacer clic en una fórmula, se selecciona la línea correspondiente a la izquierda en los detalles de la comprobación de diseño.
Puede usar el
en el borde inferior, puede cambiar entre los símbolos de la fórmula y los valores numéricos usando el botón
representará una versión corta con la ecuación de cálculo.
También puede usar las fórmulas de comprobación de diseño para la documentación. En el botón de la lista
puede seleccionar varias opciones para imprimir fórmulas.
El
Cambia entre las fórmulas y la vista del modelo De esta forma, puede localizar rápidamente la posición de cálculo en el modelo.
Menú "Ver" y "Opciones"
Use las funciones del menú para abrir otro cuadro de diálogo para la evaluación de resultados o para controlar la vista. Como alternativa, puede usar los botones correspondientes. Los botones tienen las siguientes funciones:
| Botón | Capacidades |
|---|---|
|
Sincroniza los detalles de la comprobación de diseño con los objetos seleccionados en la tabla |
|
Sincroniza la tabla de resultados con la selección de los detalles de comprobación de diseño |
|
Muestra u oculta la escala de relación de colores en la pestaña Comprobaciones de cálculo en la posición |
|
Abre los 'Resultados en unión de acero' |
