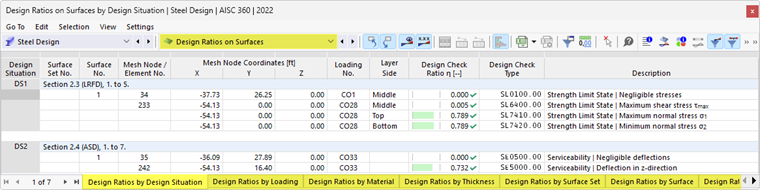

Le tabelle dei risultati della categoria Sfruttamenti su superfici contengono i dati dei risultati delle verifiche condotte con i rispettivi sfruttamenti.
I risultati delle superfici sono ordinati nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà delle superfici (materiali, spessori)
- Oggetti (superfici, punti di rete FE)
Superficie n.
Per ogni criterio di verifica viene indicato il numero della superficie che presenta il maggiore sfruttamento.
Nodo di rete / Elemento n.
Viene indicato il numero del nodo di rete FE per cui è stato determinato lo sfruttamento massimo.
Coordinate del nodo di rete
Nelle tre colonne vengono indicate le coordinate globali X, Y e Z dei nodi di rete FE.
Situazione di progetto
Questa colonna indica i numeri delle situazioni di progetto per cui sono presenti i singoli sfruttamenti.
Carico
Vengono indicati i numeri delle combinazioni di carico o di risultato che sono determinanti per le rispettive verifiche.
Lato dello strato
Le tensioni equivalenti sono esaminate per i seguenti punti della sezione trasversale della superficie:
- Sopra
- Mezzo
- Sotto
Puoi attivare e disattivare gli assi delle superfici tramite l'opzione Sistemi di assi locali delle superfici attiva/disattiva nel menu contestuale delle superfici. In alternativa, utilizza 'Navigatore - Visualizzazione' (Modello → Oggetti base → Superfici → Sistemi di assi delle superfici x, y, z).
Criterio di verifica
In questa colonna sono indicate le condizioni di verifica secondo la norma. Il grado di sfruttamento relativo è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni verifica è designata da un codice con numero. Ad esempio, le verifiche di resistenza secondo Eurocodice sono identificate dal codice 'UL', mentre le verifiche di esercizio dal codice 'SE'. Il tipo di verifica è spiegato nella colonna Descrizione.
Formula di verifica
Questa colonna può essere attivata nel Gestore delle tabelle dei risultati. Essa indica le equazioni della norma secondo cui vengono effettuate le verifiche.
Descrizione
Ogni verifica è spiegata da una breve descrizione con riferimento al capitolo nella norma.
I dettagli della verifica per un determinato sfruttamento possono essere visualizzati tramite il pulsante
o con un doppio clic sulla riga.
Filtrare i risultati
Nel capitolo Sfruttamenti su aste viene descritto come filtrare i risultati in base allo stato limite e allo sfruttamento.
