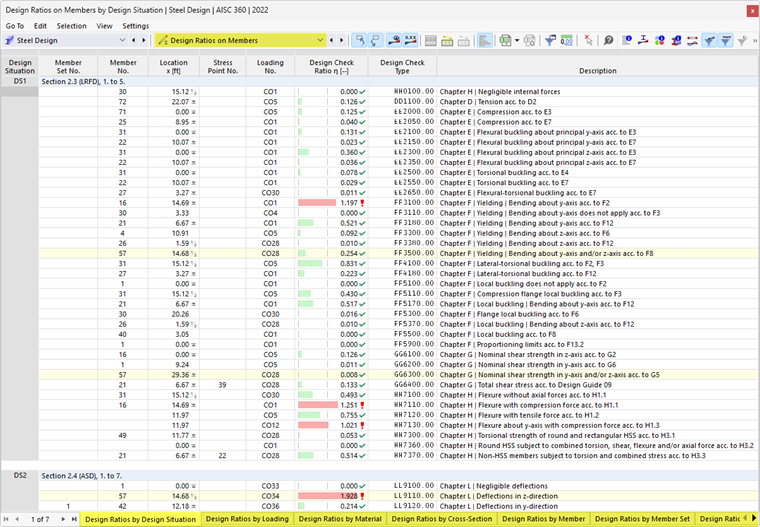

Le tabelle dei risultati della categoria Utilizzi sulle aste contengono i dati dei risultati delle verifiche eseguite con i rispettivi utilizzi.
I risultati delle aste sono ordinati nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà dell'asta (materiali, sezioni)
- Oggetti (set di aste, aste, posizioni asta x)
Set di aste n. / Asta n.
Per ogni criterio di verifica, sono indicati il numero del set di aste (se progettato) e dell'asta che presenta l'utilizzo massimo.
Posizione x
Viene indicata la posizione x nell'asta per la quale è stato determinato l'utilizzo massimo. Le seguenti posizioni x sono rilevanti per l'output tabellare:
- Nodo iniziale e finale
- Punti intermedi dei risultati dell'asta (se definiti)
- Divisione dell'asta secondo le Impostazioni mesh per le aste
- Valori estremi delle forze interne
Punto di tensione n.
La verifica viene eseguita nei cosiddetti punti di tensione della sezione. Questi punti sono definiti dalle distanze dal baricentro, dai momenti statici e dagli spessori delle parti della sezione. Tutti i profili standard della libreria e le sezioni RSECTION sono dotati di punti di tensione nelle posizioni rilevanti per la verifica.
È possibile controllare i punti di tensione nella finestra di dialogo delle informazioni sulla sezione. A tale scopo, fare clic sul pulsante
nella barra degli strumenti della tabella. Nella scheda 'Punti di tensione' della finestra di dialogo delle informazioni, i punti di tensione sono elencati con le loro coordinate e visualizzati sulla sezione (vedere il capitolo Punti di tensione nel manuale di RFEM).
Situazione di progetto
Questa colonna indica i numeri delle situazioni di progetto per le quali sono disponibili i singoli utilizzi.
Carico
Sono indicati i numeri delle combinazioni di carico o di risultato che sono determinanti per le rispettive verifiche.
Criterio di verifica
In questa colonna sono specificate le condizioni di verifica secondo la Norma. Il grado di utilizzo è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni verifica è designata da un codice con un numero. Ad esempio, le verifiche della sezione secondo l'Eurocodice hanno il codice 'SP', le verifiche di stabilità il codice 'ST' e le verifiche dello stato limite di esercizio il codice 'SE'. Il tipo di verifica è descritto nella colonna Descrizione.
Formula di verifica
È possibile attivare questa colonna nel Gestore tabelle dei risultati. Fornisce le equazioni della norma in base alle quali vengono eseguite le verifiche.
Descrizione
Ogni verifica è illustrata da una breve descrizione con riferimento al capitolo della norma.
È possibile visualizzare i Dettagli di verifica per un determinato utilizzo tramite il pulsante
o facendo doppio clic sulla riga.
Filtrare i risultati per stato limite
Se si desidera visualizzare nella tabella solo i risultati per determinati stati limite o tipi di verifica, impostare i filtri corrispondenti nel Gestore tabelle dei risultati. Ad esempio, è possibile visualizzare solo i risultati per le verifiche di stabilità disattivando tutte le 'Righe' tranne Stabilità.
Anche i pulsanti nella barra degli strumenti della tabella offrono la possibilità di mostrare o nascondere rapidamente i risultati di determinati stati limite. Sono accessibili quando sono disponibili verifiche per gli stati limite corrispondenti.
|
Mostra o nasconde i risultati per lo stato limite di capacità massima |
|
Mostra o nasconde i risultati per lo stato limite di esercizio |
|
Mostra o nasconde i risultati per le verifiche di resistenza al fuoco |
|
Mostra o nasconde i risultati per le verifiche sismiche |
Filtrare i risultati per utilizzo
L'elenco a destra nella barra degli strumenti della tabella offre la possibilità di filtrare le tabelle in base ai gradi di utilizzo. Con l'opzione Max, per ogni oggetto viene visualizzata solo la verifica determinante.

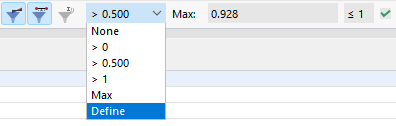

È anche possibile utilizzare un criterio di filtro definito dall'utente. A tale scopo, utilizzare l'opzione Definisci nell'elenco. Si apre la finestra di dialogo Gestore tabelle dei risultati con la scheda Criteri - Valori. Definire la condizione, ad esempio per visualizzare solo gli utilizzi superiori a un determinato valore.
Il capitolo Filtrare le tabelle dei risultati del manuale di RFEM descrive come definire le condizioni per i valori della tabella.
Ottimizzazione delle sezioni
Se le verifiche per una sezione non sono soddisfatte, è possibile fare in modo che il programma ottimizzi la sezione. In tal caso, viene cercata la sezione più piccola possibile all'interno della stessa serie di sezioni che soddisfi i requisiti. Procedere come segue:
- Impostare la categoria della tabella Dati di input per la verifica acciaio.
- Passare alla tabella Sezioni.
- Fare clic nella cella corrispondente della colonna della tabella Utilizza sezione diversa per la verifica.
- Aprire l'elenco e selezionare l'opzione Ottimizza (vedere la figura Ottimizza sezione).
