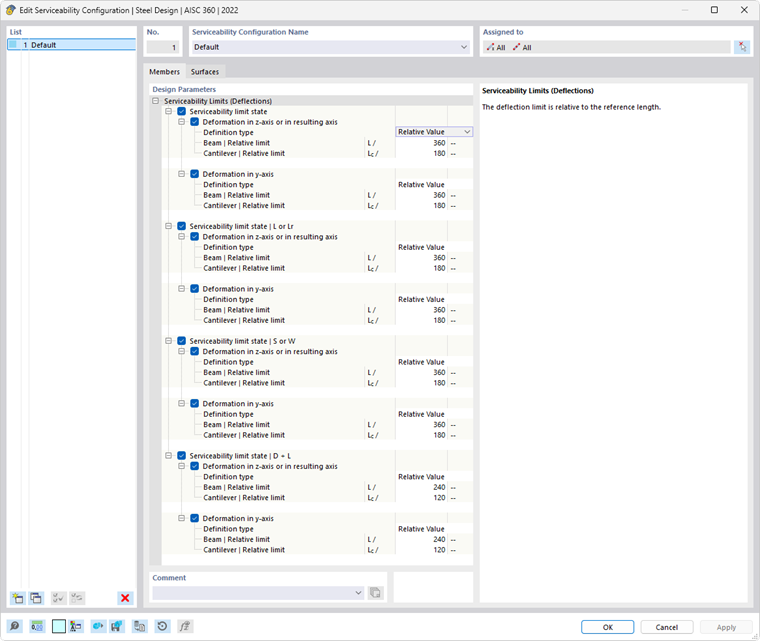

W zakładce Podstawowe w oknie dialogowym 'Konfiguracja użytkowalności' określasz wartości graniczne, które obowiązują dla odkształceń prętów i zestawów prętów.
Parametry 'Projektowania' są podzielone na kategorie. Różnią się w zależności od normy projektowej.
Granice użytkowalności
Istnieją różne typy sytuacji projektowych dla sprawdzania użytkowalności (zobacz rozdział Projektowe sytuacje podręcznika RFEM). W przypadku sprawdzania według EN 1993-1-1 na przykład rozróżnia się kombinację charakterystyczną, częstą i quasi-stałą. Dla każdego typu kombinacji można określić specyficzne wartości graniczne ugięć, które obowiązują w kierunkach osi pręta.

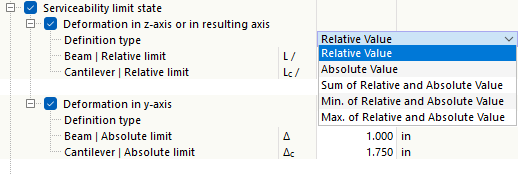

Wartości graniczne odkształceń odnoszą się zasadniczo do długości elementów konstrukcji: im dłuższy pręt, tym większe ugięcia są dopuszczalne. Na liście obok 'Typu definicji' można wybrać, w jakiej formie chcesz zdefiniować wartość graniczną.
- Wartość względna: Wartość graniczna jest określana w odniesieniu do długości pręta lub zestawu prętów.
- Wartość absolutna: Wartość maksymalnego ugięcia jest ustalana bezpośrednio.
- Suma wartości względnej i absolutnej: Wartość graniczna to suma wartości względnej i wartości absolutnej.
- Min. wartości względnej i absolutnej: Jako wartość graniczną przyjmuje się mniejszą z wartości: względną lub absolutną.
- Max. wartości względnej i absolutnej: Jako wartość graniczną przyjmuje się większą z wartości: względną lub absolutną.
W zależności od podparcia elementu - dwuosiowo podparty 'dźwigar' lub jednostronnie podparty 'wysięgnik' - zwykle obowiązują różne wartości graniczne ugięcia. Typ segmentu, który występuje, jest automatycznie określany na podstawie przypisanych podpór projektowych: segment z podporami projektowymi po obu stronach lub bez podpór projektowych jest traktowany jako dźwigar, a segment z podporą projektową po jednej stronie jako wysięgnik. Podpory projektowe można ustawić w zakładce Podpory projektowe i ugięcia prętów i zestawów prętów.
Jeśli to konieczne, dostosuj domyślne wartości graniczne dla sprawdzania odkształceń obiektów.
Drgania (dla EN, NTC)
Wprowadzenie ograniczenia dla sprawdzenia drgań umożliwia łatwe sprawdzenie amplitudy drgań. Podczas sprawdzania badane są wszystkie sytuacje projektowe kategorii 'Drgania' (wybór odbywa się w tabeli Sytuacje projektowe). Zakłada się, że dotyczą one odpowiednich kombinacji obciążeń lub kombinacji wyników, które zawierają maksymalne wartości amplitud drgań w postaci ugięć. Porównywane są one z wprowadzoną wartością graniczną.
Ograniczenie oddychania wąskopłytkiego (dla EN, NTC)
Dla częstej kombinacji SLS można aktywować sprawdzanie smukłości środnika zgodnie z EN‑1993‑2, rozdział 7.4. W zależności od wybranej opcji do sprawdzania stosuje się wartość graniczną dla mostów kolejowych lub mostów drogowych. Jeśli obiekt projektowy ma przypisane Poprzeczne usztywnienia prętów i zostały one aktywowane dla dodatku projektowego, wówczas podczas sprawdzania oddychania wąskopłytkiego brane są pod uwagę odległości między usztywnieniami poprzecznymi. Długością odniesienia dla sprawdzenia jest długość odniesienia Lz z zakładki Podpory projektowe i ugięcia.
