Die Modalanalyse basiert auf einem Lastfall, dem der Analysetyp Modalanalyse zugeordnet ist. Es können mehrere Modalanalyse-Lastfälle für das Modell verwendet werden.

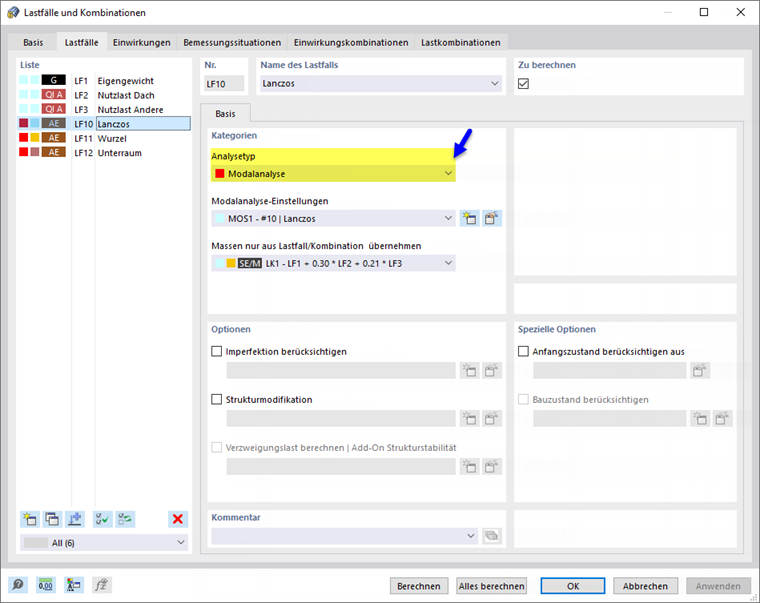

Im Register Lastfälle des Dialogs 'Lastfälle und Kombinationen' können Sie die Analysetypen zuweisen und weitere Parameter festlegen. Selektieren Sie hierzu den Lastfall links in der 'Liste'.
Kategorien
In diesem Abschnitt sind Grundeinstellungen für die dynamische Analyse des Lastfalls zu treffen.
Analysetyp
Wenn bei den Modell-Basisangaben das Add-On 'Modalanalyse' aktiviert ist, steht in der Liste die Modalanalyse zur Auswahl. Weisen Sie diesen Analysetyp jedem Lastfall zu, für den eine dynamische Untersuchung erfolgen soll.
Modalanalyse-Einstellungen
Wählen Sie in der Liste der 'Modalanalyse-Einstellungen' (MOS) aus, nach welchen Vorgaben der Lastfall untersucht werden soll. Dies sind beispielsweise die Eigenwertmethode, Massenmatrix-Einstellung oder Massenumwandlung. Diese Parameter sind im Kapitel Modalanalyse-Einstellungen beschrieben.
Mit der Schaltfläche
können Sie neue Modalanalyse-Einstellungen hinzufügen, mit der Schaltfläche
die ausgewählte Einstellung bearbeiten.
Massen nur aus Lastfall/Lastkombination übernehmen
Legen Sie in der Liste der definierten Lastfälle und Kombinationen fest, welche Belastung in der Modalanalyse als Masse berücksichtigt werden soll. Im Bild Massen aus Lastfall übernehmen ist dargestellt, wie Sie die Belastung des Lastfalls "Eigengewicht" für einen dynamischen Lastfall ansetzen.
Eigengewicht
Dieser Abschnitt ist nur sichtbar, wenn Sie die Massen direkt aus demselben Modalanalyse-Lastfall berücksichtigen wollen (siehe Bild Lastfall des Typs 'Modalanalyse' für direkte Lastübernahme ). Die Wirkung ist analog zur Funktion, wie sie im Abschnitt Eigengewicht des RFEM-Handbuchs für einen Lastfall der statischen Analyse beschrieben ist.
Optionen
Wenn Sie das Kontrollfeld 'Imperfektion berücksichtigen' aktivieren, können Sie in der Liste einen Imperfektionsfall auswählen, der zusammen mit dem Lastfall bei der Modalanalyse angesetzt werden soll. Die Funktionen eines Imperfektionsfalls sind im Kapitel Imperfektion berücksichtigen sowie im Kapitel Imperfektionsfälle des RFEM-Handbuchs beschrieben. Über die Schaltfläche
können Sie einen neuen Imperfektionsfall anlegen.
Das Kontrollfeld 'Strukturmodifikation' eröffnet die Möglichkeit, im Lastfall eine Steifigkeitsanpassung oder Sonderbehandlung von Nichtlinearitäten zu berücksichtigen. Diese Funktionen sind im Kapitel Strukturmodifikationen beschrieben. Wählen Sie in der Liste die Strukturmodifikation aus oder legen über die Schaltfläche
einen neuen Modifikationstyp an.
Spezielle Optionen
Wenn Sie das Kontrollfeld 'Anfangszustand berücksichtigen aus' aktivieren, können Sie in der Liste einen Lastfall auswählen, dessen Steifigkeiten die Ausgangslage für die Modalanalyse des selektierten Lastfall darstellen.
Die Schaltfläche

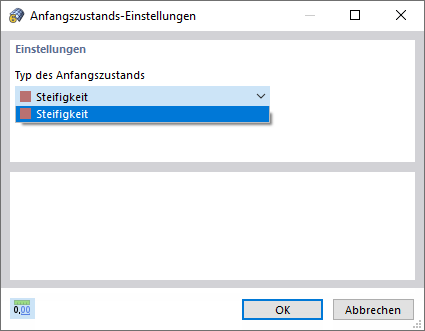

neben der Liste ruft den Dialog 'Anfangszustand-Einstellungen' auf. Legen Sie dort fest, welcher 'Typ des Anfangszustandes' vorliegt. Derzeit ist nur der Typ 'Steifigkeit' verfügbar.
Im Kapitel Anfangszustand berücksichtigen finden Sie weitere Erläuterungen sowie ein Beispiel, wie sich ausfallende Elemente auf die Modalanalyse auswirken.
