узел продавливания

В закладке Узлы продавливания можно задать армирование хомутами, которое будет учитываться в расчете поверхности на продавливание.

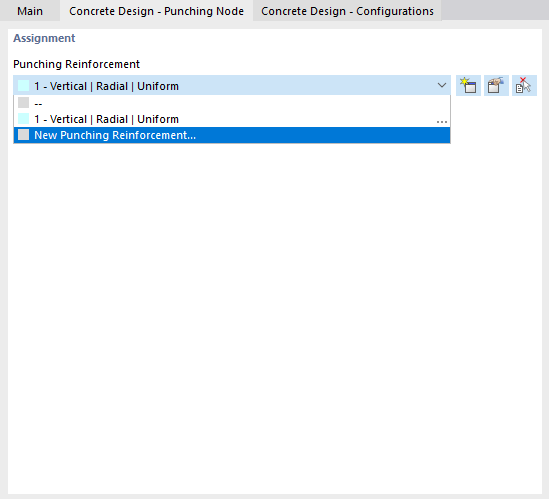

Задание арматуры на продавливание
Назначение армирования от продавливания

Придание

В этом разделе можно придать узлу арматуру от продавливания. Если вы уже задали типы Арматуры от продавливания, вы можете выбрать соответствующий тип из списка. Используйте Новые чтобы создать новый тип арматуры и Изменить для изменения выбранной записи. В таблице Многократный выбор позволяет выбрать арматуру от продавливания узла графически в рабочем окне.

Инфо

Если к узлу продавливания присоединен стержень колонны или поверхность стены, то загруженная область автоматически распознается для расчета на продавливание. Если речь идет об узловой или линейной опоре, тогда можно описать геометрию опоры с помощью Жесткость через фиктивную колонну или Опишите жесткость с помощью фиктивной стены или, в случае ручного определения констант пружины, используйте Размеры опоры узлов или Размеры опоры линии.
