Направления армирования

Для расчета железобетонных поверхностей программе требуется информация о том, как определяются направления армирования φ₁ («основная арматура») и φ₂ («поперечная арматура») для каждой поверхности. Эти два направления обычно выровнены ортогонально и параллельно осям поверхности x и y. Тип 'Направления армирования' позволяет настроить направление армирования для отдельных поверхностей.

Диалог 'Новое направление армирования'

Тип направления

Первое направление армирования по x/y

Заранее задан тип направления, в котором первое направление армирования (φ₁ ) ориентировано параллельно направлению x каждой поверхности. В случае изогнутых поверхностей, оси x конечных элементов поверхности служат в качестве ориентира.

Если вы хотите расположить направление φ₁ «основной арматуры» параллельно местной оси y поверхности, либо измените тип направления с помощью списка, либо задайте новый тип направления с соответствующей спецификацией.

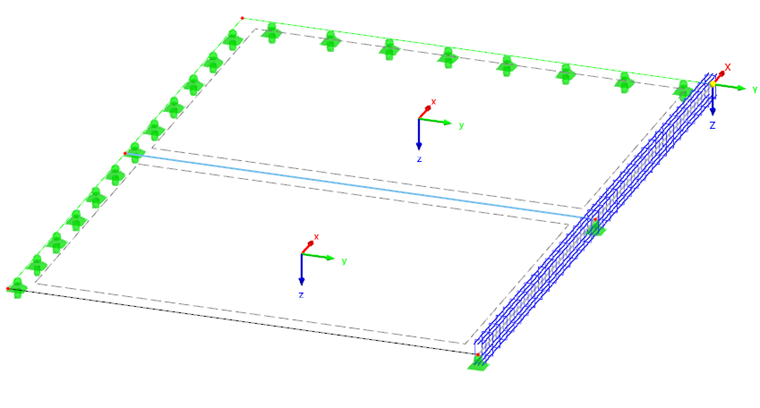

Поверхности с местной системой координат

Вращение

Если арматура не параллельна осям поверхности или направления φ₁ и φ₂ не ортогональны, задайте направление армирования с помощью опции ' Повернутая '.

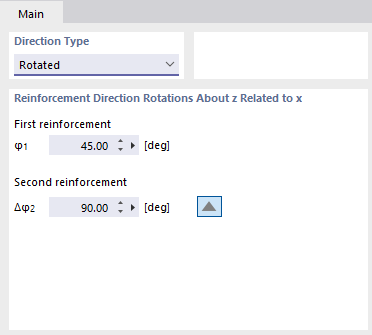

Задайте направление армирования 'повернутое'

Задайте угол φ₁ направления для ' первой арматуры '. Он описывает угол между направлением армирования 1 («основная арматура») и местной осью x поверхности. Допускаются только положительные значения. Это поворачивает направление армирования по часовой стрелке вокруг положительной местной оси z.

Таким же образом определите угол φ₂ для ' второй арматуры '. Этот угол описывает поворот арматуры в направлении 2 («поперечная арматура») по отношению к оси x поверхности. Используйте кнопку для переключения между вводом угла φ₂ и разницы Δφ₂ по отношению к направлению 1.

Поверхность с трехслойной арматурой
