Расчетные характеристики

Поперечная арматура

В закладке Арматура от сдвига можно задать арматуру, работающую на сдвиг, которая должна быть применена в расчёте стержня на сдвиг.

Важный

Änderungen in diesem Register werden nur wirksam, wenn ein Stab oder identische Stäbe bearbeitet werden. Falls Sie mehrere Stäbe mit unterschiedlichen Eigenschaften (Stablänge, Querschnitt) bearbeiten, können die Eingaben nicht angewandt werden.

пролеты

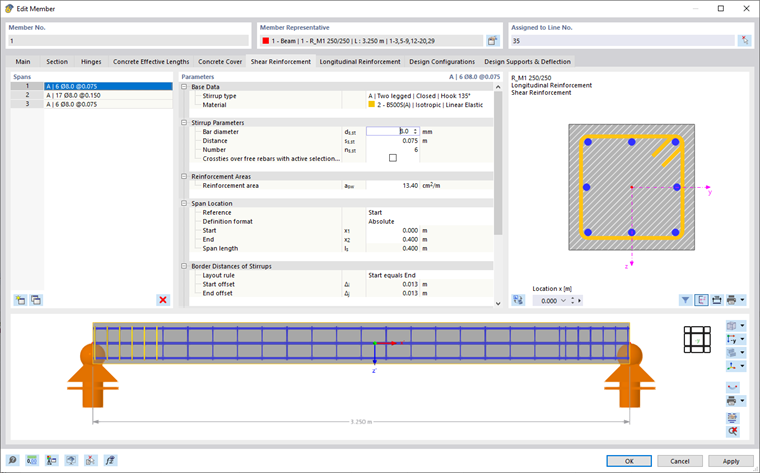

Dieser Abschnitt bietet die Möglichkeit, Bereiche für die Bügelbewehrung zu definieren. Es ist hier nur ein Eintrag voreingestellt, der eine Art "Grundbewehrung" darstellt. Sie können diese Voreinstellung anpassen und das eine, große 'Feld' in Abschnitte unterteilen (siehe Bild Querkraftbewehrung definieren). Nutzen Sie die Schaltfläche Новые am Ende der Liste, um neue Felder zu erzeugen.

Инфо

Sie können die Felder überlappend oder aneinander anschließend definieren. Bei überlappenden Feldern wird der vorhandene Bewehrungsquerschnitt [cm2/m] addiert und die Summe beim Nachweis angesetzt.

Für die grafische Darstellung der Bügelbewehrung kann es nötig sein, einen 'Versatz' für die Randabstände der Bügel vorzugeben.

параметры

In diesem Abschnitt können Sie die Eigenschaften der Querkraftbewehrung festlegen. Die Parameter beziehen sich immer auf das Feld, das in der Liste 'Felder' selektiert ist.

Основные данные

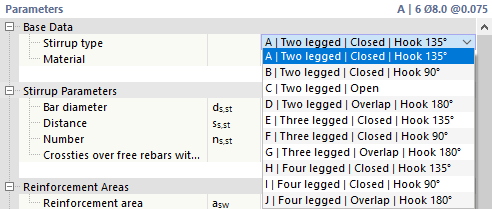

Wählen Sie den 'Bügeltyp' in der Liste aus. Es stehen verschiedene Bügelformen zur Verfügung.

Инфо

Nicht alle Bügelformen werden für die Torsionsbemessung angesetzt. Dies ist abhängig von der Form des Bügels – geschlossen oder offen – und den Vorgaben der Norm, die nur bestimmte Typen der Bügelschlösser für die Torsionsbemessung erlaubt.

Weisen Sie der Bügelbewehrung ein Material zu. Wenn Sie den geeigneten Betonstahl bereits im Modell definiert haben, steht dieser in der Liste zur Auswahl. Anderenfalls können Sie über die Schaltfläche Редактирование объекта im Eingabefeld ein neues Material erzeugen, indem Sie im Dialog Neues Material auf die Materialbibliothek zugreifen.

параметры хомутов

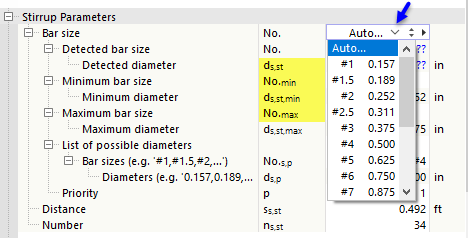

Legen Sie den 'Stabdurchmesser' ds,st der Bügel, den Abstand ss,st zwischen den Bügeln oder die Anzahl ns,st der Bügel im Feld fest.

In der Regel gibt man Durchmesser der Bügel ds,st und der Abstand ss,st an. Die Bügelanzahl ergibt sich daraus automatisch. Sie können aber auch die Anzahl der Bügel ns,st vorgeben. Das Programm ermittelt dann den passenden Abstand für das Feld.

Die Bewehrungsfläche der vorhandenen Bügelbewehrung können Sie in der Kategorie unterhalb ablesen.

Площади арматуры

Hier wird der Bewehrungsquerschnitt angezeigt, der sich aus den Parametern des Abschnitts 'Bügelbewehrung' ergibt. Alternativ können Sie die Bewehrungsfläche asw direkt in [cm2/m] angeben. Daraus ermittelt das Programm den erforderlichen Abstand ss,st und die daraus resultierende Anzahl ns,st der Bügel. Der Durchmesser ds,st bleibt unverändert.

Расположение пролета

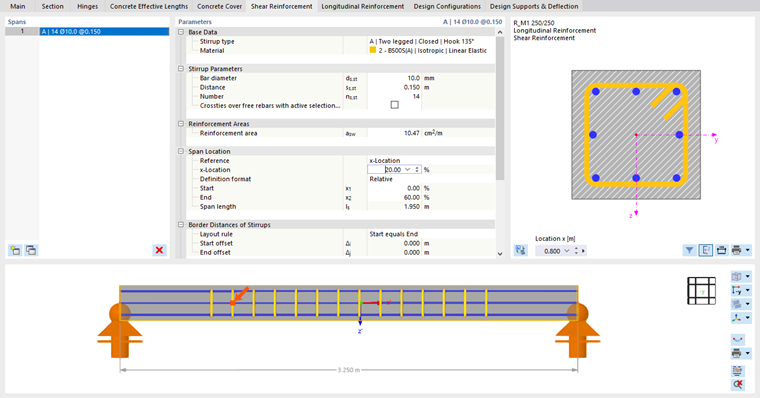

In dieser Kategorie geben Sie an, wo das 'Feld' mit der Bügelbewehrung im Stab angeordnet wird. Sie können diese Lage mit einer 'Referenz' auf den Anfang, das Ende oder eine x-Stelle definieren. Wählen Sie die entsprechende Option in der Liste aus, um den Bezugspunkt für die Lage des Feldes festzulegen.

Des Weiteren können Sie mit dem 'Definitionsformat' steuern, ob die Abstände absolut in Längen- oder relativ in Prozentangaben festzulegen sind.

Geben Sie den 'Anfang' x1 und das 'Ende' x2 des Feldes an. Die 'Spannweite' ls des Feldes stellt damit die Länge des Bügelabschnitts im Stab dar.

Граничные расстояния хомутов

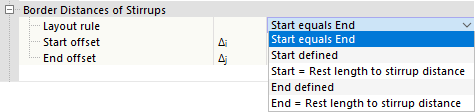

Die 'Anordnungsregel' steuert, wie die Bügel an den Rändern des Feldes positioniert werden. Es stehen mehrere Varianten zur Auswahl.

Mit der Voreinstellung 'Anfang ist gleich Ende' ermittelt das Programm aus der Anzahl ns,st und dem Abstand ss,st der Bügel eine Restlänge, die zu gleichen Teilen am Anfang und am Ende des Feldes angesetzt wird. Die Eingabefelder für Δi und Δj sind gesperrt.

Mit den anderen Optionen können Sie die Randabstände der Bügel manuell festlegen:

  • 'Anfang definiert': Geben Sie den Anfangsversatz Δi an, der die Position des ersten Bügels im Feld definiert. Der Abstand Δj am Ende des Feldes wird automatisch ermittelt; dieser Wert ist nicht editierbar.
  • 'Anfang = Restlänge zum Bügelabstand': Diese Option ist für das erste Feld nicht möglich, sondern nur für folgende Felder. Bei dieser Regel werden die Abstände Δi und Δj automatisch ermittelt; die Werte sind nicht editierbar. Falls Sie das vorherige Feld löschen, wird die Option automatisch in 'Anfang definiert' geändert und als Anfangsversatz Δi der zuvor ermittelte Wert eingetragen.
  • 'Ende definiert': Geben Sie den Endversatz Δj an, der die Position des letzten Bügels im Feld definiert. Der Abstand Δi am Anfang des Feldes wird automatisch ermittelt; dieser Wert ist nicht editierbar.
  • 'Ende = Restlänge zum Bügelabstand': Das Programm setzt keinen Anfangsversatz an. Aus dem Abstand ss,st der Bügel wird die mögliche Bügelanzahl ns,st ermittelt und die Restlänge am Ende des Feldes bestimmt.
Инфо

Bei einem Durchlaufträger, der aus mehreren Stäben besteht, sollten Sie einen Stabsatz anlegen und diesen anstelle der Einzelstäbe bemessen.

Информация

Abschließend finden Sie folgende Informationen zur Bügelbewehrung des aktuellen Feldes:

  • Länge eines Bügels Lst,1
  • Länge aller Bügel Lst als Summe
  • Gewicht eines Bügels Wst,1
  • Gewicht aller Bügel Wst als Summe

Графика

In den beiden Grafikbereichen des Registers wird die Bewehrung grafisch dargestellt: Rechts sehen Sie den Querschnitt des Stabes, unten den Längsschnitt. Ihre Eingaben werden dort dynamisch umgesetzt und bieten so eine gute Kontrollmöglichkeit.

Сечение

Die Grafik rechts zeigt den Querschnitt des Stabes mit der definierten Bügel- und Längsbewehrung. Bei der Bewehrungsanordnung wird die Betondeckung berücksichtigt. In der Querschnittsgrafik werden auch die lokalen Achsen z und y des Stabes dargestellt.

Die Querschnittsgrafik bezieht sich auf die Bewehrung an der 'Stelle x' längs des Stabes, die im Feld unterhalb der Grafik angegeben ist. Mit der Voreinstellung x = 0.000 m wird damit die Bewehrung am Stabanfang angezeigt. Um die Bewehrung an einer anderen Stabstelle darzustellen, tragen Sie den entsprechenden Abstand ein. Die Stelle x wird dann im Längsschnitt mit einem Pfeil gekennzeichnet.

Кнопки под графикой сечения имеют следующие функции:

Просмотр модели Wechselt zwischen Querschnittsgrafik und Modellansicht
Фильтр Stellt nur die Längsbewehrung dar, die in der Liste Positionen selektiert ist
Показать систему координат Blendet die Stabachsen ein oder aus
Изобразить размеры Blendet die Bemaßung des Querschnitts ein oder aus
Распечатать сразу Ermöglicht das Drucken der Grafik in verschiedenen Varianten

Längsschnitt

Die Grafik im unteren Bereich des Dialogs zeigt den Längsschnitt des Stabes mit der definierten Bügel- und Längsbewehrung sowie den Lagersymbolen aus den definierten Knicklängen und Bemessungsauflagern.

Für die Arbeit in diesem Grafikbereich können Sie sämtliche Mausfunktionen nutzen, die im Kapitel Grafiksteuerung des RFEM-Handbuchs beschrieben sind. Damit lässt sich die Bewehrung des Stabes gezoomt oder räumlich darstellen.

Die Schaltflächen neben der Grafik sind mit folgenden Funktionen belegt:

Аксонометрический вид - список Ermöglicht das Einstellen der Ansicht in verschiedenen Varianten
Вид в направлении оси стержня Ermöglicht die Darstellung in verschiedenen Stabachsenrichtungen
Прозрачный список моделей Ermöglicht die Darstellung als Drahtmodell, Vollmodell oder transparentes Modell
Список размеров Ermöglicht das Ein- und Ausblenden verschiedener Hilfs- und Modellobjekte
Реальная форма Stellt den Stab symbolisch horizontal oder in realer Lage dar
Распечатать сразу Ermöglicht das Drucken der Grafik in verschiedenen Varianten
расположение арматуры Ruft das Fenster Bewehrungsanordnung auf
Показать всю модель Stellt die Gesamtansicht des Stabes dar

Родительское сечение
