Расчетные опоры и прогиб

На вкладке « Расчетная опора и прогиб» можно назначить определенные условия опоры стержню, набору стержней или представителям. Расчетные опоры влияют на проверки (перераспределение момента, округление момента, уменьшение поперечной силы) и арматуру (длина анкеровки). Кроме того, здесь можно ввести параметры для расчета прогиба.

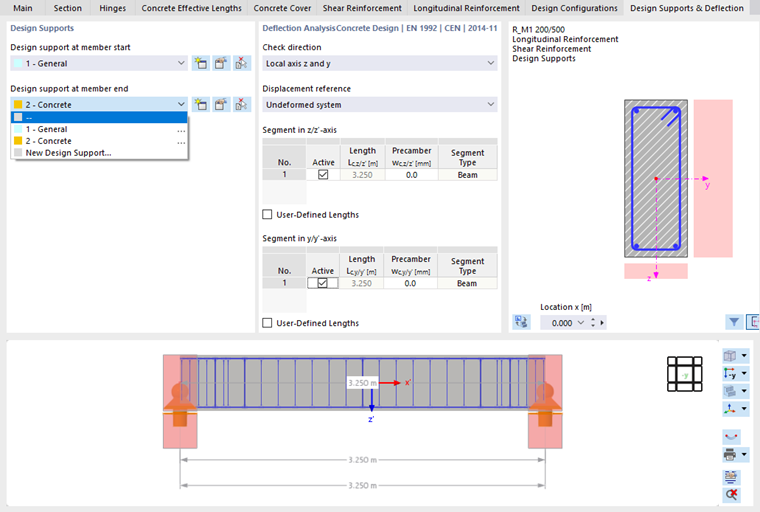

Определение опоры проекта

Расчётная опора

Если вы уже определили тип расчетной опоры в RFEM или RSTAB, вы можете выбрать соответствующую запись для расчетной опоры 'в начале стержня' и 'расчетной опоры на конце стержня' в поле список (см. изображение image039375 Определить опоры дизайна ).

Вы можете использовать кнопку или запись в списке, чтобы создать новый тип опоры в отдельном диалоговом окне (см. Рисунок image039378 Новая конструкция опоры ).

Кнопка позволяет редактировать тип хранилища, выбранный в списке. Вы можете использовать кнопку , чтобы графически перенять тип другого стержня.

Диалог 'Поддержка нового дизайна'

Тип

В списке задан тип ' бетон '. С этим типом связаны специфические для бетона свойства опоры, которые можно определить в разделе ' Опора по оси z '.

Опора по оси z

Флажок 'Активен' определяет, действует ли опора в направлении местной оси z стержня.

Как правило, это 'прямая опора' балки. Однако, если стержень передает нагрузку на другую балку в качестве «второстепенной балки», имеется косвенная опора.

Введите 'несущую ширину' w. Он связан с продольной осью x стержня. По умолчанию 'глубина опоры' d определяется шириной сечения стержня; он связан с поперечной осью y. Если вы хотите задать глубину опоры вручную, снимите флажок с флажка ' В соответствии с шириной сечения стержня '.

С помощью флажка 'Монолитное соединение' можно указать, будет ли соединение с опорой жестким или поворотным, что позволяет округлить момент опоры.

Для 'внутренних подшипников' применяются другие геометрические условия, чем для концевых опор, чтобы определить расчетные моменты и длины анкеровки. Они проиллюстрированы в диалоговом окне. Для внутреннего подшипника можно указать отношение δ перераспределенного момента к упруго определенному начальному моменту, чтобы учесть ограниченное перераспределение момента для непрерывных компонентов, например, согласно EN 1992-1-1, 5.5 (4).

Флажок 'Активен для расчета прогиба' управляет эффективностью свойств опоры в направлении местной оси z стержня для расчета прогиба. Если вы не хотите учитывать расчетную поддержку для сегментации, отключите опцию «Активно для расчета прогиба».

Опора по оси y

Флажок 'Активен для расчета прогиба' контролирует, эффективны ли свойства опоры в направлении местной оси y стержня для проверки прогиба .

Расчет прогиба

' Направление расчета ' указывает, какие результаты деформации проверяются во время расчета. Местные оси y и z, а также результирующее перемещение доступны для выбора в списке.

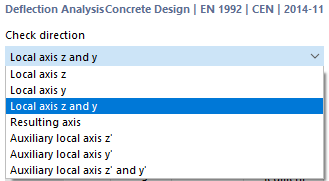

Выбор направления расчета

' Ссылка на перемещение ' определяет, какая модель будет использоваться в качестве ориентира для расчета деформации. В списке есть два варианта:

• ' Конец деформированного сегмента ': Для проверки местного прогиба значения прогиба уменьшаются на значения деформации начального и конечного узлов. Проверки относятся к соединительной линии между начальным и конечным узлами деформированного стержня или блока стержней. Как правило, деформации необходимо рассчитывать относительно перемещений во всей конструктивной системе.
• ' Недеформированная система ': Значения местной деформации u_y и u_z берутся непосредственно из результатов и используются для расчета.

Программа «Сегменты» создает стержень или блок стержней из заданных расчетных опор. Таблицы для сегмента 'по оси z' и 'сегмента по оси y' позволяют определять справочные длины отдельно для каждого расчетного направления. Для каждой точки поверки в сегменте указанная в таблицах 'длина' L_c используется в качестве контрольной длины для определения предельного значения. Если вы хотите изменить автоматически определенные длины ссылок, установите флажок 'Пользовательские длины' и затем введите значения. Учтите, что эти длины не корректируются автоматически, если вы измените длину стержня позже в модели.

Столбец таблицы 'Вираж' w_c предлагает возможность учесть в расчете заданное пользователем значение виража («Стежок») и, таким образом, уменьшить значение прогиба. Предполагается, что вираж имеет форму одной волны на всем стержне или наборе стержней. Введите предварительный блок z как положительное значение, если он противоположен местной оси стержня z. Для проверки результирующего направления компоненты прекамбера преобразуются в результирующее направление.

Предельные значения прогиба находятся в диалоге # extbookmark manual|image029720|Конфигурации пригодности к эксплуатации # сохраняются для двусторонней опоры (балки) и для односторонней опоры (консольные балки). При проектировании сегмента учитывается соответствующее предельное значение по заданному расчетному основанию: Сегмент с расчетными опорами с обеих сторон или без расчетных опор считается балкой, сегмент с расчетной опорой только с одной стороны - консольной балкой.

Графика

Справа вы можете увидеть сечение стержня, под продольным сечением. Здесь же показаны расчетные опоры, которые используются для проверок. Функции двух графических областей описаны в главе # extbookmark manual|графический|Арматура на сдвиг № описана.
