Таблицы для расчёта железобетонных конструкций

После расчета результатов категория таблиц Железобетонное проектирование содержит новые подкатегории.

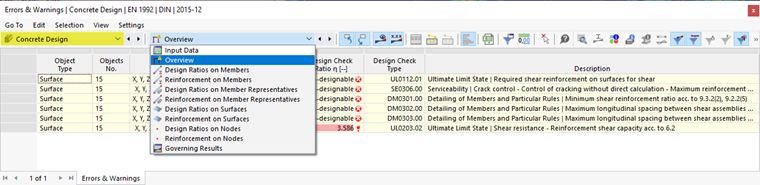

Таблицы результатов для расчета бетона

Эти категории с соответствующими листами таблиц описаны в следующих главах:

• Обзор
• Использования для стержней
• Армирование для стержней
• Использования для представителей стержней (если определено)
• Армирование для представителей стержней (если определено)
• Использования для поверхностей
• Армирование для поверхностей
• Использования для узлов
• Армирование для узлов
• Основные результаты

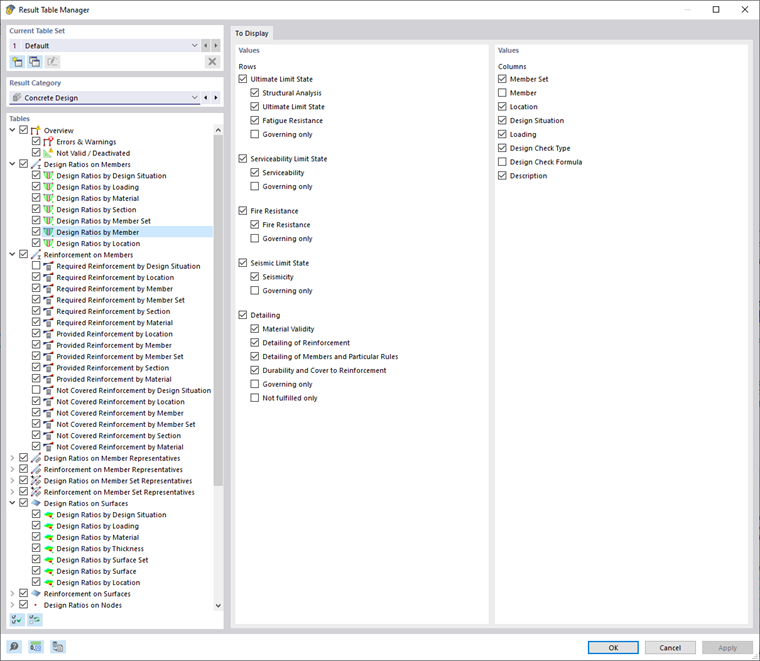

Менеджер таблиц результатов

С помощью кнопки откройте диалог 'Менеджер таблиц результатов'. Здесь вы можете управлять тем, какие таблицы и вкладки отображаются. Также доступны варианты выбора для строк и столбцов, которые видны в отдельных таблицах.

Менеджер таблиц результатов для расчета бетона

Подробное объяснение всех функций вы найдете в главе Фильтрация таблиц результатов справочника RFEM.

Кнопки в панели инструментов таблиц

В панели инструментов таблиц результатов доступны кнопки, которые вы можете использовать для отображения и оценки результатов.

Кнопка	Функция
	Позволяет выбрать объект в рабочем окне, чтобы отобразить его результаты в таблице
	Вызвает диалог Детали проверки
	Вызвает диалог Результаты по сечению
	Открывает диалог 'Информация о материале' с характеристиками материалов
	Открывает диалог 'Свойства слоистой структуры' (в подготовке для нелинейного расчета)
	Вызывает диалог 'Информация о сечении' с характеристиками сечения
	Вызывает диалог Результаты на
	Отображает или скрывает результаты для предельного состояния по несущей способности
	Отображает или скрывает результаты для предельного состояния по пригодности к эксплуатации
	Отображает или скрывает результаты для проверки пожарной безопасности
	Отображает или скрывает результаты для сейсмической проверки
	Отображает или скрывает результаты для правил армирования и конструктивных деталей
