Под усадкой понимается зависящее от времени изменение объема без воздействия внешних нагрузок или температуры. Дальнейшее подразделение проблемы усадки на отдельные формы проявления (усадка при высыхании, автогенная усадка, пластическая усадка и усадка при карбонизации) здесь подробно не рассматривается.
Основными влияющими факторами усадки являются относительная влажность воздуха, эффективная толщина элемента, зерновой состав заполнителя, прочность бетона, водоцементное отношение, температура, а также вид и продолжительность последующего ухода. Величиной, посредством которой учитывается усадка, является полная усадочная деформация ε_cs в рассматриваемый момент времени t.

Согласно EN 1992-1-1, раздел 3.1.4, ([2] форм. (3.8)) полная усадочная деформация ε_cs состоит из компонентов усадки при высыхании ε_cd и автогенной усадки ε_ca, как показано в приведенном ниже уравнении.

Усадка при высыхании

Составляющая усадки при высыхании ε_cd определяется согласно [2] форм. (3.9) следующим образом.

где

• $${\mathrm{\beta }}_{\mathrm{ds}}(\mathrm{t}, {\mathrm{t}}_{\mathrm{s}}) =(\mathrm{t} - {\mathrm{t}}_{\mathrm{s}})/\left(\right(\mathrm{t} - {\mathrm{t}}_{\mathrm{s}}) + 0.4 · \sqrt{{{\mathrm{h}}_0}^3})$$

  t	Возраст бетона на соответствующий момент времени в днях
  ts	Возраст бетона, когда начинается усадка, в днях
  h0	Полезная толщина элемента конструкции [мм] (для поверхностей: h0 = h)
  kh	Коэффициент согласно [1], таблица 3.3 в зависимости от эффективной толщины сечения h0
  εcd,0	Основное значение по таблице 3.2 или приложению B, [1] (B.11)

  Коэффициент β_ds (t,t_s )
• $${\mathrm{h}}_0 = \frac{2 · {\mathrm{A}}_{\mathrm{c}}}{\mathrm{u}}$$

  Ac	Площадь сечения
  u	Периметр сечения

  полезная толщина элемента [мм] (для поверхностей: h₀ = h)
• $${\mathrm{\epsilon }}_{\mathrm{cd}, 0} = 0.85 · \left[(220 + 110 · {\mathrm{\alpha }}_{\mathrm{ds}1}) · \exp (-{\mathrm{\alpha }}_{\mathrm{ds}2} · \frac{{\mathrm{f}}_{\mathrm{cm}} }{{\mathrm{f}}_{\mathrm{cmo}} })\right] · {10}^{-6} · {\mathrm{\beta }}_{\mathrm{RH}}$$

  αds1, αds2	коэффициенты для учета типа цемента
  fcm	Средняя цилиндрическая прочность бетона на сжатие в [Н/мм²]
  fcmo	= 10 Н/мм²

  Основное значение усадки при высыхании по [1], таблице 3.2 или Приложению B, уравнение (B.11)
• $${\mathrm{\beta }}_{\mathrm{RH}} = 1.55 · \left[1 - \frac{\mathrm{R} {\mathrm{H}}^3}{\mathrm{R} {\mathrm{H}}_0}\right]$$

  RH	относительная влажность окружающей среды [%]
  RH0	= 100%

  Формула β_RH

Автогенная усадочная деформация

Автогенная усадочная деформация ε_ca определяется согласно [2] форм. (3.11) следующим образом.

где

• $${\mathrm{\epsilon }}_{\mathrm{ca}}(\infty ) = 2.5 · ({\mathrm{f}}_{\mathrm{ck}} - 10) · {10}^{-6}$$

  Формула ε_ca (∞)
• $${\mathrm{\beta }}_{\mathrm{as}}\left(\mathrm{t}\right) = 1 - {\mathrm{e}}^{-0.2\sqrt{\mathrm{t}}}$$

  Формула β_as

Учет усадки в расчете железобетона (с учетом арматуры)

Данные по усадочной деформации вводятся в диалоговом окне материала в разделе Времязависимые характеристики бетона. Там необходимо указать возраст бетона в рассматриваемый момент времени и в момент начала усадки, относительную влажность воздуха, а также тип цемента. На основании этих данных программа затем определяет усадочную деформацию ε_cs.

Усадочную деформацию ε_cs(t,t_s) можно также задать вручную, независимо от норм.
Усадочная деформация прикладывается только к бетонным слоям; слои арматуры не учитываются. Таким образом, имеется отличие от классической температурной нагрузки, которая также действует на слои арматуры. Используемая в программе модель усадки, следовательно, учитывает препятствие усадочной деформации ε_sh, оказываемое арматурой или кривизной сечения при несимметричном армировании. Результирующие усилия от усадочной деформации автоматически прикладываются и рассчитываются как виртуальные нагрузки на площадки. В зависимости от статической системы усадочная деформация приводит к дополнительным напряжениям (статически неопределимая система) или дополнительным деформациям (статически определимая система). Поэтому программа учитывает влияние статических граничных условий по-разному при задании усадки.

Усадка зависит от правильного распределения жесткости в сечении. Поэтому для растянутой зоны бетона рекомендуется учитывать Упрочнение при растяжении (Tension Stiffening).
Показанная на следующем рисунке 1D-модель иллюстрирует, как усадка учитывается в программе.

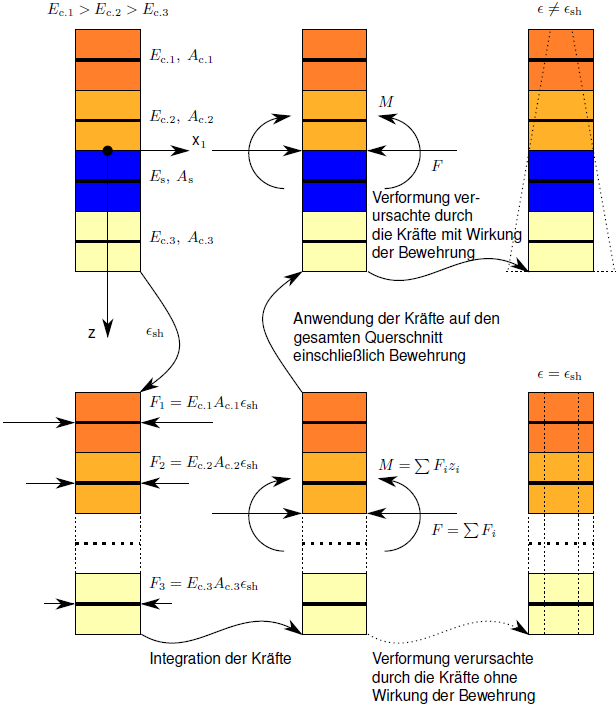

Схематическая диаграмма усадки в 1D-модели

Для упрощения рассматриваются четыре слоя:

• Темно-оранжевые слои представляют бетон с меньшей степенью повреждения,
• светло-оранжевые слои — бетон с большей степенью повреждения.
• Синий слой соответствует арматуре.
• Каждый бетонный слой характеризуется фактическим модулем упругости E_c,i, каждая площадь сечения — A_c,i.
• Арматура характеризуется фактическим модулем упругости E_s и площадью сечения A_s.
• Каждый слой описывается координатой z_i.
