Поверхности

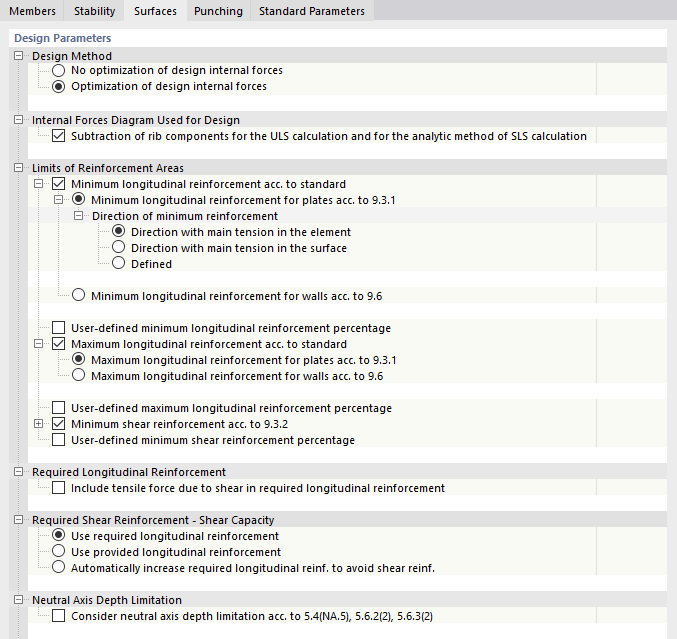

На вкладке "Поверхности" диалогового окна 'Окончательная конфигурация' можно задать основные параметры для расчетных проверок поверхностей по несущей способности.

' Расчетные параметры ' делятся на несколько категорий.

Метод расчёта

При определении требуемой арматуры основные внутренние силы преобразуются в расчетные силы (в направлении арматуры) и в развивающуюся силу сжатия бетона. Эти расчетные силы зависят от предполагаемого угла сжатой стойки бетона, которая увеличивает жесткость арматурной сетки.

Для ситуаций нагружения «растяжение-растяжение» и «растяжение-сжатие» (см. Рисунок 2.19 в beton -flaechen/02/03/04 Руководство для RF-CONCRETE Surfaces ), при определенном наклоне сжимающей стойки, расчетная сила может быть отрицательной в одном направлении - это приведет к сжимающим силам для растянутой арматуры. Путем оптимизации расчетных внутренних сил направление сжимающей стойки бетона изменяется до тех пор, пока отрицательная расчетная сила не станет равна нулю. Рассматривается, какой угол наклона сжатой стойки бетона приводит к наиболее благоприятному расчетному результату. Расчетные моменты определяются итеративно с заданными углами наклона, чтобы найти энергетически наименьшее решение с наименьшим требуемым армированием. Этот процесс оптимизации описан в руководстве для RF- БЕТОННЫЕ области ]], описанные на примере.

Диаграмма внутренних сил, использованная при расчете

Тавровую балку можно смоделировать с помощью поверхности и внецентренно соединенного стержня типа ' ребро '. Внутренние силы Т-образной балки от поверхностного компонента и стержня определяются как внутренние силы ребра путем интегрирования поверхностных внутренних сил. С помощью флажка 'вычитание компонентов ребра для расчета сверхвысокого давления' можно контролировать, учитываются ли при расчете поверхностей внутренние силы, назначенные ребру. Задана конструкция без ребристой части; внутренние силы включены в расчет стержня.

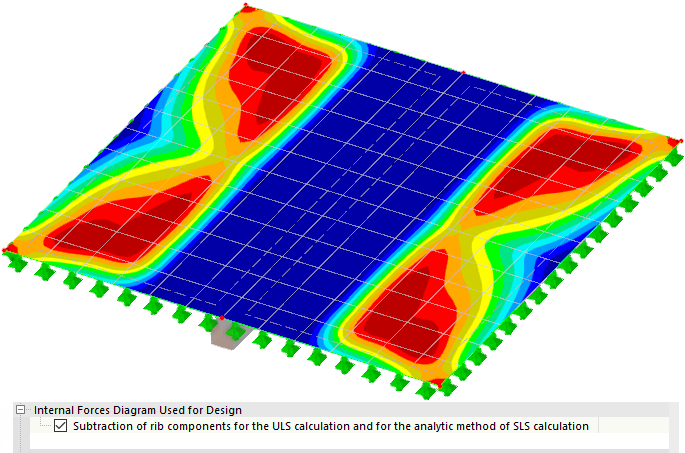

На следующем рисунке показано, как вычитание влияет на требуемое армирование площади в области стержня ребра. Внутренние силы, которые воспринимаются конструкцией стержня в пределах интегральной ширины, не учитываются при расчете поверхности.

Пределы площадей арматуры

В этой категории можно настроить уровни арматуры для продольной и поперечной арматуры и, таким образом, повлиять на определение требуемой арматуры.

Укажите, должна ли конфигурация регулировать ' минимальную продольную арматуру для плит по 9.3.1 ' или ' минимальную продольную арматуру для стен по 9.6 '. Конкретные подпозиции отображаются только для активированных по умолчанию - плит или стен.

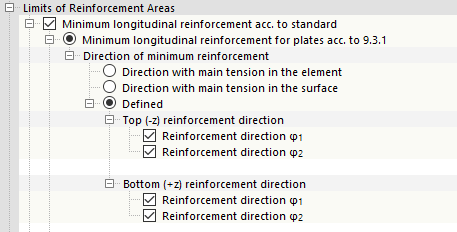

Минимальная продольная арматура для плит

Доступны три варианта минимального армирования плит.

• ' Направление с основным поездом в элементе ': Основная растягивающая сила определяется поэлементно в каждом направлении и для каждой стороны. Минимальная продольная арматура учитывается для этого направления и стороны с основной растягивающей силой на элемент.
• ' Направление с основным поездом в районе ': Основное растягивающее усилие определяется на всю площадь и учитывается при минимальном армировании.
• ' Определяет ': Вы можете напрямую указать, в каком направлении и с какой стороны поверхности будет применяться минимальное продольное армирование.

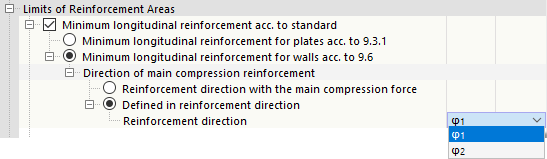

Минимальная продольная арматура для стен

Для минимального армирования для стен вы можете выбрать, должно ли минимальное продольное армирование по 9.6 вставляться в ' направлении основной сжимающей силы ' или ' в одном направлении '.

В отличие от армирования плит, вам нужно указать только направление. Выбирать стороны не обязательно, поскольку на обеих сторонах поверхности присутствует одинаковая арматура.

Пользовательский минимальный процент продольного армирования

Кроме стандартных спецификаций, вы можете задать степень минимального продольного армирования вручную. Если вы отметите этот флажок, появятся дополнительные линии, в которых вы можете определить минимальное содержание продольной арматуры в процентах.

Минимальная поперечная арматура 'от направления основной арматуры' ρ_{min, sec} соединяется с расчетной продольной арматурой в направлении 1. Для армирования в направлении 2 задана степень армирования 20%.

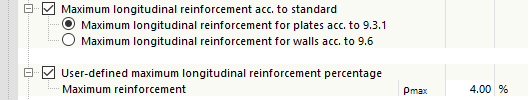

Максимальная продольная арматура по норме/максимальная продольная арматура, заданная пользователем

В этих категориях можно указать максимальную продольную арматуру по стандарту для плит или стен, а также пользовательскую, точно так же, как минимальную продольную арматуру.

Мин. поперечное армирование

Флажок контролирует, размещена ли арматура с минимальным сдвигом в соответствии с 9.3.2. Для стандарта DIN EN 1992-1-1 можно указать ' соотношение b/h ', от которого зависит это минимальное армирование.

Это различие основано на следующем: Сначала неизвестно, является ли поверхность поверхностью или компонентом в форме стержня (в программе RFEM балка также может быть смоделирована как компонент поверхности). Используется ли для компонента арматура плиты или балка, зависит от соотношения ширины и высоты элемента: Он определяет, есть ли поверхность (ш/в> 5) или стержень (ш/в <4). Если соотношение меньше 4, программа автоматически переключается на минимальную поперечную арматуру для балок. Поскольку Национальное приложение позволяет интерполировать значения для диапазона 5 ≥ w/h ≥ 4, вы также можете указать значение ' User-defined '. Затем программа интерполирует значения для уменьшения ρ_{w, min} между 1,0 для балок и 0,60 для плит.

Пользовательский минимальный процент поперечного армирования

Вы также можете определить пользовательское значение для минимальной поперечной арматуры, которое может иметь приоритет над минимальным поперечным арматурой в соответствии со стандартом.

Требуемая продольная арматура

Аналогия с фермой в расчете поперечных сил приводит к дополнительной продольной силе в растягивающей арматуре - аналогичной линии покрытия растягивающей силы или размеру смещения в расчете каркаса. Если вы хотите учесть эту дополнительную растягивающую силу при определении требуемой арматуры, установите флажок ' Включить растягивающую силу от сдвига в требуемую продольную арматуру '.

Требуемая поперечная арматура - несущая способность на сдвиг

Коэффициент продольного армирования поверхности ρ_l используется при определении сопротивления сдвигу ν_{Rd, c}. Вы можете использовать поля выбора в этой категории, чтобы указать, какая степень продольной арматуры должна учитываться в каждом узле сетки КЭ или точке решетки при определении сопротивления сдвигу ν_{Rd, c}.

• ' Подход к требуемой продольной арматуре ': Для определения сопротивления сдвигу ν_{Rd, c} применяется статически требуемая продольная арматура из расчета на изгиб. Это означает, что степень продольной арматуры ρ_l может различаться от точки сетки КЭ к точке сетки КЭ или от точки сетки к точке сетки.
• ' Подход к существующей продольной арматуре '. Программа применяет сумму существующего армирования площади для каждой точки сетки КЭ или точки сетки. Верхняя граница продольной арматуры ρ_max.
• ' Автоматически увеличивать требуемую продольную арматуру, чтобы избежать арматуры на сдвиг ': Программа увеличивает требуемую арматуру от расчета на изгиб в точках сети КЭ или узлах решетки до тех пор, пока в этой точке не отпадет арматура на сдвиг. Если, несмотря на это увеличение, поперечная арматура в соответствующем узле неизбежна, продольная арматура не будет увеличиваться. В ходе требуемого армирования вы можете увидеть, удалось ли избежать сдвига арматуры с помощью этой функции: В этом случае требуемая арматура основана не на расчете на изгиб, а на расчете силы сдвига.

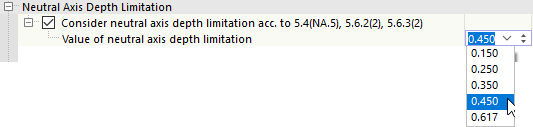

Ограничение высоты сжатой зоны

С помощью флажка в этой категории можно указать, нужно ли выполнять расчет границы зоны давления.

Если эта проверка активирована, вы можете задать соотношение x_d/d для ограничения зоны давления. Предварительно установлено соотношение x_d/d = 0,45. Автоматической корректировки на более качественные марки бетона нет. Поэтому для классов прочности бетона на сжатие из C55/67 вам следует установить предельное значение вручную с учетом национального приложения или выбрать соответствующую запись из списка.
