В данном диалоговом окне осуществляется управление сейсмическими конфигурациями - подробными настройками для сейсмического расчета конструктивных элементов.
При расчете конструкций на сейсмостойкость по норме Еврокод применяются правила EN 1998-1 {%/strong#Refer [1]]]. Для расчета железобетонных конструкций должны применяться правила EC 8 в дополнение к правилам EN 1992-1-1:2004.

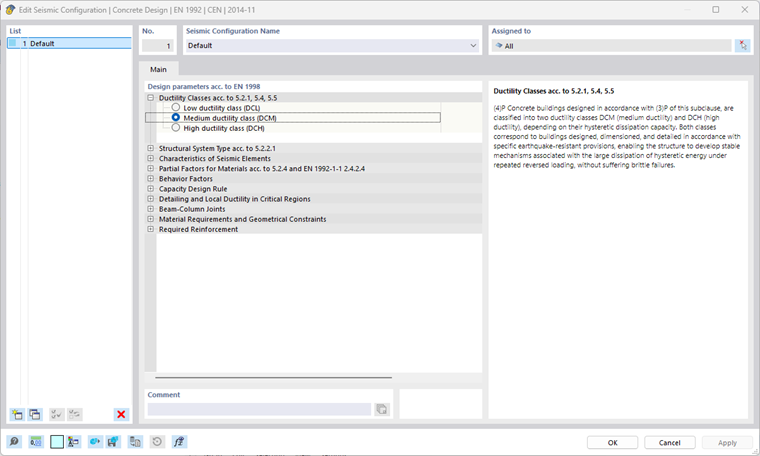

На следующем рисунке показано диалоговое окно для изменения сейсмических конфигураций для EN 1998-1 {%/url#Refer [1]]]. На уменьшенном изображении настроек четко видны абрисы сейсмических конфигураций.
Далее показаны и описаны отдельные части конфигураций.
класс податливости
В данном разделе диалогового окна можно задать классификацию податливости для приданных объектов.
Чем выше класс пластичности, тем меньше эквивалентная сейсмическая нагрузка. Однако, чем выше класс пластичности, тем выше требования к строительным конструкциям для обеспечения нужной пластичности. Далее мы покажем наилучшие конфигурации для «высокого» класса податливости, поскольку они имеют наибольшую применимость. С другой стороны, для «среднего» и «низкого» класса податливости некоторые флажки опущены.

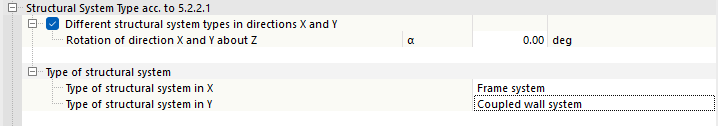

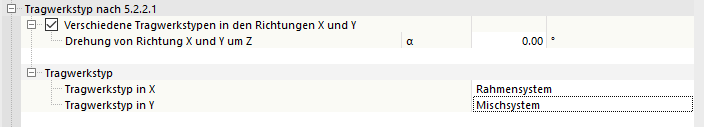

Тип конструктивной системы
Данный раздел позволяет присвоить присвоенной конструкции тип конструктивной системы в зависимости от ее конструктивной работы при горизонтальных сейсмических воздействиях.
Различные типы конструктивных систем в направлениях X и Y
Используйте эту опцию, чтобы определить, придавать ли различные типы конструкций конструкции для направлений X и Y. При активации данной функции, предлагается также спецификация угла поворота α. При необходимости его можно использовать для настройки угла между горизонтальными направлениями основных опор конструкции и горизонтальными осями общей системы координат.

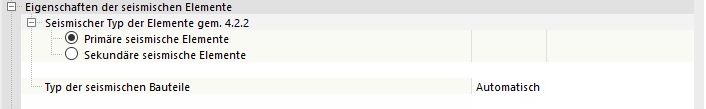

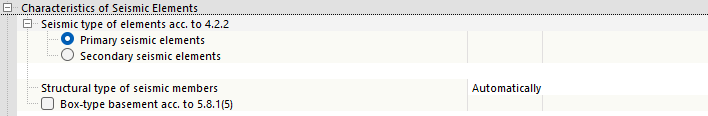

Характеристики сейсмических элементов
В данном разделе диалога можно указать, должны ли конструктивные элементы классифицироваться как первичные или второстепенные в отношении их участия в передаче сейсмических нагрузок. Кроме того, можно назначить тип сейсмического компонента для стержней.
Частичные коэффициенты надежности материалов
Что касается частичных коэффициентов надежности, то пользователь может выбрать в соответствии с тем, из какой расчетной ситуации предельного состояния по несущей способности будут применяться частичные коэффициенты. Вы можете выбрать между постоянной и временной расчетной ситуацией, а также особой расчетной ситуацией.

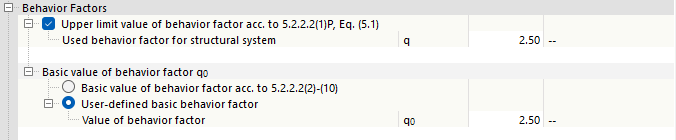

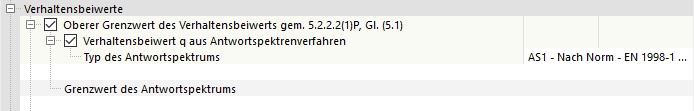

Коэффициенты работы
В этой области можно активировать расчёт предельного значения коэффициента работы. При активированном расчете, можно импортировать существующий коэффициент работы из заданного спектра реакций, на котором основаны динамические нагрузки. В качестве альтернативы, можно существующий коэффициент работы задать вручную.

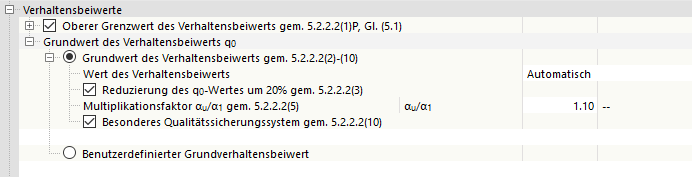

Вы также можете решить, должно ли основное значение коэффициента работы в соответствии с нормативом быть определено в программе или задано вручную.

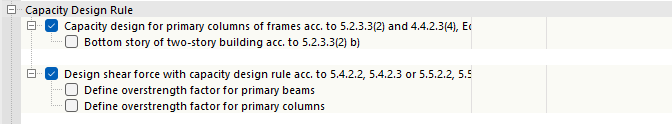

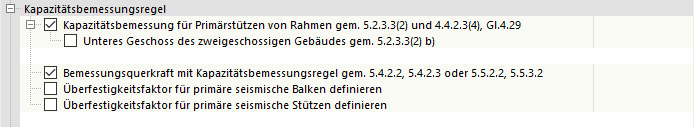

Правило расчёта несущей способности
Данные параметры позволяют активировать или деактивировать расчетные проверки для расчета несущей способности. Кроме того, при необходимости, можно задать коэффициенты повышения прочности вручную.

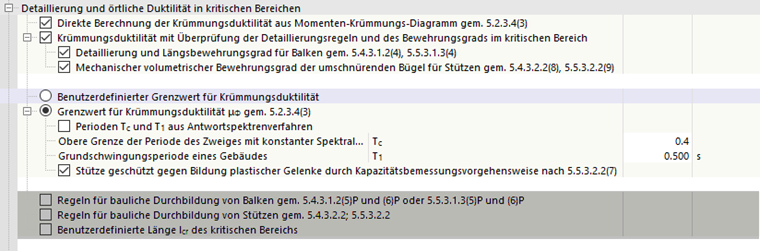

Детализация и местная податливость в критических областях

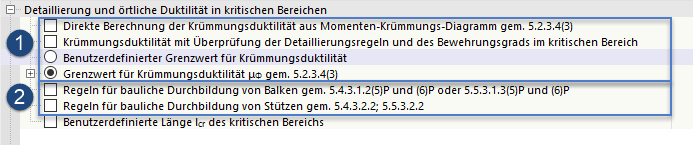

В этой части конфигурации можно управлять всеми расчётами строительных правил. В данном случае можно активировать расчет достаточного коэффициента пластичности кривизны - смотри (1) на следующем рисунке, - а также подробный расчет - смотри (2).

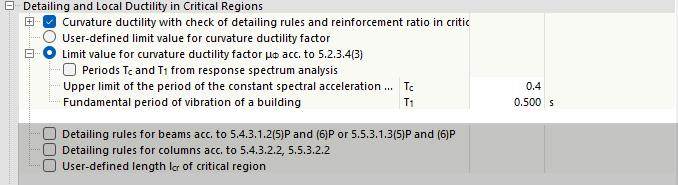

коэффициент податливости кривизны
Для расчета коэффициента достаточной пластичности кривизны возможен непрямой расчет с помощью правил детализации. Далее мы можем выбрать, будет ли предельное значение коэффициента податливости кривизны пользовательским или заданным в соответствии с нормативом.
В качестве альтернативы, для определения предельного значения коэффициента пластичности кривизны в соответствии с нормативом, периоды Tc и T1 могут быть импортированы из заданного спектра реакций, на котором основаны динамические нагрузки. В качестве альтернативы, можно задать значения периодов вручную.

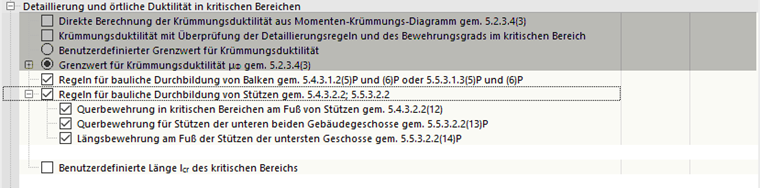

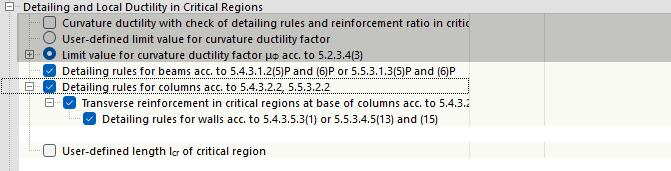

Детализация конструкций
В данных опциях можно активировать подробные проверки конструкции для обеспечения местной податливости.

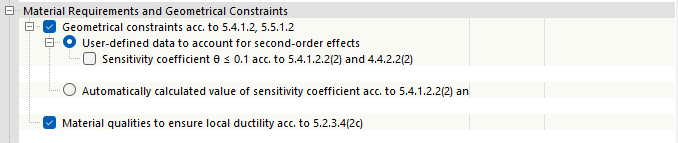

Требования к материалам и геометрические ограничения
В этом разделе можно управлять расчётом требований к материалам и геометрических условий. Для классов податливости «средний» и «высокий» требуются геометрические условия по норме EN 1998‑1. Требования к свойствам материала должны быть проверены для всех классов податливости.
Требуемое армирование
Данный флажок можно использовать для определения необходимости учета выполненных проверок сейсмической расчетной ситуации при расчете арматуры.
В настоящее время расчет несущей способности при определении требуемой арматуры не учитывается.
